CNGmass DCI

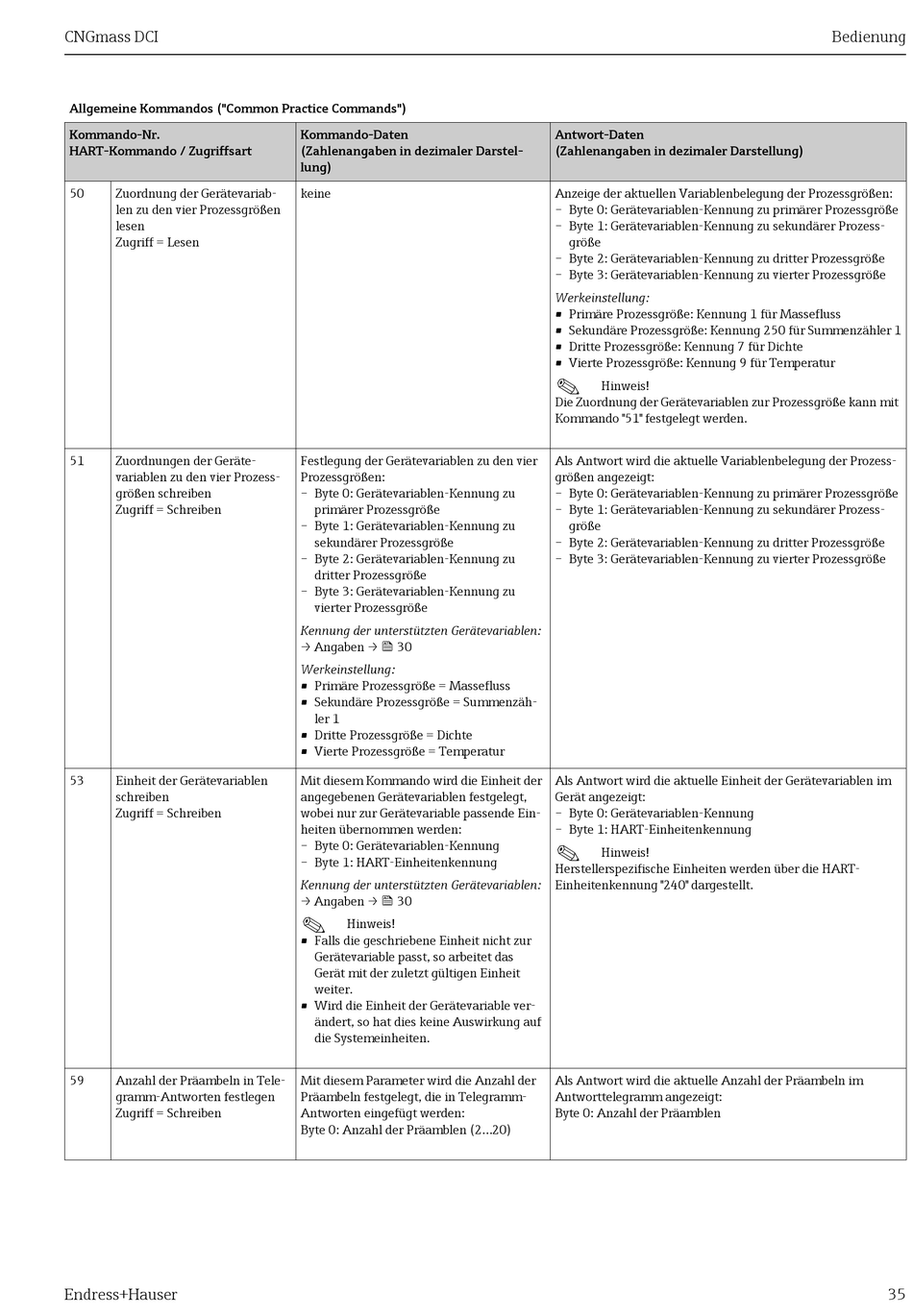

Allgemeine Kommandos ("Common Practice Commands")
Kommando-Nr.
HART-Kommando / Zugriffsart
50 Zuordnung der Gerätevariab-
len zu den vier Prozessgrößen
lesen
Zugriff = Lesen
51 Zuordnungen der Geräte-
variablen zu den vier Prozess-
größen schreiben
Zugriff = Schreiben
53 Einheit der Gerätevariablen
schreiben
Zugriff = Schreiben
59 Anzahl der Präambeln in Tele-
gramm-Antworten festlegen
Zugriff = Schreiben
Endress+Hauser
Kommando-Daten
(Zahlenangaben in dezimaler Darstel-
lung)
keine
Festlegung der Gerätevariablen zu den vier
Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu
primärer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu
sekundärer Prozessgröße
– Byte 2: Gerätevariablen-Kennung zu
dritter Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu
vierter Prozessgröße
Kennung der unterstützten Gerätevariablen:
→ Angaben →  30
Werkeinstellung:
• Primäre Prozessgröße = Massefluss
• Sekundäre Prozessgröße = Summenzäh-
ler 1
• Dritte Prozessgröße = Dichte
• Vierte Prozessgröße = Temperatur
Mit diesem Kommando wird die Einheit der
angegebenen Gerätevariablen festgelegt,
wobei nur zur Gerätevariable passende Ein-
heiten übernommen werden:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
Kennung der unterstützten Gerätevariablen:
→ Angaben →  30
!
Hinweis!
• Falls die geschriebene Einheit nicht zur
Gerätevariable passt, so arbeitet das
Gerät mit der zuletzt gültigen Einheit
weiter.
• Wird die Einheit der Gerätevariable ver-
ändert, so hat dies keine Auswirkung auf
die Systemeinheiten.
Mit diesem Parameter wird die Anzahl der
Präambeln festgelegt, die in Telegramm-
Antworten eingefügt werden:
Byte 0: Anzahl der Präamblen (2...20)
Antwort-Daten
(Zahlenangaben in dezimaler Darstellung)
Anzeige der aktuellen Variablenbelegung der Prozessgrößen:
– Byte 0: Gerätevariablen-Kennung zu primärer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer Prozess-
größe
– Byte 2: Gerätevariablen-Kennung zu dritter Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter Prozessgröße
Werkeinstellung:
• Primäre Prozessgröße: Kennung 1 für Massefluss
• Sekundäre Prozessgröße: Kennung 250 für Summenzähler 1
• Dritte Prozessgröße: Kennung 7 für Dichte
• Vierte Prozessgröße: Kennung 9 für Temperatur
!
Hinweis!
Die Zuordnung der Gerätevariablen zur Prozessgröße kann mit
Kommando "51" festgelegt werden.
Als Antwort wird die aktuelle Variablenbelegung der Prozess-
größen angezeigt:
– Byte 0: Gerätevariablen-Kennung zu primärer Prozessgröße
– Byte 1: Gerätevariablen-Kennung zu sekundärer Prozess-
größe
– Byte 2: Gerätevariablen-Kennung zu dritter Prozessgröße
– Byte 3: Gerätevariablen-Kennung zu vierter Prozessgröße
Als Antwort wird die aktuelle Einheit der Gerätevariablen im
Gerät angezeigt:
– Byte 0: Gerätevariablen-Kennung
– Byte 1: HART-Einheitenkennung
!
Hinweis!
Herstellerspezifische Einheiten werden über die HART-
Einheitenkennung "240" dargestellt.
Als Antwort wird die aktuelle Anzahl der Präambeln im
Antworttelegramm angezeigt:
Byte 0: Anzahl der Präamblen
