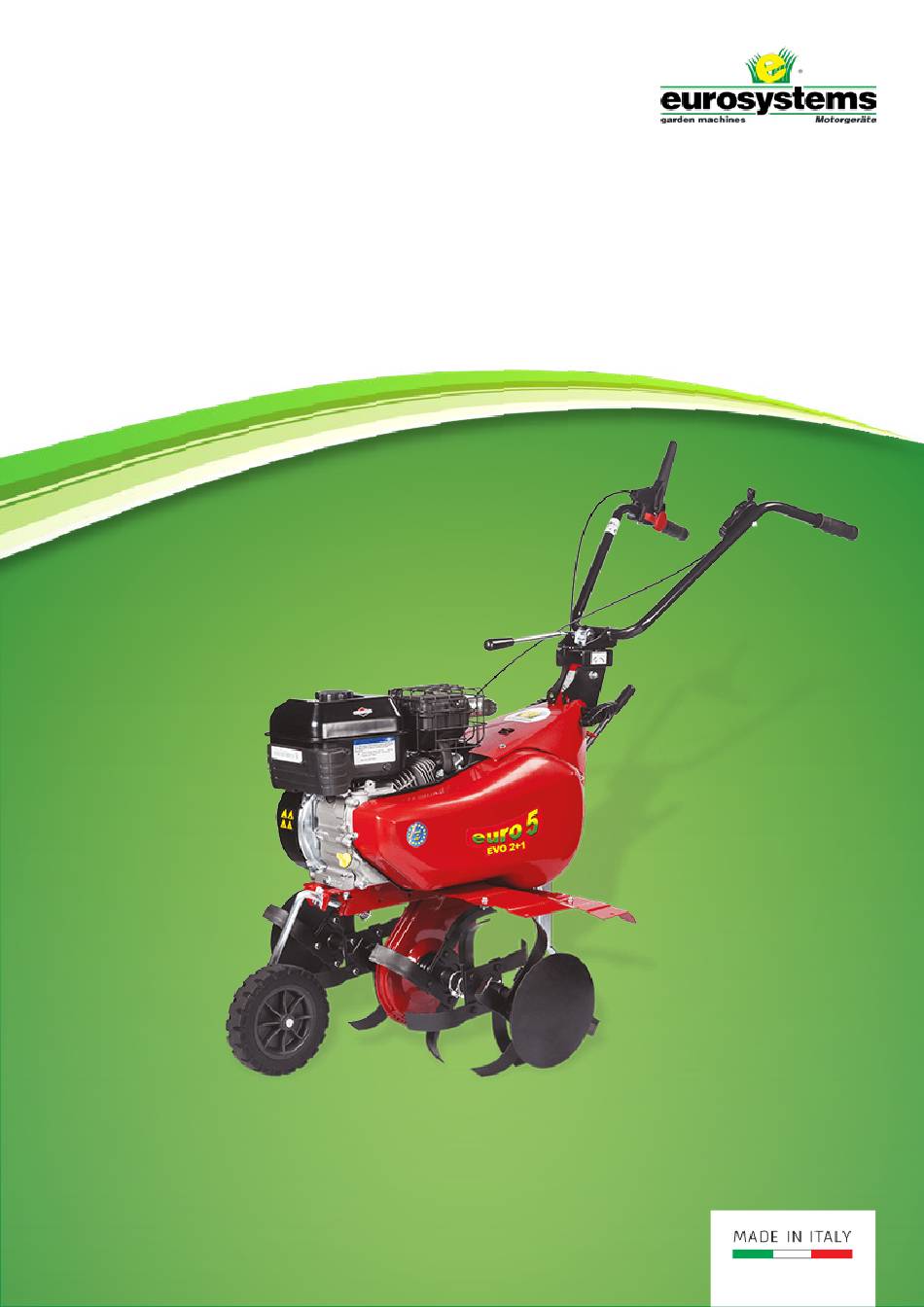

Bedienungsanleitung für

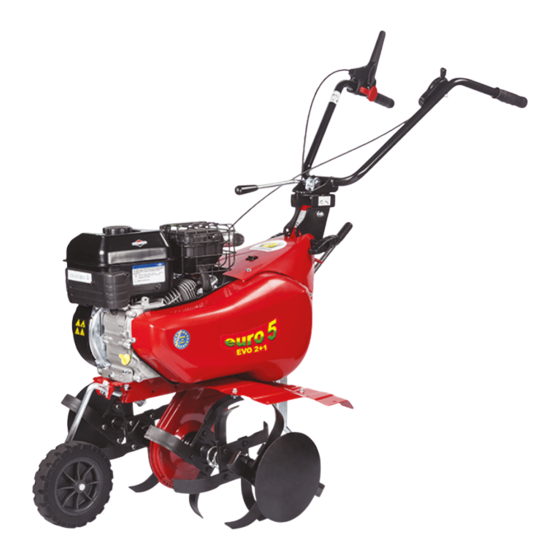

Euro5RG EVO 2+1 Motorhacke
Stand 01.06.2018
eurosystems Deutschland
Motorgeräte Handelsgesellschaft mbH
Im Fuchshau 14
D-73635 Rudersberg
Tel: +49 7183 / 30 590-0
Fax: +49 7183 / 30 590-20
info@eurosystems.info
www.eurosystems.info
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eurosystems Euro5RG EVO 2+1

Inhaltszusammenfassung für Eurosystems Euro5RG EVO 2+1

  • Seite 1 Bedienungsanleitung für Euro5RG EVO 2+1 Motorhacke Stand 01.06.2018 eurosystems Deutschland Motorgeräte Handelsgesellschaft mbH Im Fuchshau 14 D-73635 Rudersberg Tel: +49 7183 / 30 590-0 Fax: +49 7183 / 30 590-20 info@eurosystems.info www.eurosystems.info...
  • Seite 8 MIN. Min. 1 Lt.
  • Seite 29 Übersetzung der originalen Betriebsanleitung Einleitung Inhaltsverzeichnis Verehrter Kunde, sie haben ein neues gerät erworben. Wir bedanken uns für ihr Vertrauen, das sie in unsere Qualitätsprodukte setzen und wünschen ihnen viel Freude beim arbeiten mit ihrem neuen gerät. um eine zuverlässige Einleitung inbetriebnahme von vornherein zu gewährleisten haben wir diese Betriebsanleitung geschaffen.

  • Seite 30: Sicherheitsvorrichtung (Abb. 18)

    5 - Während der arbeit sollte man zum besseren schutz festes schuhwerk und lange Hosen tragen. Vorsichtig vorgehen, weil eine große gefahr besteht, sich bei laufender maschine die Finger oder die Füße zu verletzen. 6 - Während des transports der maschine und aller Wartungsarbeiten, dem Reinigen und dem Wechsel der geräte muss der motor immer abgeschaltet sein.

  • Seite 31: Montage Des Steuerkabels (Abb. 8)

    (1) zu sich heranziehen und nach rechts drehen, bis sie blockiert. Siehe Abb. 2 B. Die Feder, die Unterlegscheibe und der Splint befinden sich in der zubehörtüte. BREMSSPORN (Abb. 3) der Bremssporn (1) auf Höhe des lochs des gestells einsetzen (a). mit der unterlegscheibe (2) und dem der R-Förmigen Klammer (3) aus der zubehörtüte sichern.

  • Seite 32: Einstellung Der Werkzeugkupplung (Abb. 11)

    Verbreiterung an der anderen seite der Fräse wiederholen. EINSTELLUNG DER WERKZEUGKUPPLUNG (Abb. 11) achtung ! die Fräse darf erst zu drehen beginnen, nachdem die entsprechenden steuerungen betätigt wurden. das wird durch Betätigung der stellvorrichtung des drahts (1) erzielt. außerdem darf der Hebel (3) zur steuerung des gangs für den Hackvorgang die Fräse erst starten, nachdem er den halben Hub vollzogen hat.

  • Seite 33: Austausch Des Getriebeöls (Abb. 16)

    kleine Pausen. - arbeitsende: Wenn die arbeit beendet ist, den gashebel (abb. 18 det.1) zum anhalten des motors in die Halteposition bringen. KONTROLLE DES GETRIEBEÖLSTANDS (Abb. 15) Im Getriebe befindet sich bereits Öl (SAE 80, 0,90 Liter). Zur Kontrolle des Ölstands die maschine auf einer ebenen Fläche abstellen, den messstab (1) herausziehen und kontrollieren, ob der Ölstand zwischen den anzeigen Min.

  • Seite 34: Lärmemission Und Vibrationen

    LÄRMEMISSION UND VIBRATIONEN schallleistungspegel laut Richtlinie en 709: leq = 88,5 dB(a), messunsicherheit K = ±0,8 dB(a). Höchstzulässige schallwerte: ist lWa = 96,1 dB(a), messunsicherheit K = ±0,9 dB(a). Höchstzulässige Vibrationen an den lenkholmen gemäß en709 und iso5349: messwert in = 5,39 m/s , messunsicherheit K = ±0,36 m/s ZUBEHÖRTEILE - Häufelkörper - Federrechen - Bremssporn verstellbar.
  • Seite 47 05/2016 cod. 36.3065.120...
