être tenue responsable des conséquences
de l'utilisation des valeurs ci-dessus au lieu
des valeurs représentatives de l'exposition
réelle, dans les études de risques individuelles
sur les lieux de travail qui échappent à notre
contrôle. Cet outil peut provoquer des Troubles
Musculo-Squelettiques, si son utilisation n'est
pas correcte. Un guide communautaire de
la prévention des TMS peut être trouvé sur
le site :http://www.humanvibration.com/EU/
VIBGUIDE.htm.
Nous recommandons un programme de
surveillance de la santé pour détecter les
premiers symptômes se rapportant au bruit ou
à l'exposition aux vibrations, et de modifier
les conditions travail pour aider à prévenir les
troubles à venir.

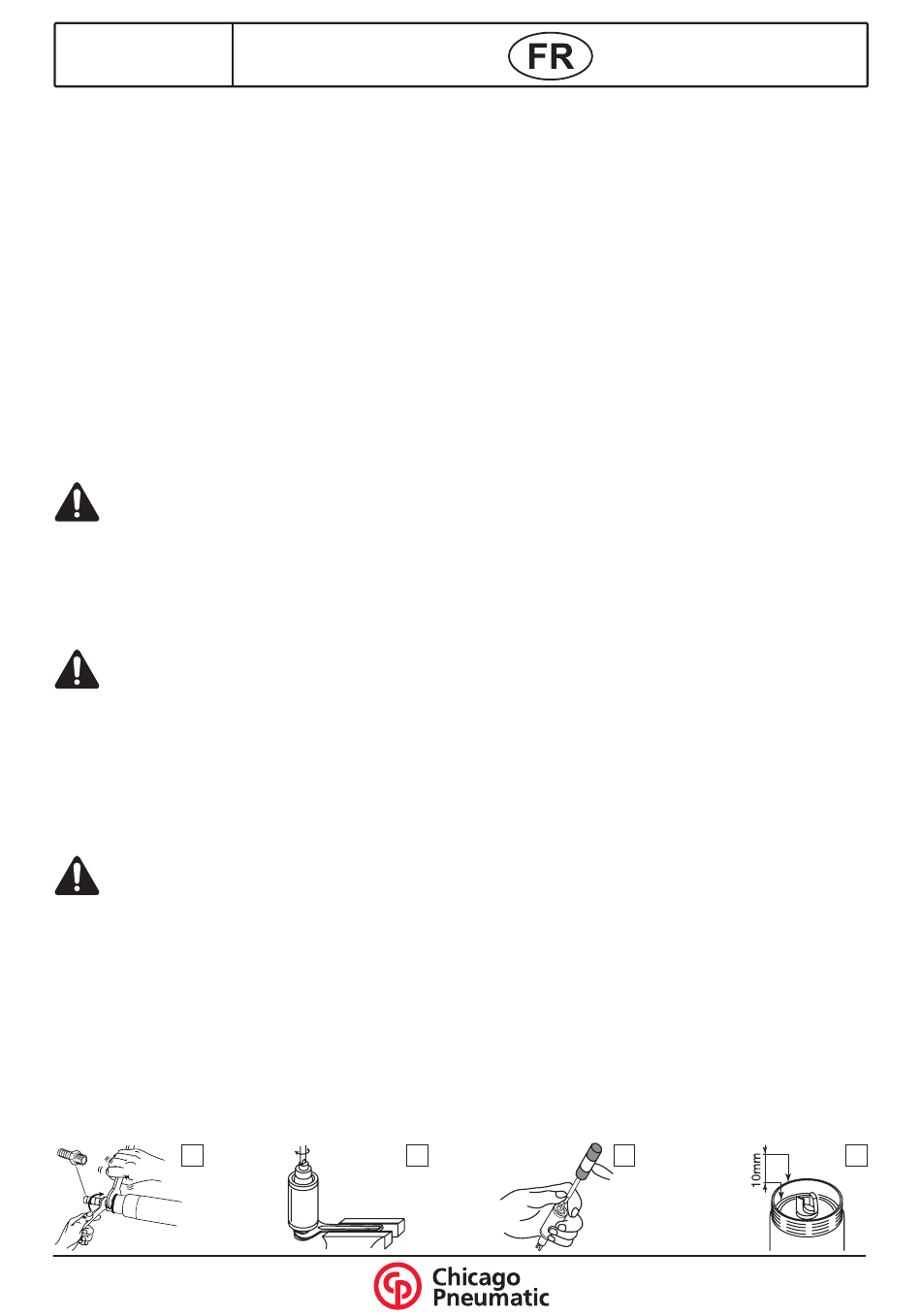

INSTRUCTIONS DE DÉMONTAGE ET DE
REMONTAGE
Débrancher la machine du réseau d'air
comprimé. Retirer les accessoires.
Démontage de la turbine:
● Sortir la turbine du carter (15),
● Extraire la bague de blocage (27),
● Dévisser le régulateur de vitesse (16).
Filetage à gauche (voir dessin 2).
● Démonter la turbine (voir dessin 3).
SERRER LEGEREMENT LE ROTOR DANS
UN ETAU EQUIPE DE MORS EN PLOMB, puis
dévisser la pièce (29).
Remontage de la turbine:
● Procéder de manière inverse au démontage.
Attention au sens de montage des
palettes.
Déposer une goutte de colle "Loctite 243" sur le
filetage du régulateur (16) avant de serrer celui-
ci au couple de 2 N.m. S'assurer que la turbine
est bien positionnée (voir dessin 4).
1
6 / 33
2 3 4
