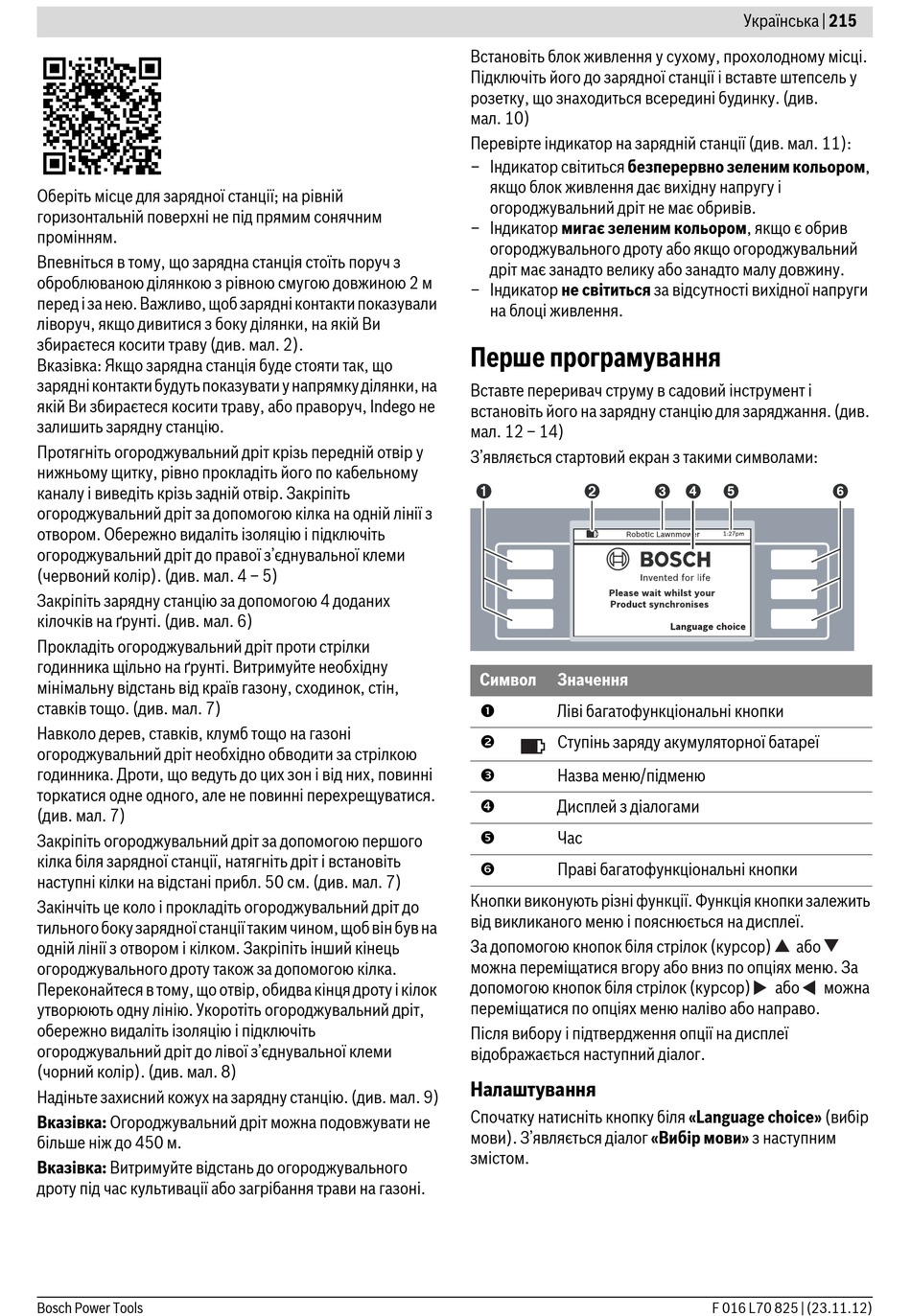

Bosch Indego Originalbetriebsanleitung Seite 215

Оберіть місце для зарядної станції; на рівній
горизонтальній поверхні не під прямим сонячним
промінням.
Впевніться в тому, що зарядна станція стоїть поруч з
оброблюваною ділянкою з рівною смугою довжиною 2 м
перед і за нею. Важливо, щоб зарядні контакти показували
ліворуч, якщо дивитися з боку ділянки, на якій Ви
збираєтеся косити траву (див. мал. 2).
Вказівка: Якщо зарядна станція буде стояти так, що
зарядні контакти будуть показувати у напрямку ділянки, на
якій Ви збираєтеся косити траву, або праворуч, Indego не
залишить зарядну станцію.
Протягніть огороджувальний дріт крізь передній отвір у
нижньому щитку, рівно прокладіть його по кабельному
каналу і виведіть крізь задній отвір. Закріпіть
огороджувальний дріт за допомогою кілка на одній лінії з
отвором. Обережно видаліть ізоляцію і підключіть
огороджувальний дріт до правої з'єднувальної клеми
(червоний колір). (див. мал. 4 – 5)
Закріпіть зарядну станцію за допомогою 4 доданих
кілочків на ґрунті. (див. мал. 6)
Прокладіть огороджувальний дріт проти стрілки
годинника щільно на ґрунті. Витримуйте необхідну
мінімальну відстань від країв газону, сходинок, стін,
ставків тощо. (див. мал. 7)
Навколо дерев, ставків, клумб тощо на газоні
огороджувальний дріт необхідно обводити за стрілкою
годинника. Дроти, що ведуть до цих зон і від них, повинні
торкатися одне одного, але не повинні перехрещуватися.
(див. мал. 7)
Закріпіть огороджувальний дріт за допомогою першого
кілка біля зарядної станції, натягніть дріт і встановіть
наступні кілки на відстані прибл. 50 см. (див. мал. 7)
Закінчіть це коло і прокладіть огороджувальний дріт до
тильного боку зарядної станції таким чином, щоб він був на
одній лінії з отвором і кілком. Закріпіть інший кінець
огороджувального дроту також за допомогою кілка.
Переконайтеся в тому, що отвір, обидва кінця дроту і кілок
утворюють одну лінію. Укоротіть огороджувальний дріт,
обережно видаліть ізоляцію і підключіть
огороджувальний дріт до лівої з'єднувальної клеми
(чорний колір). (див. мал. 8)
Надіньте захисний кожух на зарядну станцію. (див. мал. 9)
Вказівка: Огороджувальний дріт можна подовжувати не
більше ніж до 450 м.
Вказівка: Витримуйте відстань до огороджувального
дроту під час культивації або загрібання трави на газоні.
Bosch Power Tools
Встановіть блок живлення у сухому, прохолодному місці.
Підключіть його до зарядної станції і вставте штепсель у
розетку, що знаходиться всередині будинку. (див.
мал. 10)
Перевірте індикатор на зарядній станції (див. мал. 11):
– Індикатор світиться безперервно зеленим кольором,
якщо блок живлення дає вихідну напругу і
огороджувальний дріт не має обривів.
– Індикатор мигає зеленим кольором, якщо є обрив
огороджувального дроту або якщо огороджувальний
дріт має занадто велику або занадто малу довжину.
– Індикатор не світиться за відсутності вихідної напруги
на блоці живлення.
Перше програмування
Вставте переривач струму в садовий інструмент і
встановіть його на зарядну станцію для заряджання. (див.
мал. 12 – 14)
З'являється стартовий екран з такими символами:
Robotic Lawnmower
Символ Значення

Ліві багатофункціональні кнопки

Ступінь заряду акумуляторної батареї

Назва меню/підменю

Дисплей з діалогами

Час

Праві багатофункціональні кнопки
Кнопки виконують різні функції. Функція кнопки залежить
від викликаного меню і пояснюється на дисплеї.
За допомогою кнопок біля стрілок (курсор)
можна переміщатися вгору або вниз по опціях меню. За
допомогою кнопок біля стрілок (курсор)
переміщатися по опціях меню наліво або направо.
Після вибору і підтвердження опції на дисплеї
відображається наступний діалог.
Налаштування
Спочатку натисніть кнопку біля «Language choice» (вибір
мови). З'являється діалог «Вибір мови» з наступним
змістом.
Українська | 215
або
або можна
