7.4.4 Anzeige der Ausrichtgüte
8021978/14Q6/2020-04-27 | SICK
Irrtümer und Änderungen vorbehalten
± 15°

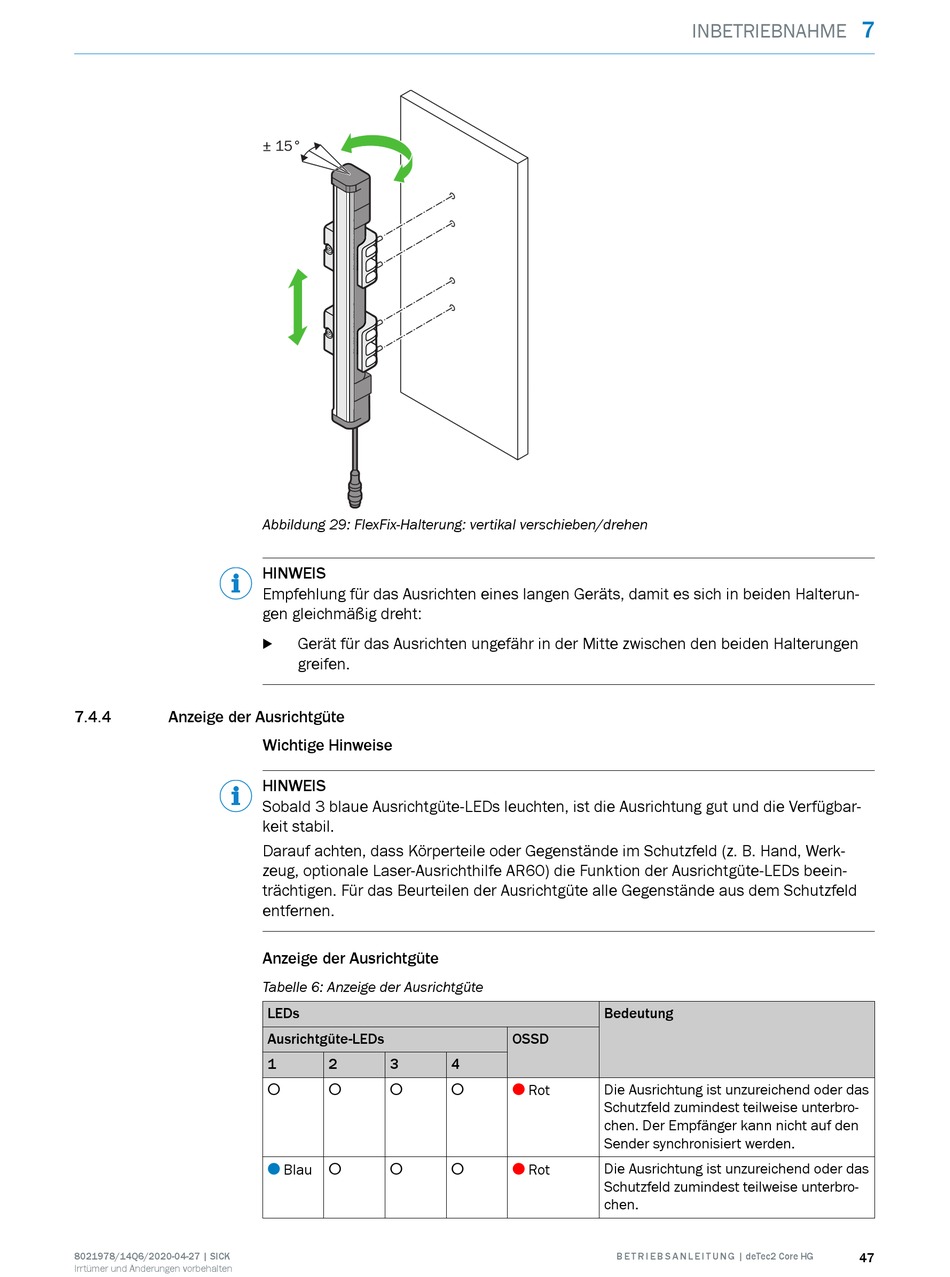

Abbildung 29: FlexFix-Halterung: vertikal verschieben/drehen
HINWEIS
Empfehlung für das Ausrichten eines langen Geräts, damit es sich in beiden Halterun‐
gen gleichmäßig dreht:
Gerät für das Ausrichten ungefähr in der Mitte zwischen den beiden Halterungen
b
greifen.
Wichtige Hinweise
HINWEIS
Sobald 3 blaue Ausrichtgüte-LEDs leuchten, ist die Ausrichtung gut und die Verfügbar‐
keit stabil.
Darauf achten, dass Körperteile oder Gegenstände im Schutzfeld (z. B. Hand, Werk‐
zeug, optionale Laser-Ausrichthilfe AR60) die Funktion der Ausrichtgüte-LEDs beein‐
trächtigen. Für das Beurteilen der Ausrichtgüte alle Gegenstände aus dem Schutzfeld
entfernen.
Anzeige der Ausrichtgüte
Tabelle 6: Anzeige der Ausrichtgüte
LEDs
Ausrichtgüte-LEDs
1 2 3
o o o
Blau
O o o
Bedeutung
OSSD
4
Die Ausrichtung ist unzureichend oder das
Rot
o O
Schutzfeld zumindest teilweise unterbro‐
chen. Der Empfänger kann nicht auf den
Sender synchronisiert werden.
Die Ausrichtung ist unzureichend oder das
Rot
o O
Schutzfeld zumindest teilweise unterbro‐
chen.
B E T R I E B S A N L E I T U N G | deTec2 Core HG
7
INBETRIEBNAHME
47
