RN C S1
RK

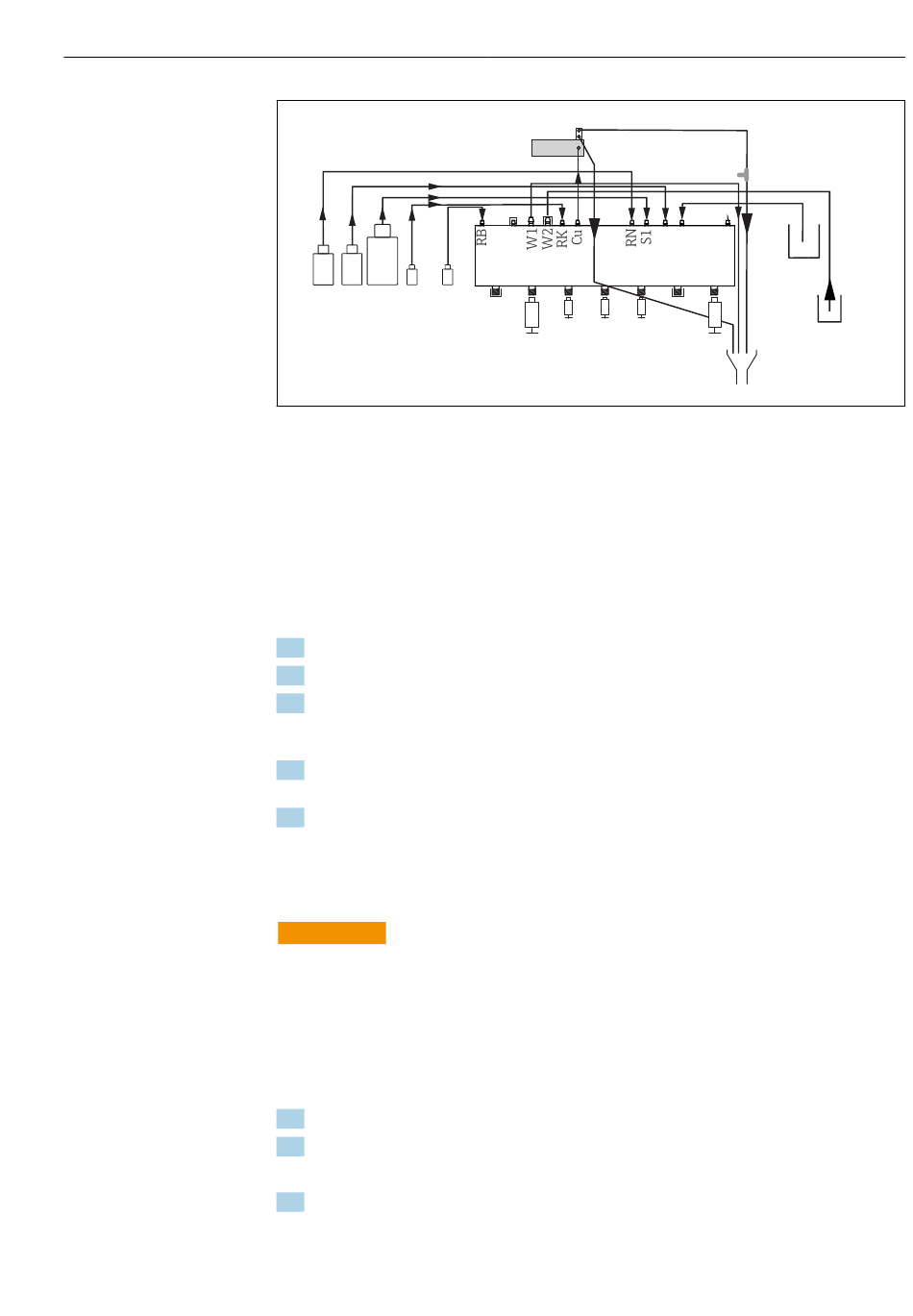

 69 Liquiline System CA80AL, Selbstansauger
RN Reagenz RN
C Reiniger
S1 Standard 1
RK Reagenz RK
RB Reagenz RB
W1 Ablauf
9.1.2 Probeneingangsschlauch anschließen
1. Bauseits eine stetige und ausreichende Probenmenge gewährleisten.
2. Die flüssigkeitsführenden Schläuche der Probenzufuhr anschließen.
3. Selbstansauger: Den mitgelieferten Ansaugschlauch (1,5 m (4.92 ft)) an den Liquid-
manager anschließen ("Probe") (→  49) und diesen durch die Schlauchverschrau-
bung des Analysators nach außen führen.
4. Wenn vorhanden: Die Kommunikationsleitung und Schlauchheizung der Probenvor-
bereitung am Analysator anschließen.
5. Darauf achten, dass nur feststoffarme Probe zugeführt wird, da ansonsten die Gefahr
einer Verblockung besteht.
9.2

Installations- und Funktionskontrolle

WARNUNG
L
Falscher Anschluss, falsche Versorgungsspannung
Sicherheitsrisiken für Personal und Fehlfunktionen des Gerätes!
‣
Kontrollieren, dass alle Anschlüsse entsprechend Anschlussplan korrekt ausgeführt
sind.
‣
Sicherstellen, dass die Versorgungsspannung mit der auf dem Typenschild angegebe-
nen Spannung übereinstimmt.
Bevor Sie das Gerät in Betrieb nehmen:
1. Die flüssigkeitsführenden Schläuche der Probenzufuhr anschließen.
2. Wenn vorhanden: Die Kommunikationsleitung und Schlauchheizung der Probenvor-
bereitung am Analysator anschließen.

3. Nach der Montage:

Alle Anschlüsse auf festen Sitz und Dichtheit prüfen.
D5
D6
M
RB
2
4
3
M Photometer/Messzelle
Cu Küvette
P Probe
2, 3, 4, 5, Spritzen
7
D Ablauf
1 T-Stück
Inbetriebnahme
1
D7
C P 2
P
7
5
D
optional
dilution
A0033652
51
