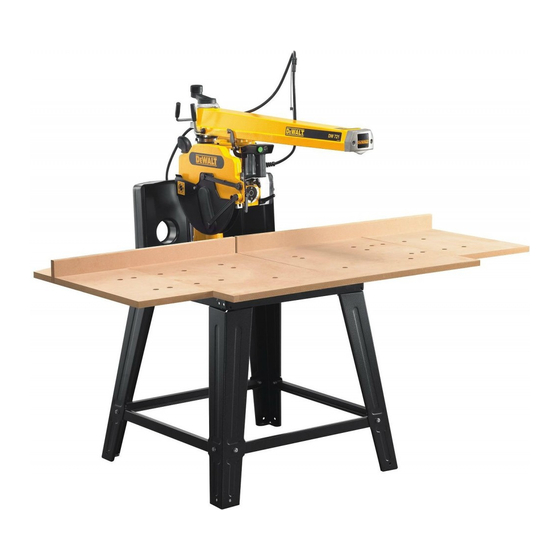

DeWalt DW721KN Originalanweisungen
Radialarmsäge
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für DeWalt DW721KN
Inhaltszusammenfassung für DeWalt DW721KN
- Seite 1 DW721KN DW722KN www.
- Seite 2 Dansk (oversat fra original brugsvejledning) Deutsch (übersetzt von den Originalanweisungen) English (original instructions) Español (traducido de las instrucciones originales) Français (traduction de la notice d’instructions originale) Italiano (tradotto dalle istruzioni originali) Nederlands (vertaald vanuit de originele instructies) Norsk (oversatt fra de originale instruksjonene) Português (traduzido das instruções originais) Suomi (käännetty alkuperäisestä...
- Seite 3 Figure 1...
- Seite 4 Figure 2 Figure 3 Figure 4 Figure 5 Figure 6 Figure 7...
- Seite 5 Figure 8 Figure 9 Figure 10 Figure 11 Figure 12 Figure 13...
- Seite 6 Figure 14 Figure 15 Figure 17 Figure 16 Figure 18 Figure 19...
- Seite 7 Figure 20 Figure 21 Figure 23 Figure 22 Figure 24 Figure 25...
- Seite 8 Figure 26 Figure 27 Figure 28...
- Seite 9 Figure 29 Figure 30 Figure 31 Figure 32 Figure 33 Figure 34...
- Seite 10 Figure 35 Figure 36 Figure 37 Figure 38 Figure 39 Figure 40...
- Seite 11 Figure 41 Figure 42 Figure 43 Figure 44 Figure 45 Figure 46...
- Seite 12 Figure 47 Figure 48 Figure 49 Figure 50 Figure 52 Figure 51...
- Seite 13 DW721KN DW722KN...
-
Seite 22: Technische Daten
D EUT S CH RADIALARMSÄGE DW721KN, DW722KN Herzlichen Glückwunsch! HINWEIS: Diese Werte sind Emissionswerte und nicht notwendigerweise Werte für sicheres Arbeiten. Es gibt zwar Sie haben sich für ein Gerät von D WALT entschieden. Langjährige eine Wechselbeziehung zwischen den Emissions- und den Erfahrung, sorgfältige Produktentwicklung und Innovation machen... -
Seite 23: Allgemeine Sicherheitsanweisungen
DEU T SCH 12. Fixieren Sie das Werkstück. WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Betriebsanleitung lesen. Wenn möglich, verwenden Sie Klemmen oder einen Schraubstock zum Fixieren des Werkstücks. Dies ist sicherer als das Allgemeine Sicherheitsanweisungen Halten mit den Händen und lässt Ihnen beide Händen für die Gerätebedienung frei. -
Seite 24: Schilder Am Werkzeug
D EUT S CH • Stellen Sie den Fingerschutz immer so ein, dass er über – Materialart der Werkstücke (Spanplatten erzeugen mehr Staub den fixierten Anschlag führt oder sich 3 mm über der als Holz). Werkstückoberfläche befindet, je nachdem, was höher ist. –... -
Seite 25: Elektrische Sicherheit
DEU T SCH Packungsinhalt u. Neigungsskala v. Rollschlittenaggregat Die Packung enthält: w. Nullspannungsauslöser 1 vormontierte Radialarmsäge x. Elektronischer Kontrollkasten 2 Tischleisten (1 rechts, 1 links) VERWENDUNGSZWECK 2 Anschläge (1 rechts, 1 links) Die Radialarmsäge wurde für den professionellen Einsatz beim 2 Tischverbreiterungen (1 rechts, 1 links) Holzsägen konstruiert. - Seite 26 D EUT S CH 6. Wiederholen Sie den Vorgang mit dem rechten Anschlag. Einstellen 7. Richten Sie die hintere linke Sägetischleiste (s1) an den Dübeln im MONTAGE DER KURBEL FÜR DIE HÖHENEINSTELLUNG (ABB. 1, 2) linken Anschlag aus und drücken Sie sie fest zusammen (Abb. 15). 1.
-
Seite 27: Montage Der Sägeblattabdeckung (Abb. 43)
DEU T SCH – Vordere Abdeckung (c) und federgehaltene hintere Abdeckung WARNUNG: Die Drehrichtung ist durch den Pfeil am Motor (d) für den vollständigen Sägeblattschutz. angegeben. – Staubabsaugadapter (a1). WARNUNG: Vergewissern Sie sich, dass die – Justierbarer Fingerschutz (a2) für Ablängarbeiten. Unterlegscheibe der Welle gegen den Außenflansch anliegt. -
Seite 28: Wartung
D EUT S CH WARTUNG PROBESCHNITT (ABB. 1) 1. Arretieren Sie den Gehrungsklemmhebel (k) bei eingerastetem Ihr D WALT Elektrowerkzeug wurde für langfristigen Betrieb mit Gehrungsarretierhebel (j) so, dass das Sägeblatt für einen minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, Ablängschnitt bei 0° positioniert ist. zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab. -
Seite 29: Optionales Zubehör
DEU T SCH Lokale Vorschriften regeln möglicherweise die getrennte Entsorgung von Elektroprodukten und Haushaltsabfall an kommunalen Entsorgungsstellen oder beim Einzelhändler, wenn Sie ein neues Produkt kaufen. Staubabsaugung WALT stellt Möglichkeiten für die Sammlung und das Recycling von WARNUNG: Schließen Sie immer eine Staubabsaugung WALT-Produkten nach Ablauf des Nutzungszeitraums zur Verfügung. - Seite 30 D EUT S CH SCHNELLÜBERBLICK Kurbel zur Höhenverstellung Gehrungsarretierhebel Gehrungsklemmhebel Neigungsarretierung Neigungsklemmhebel...
- Seite 118 - . . DW721KN, DW722KN (250 - 300 Lux). , . . ( . . ( . . (FI). «Off»...
- Seite 119 • • • • • • • On ( Off ( • • • • • 8 mm 80 mm. • • –5° 40° C. 20° C. • • ( . . • • 3 mm • • • – •...
- Seite 120 OFF ( • • • • . (¿ gure) 1]...
- Seite 121 . 1, 3, 4) . 1, 5–10) . 1, 11–18) . 1, 2)
- Seite 122 . 19, 20) . 1, 34) . 21, 22) . 1, 35–37) . 23) . 24–33) . 38–42)
- Seite 123 . 43) . 1) . 44) . 42) • . 45–53) • • . 45) • • • • • • • • . 46, 47) • • . 1) . 45, 48)
- Seite 124 . 47) 20 m/s +/–2 m/s. . 49–52) DW721 / DW722 - DT4303...
