Elektrischer Anschluss

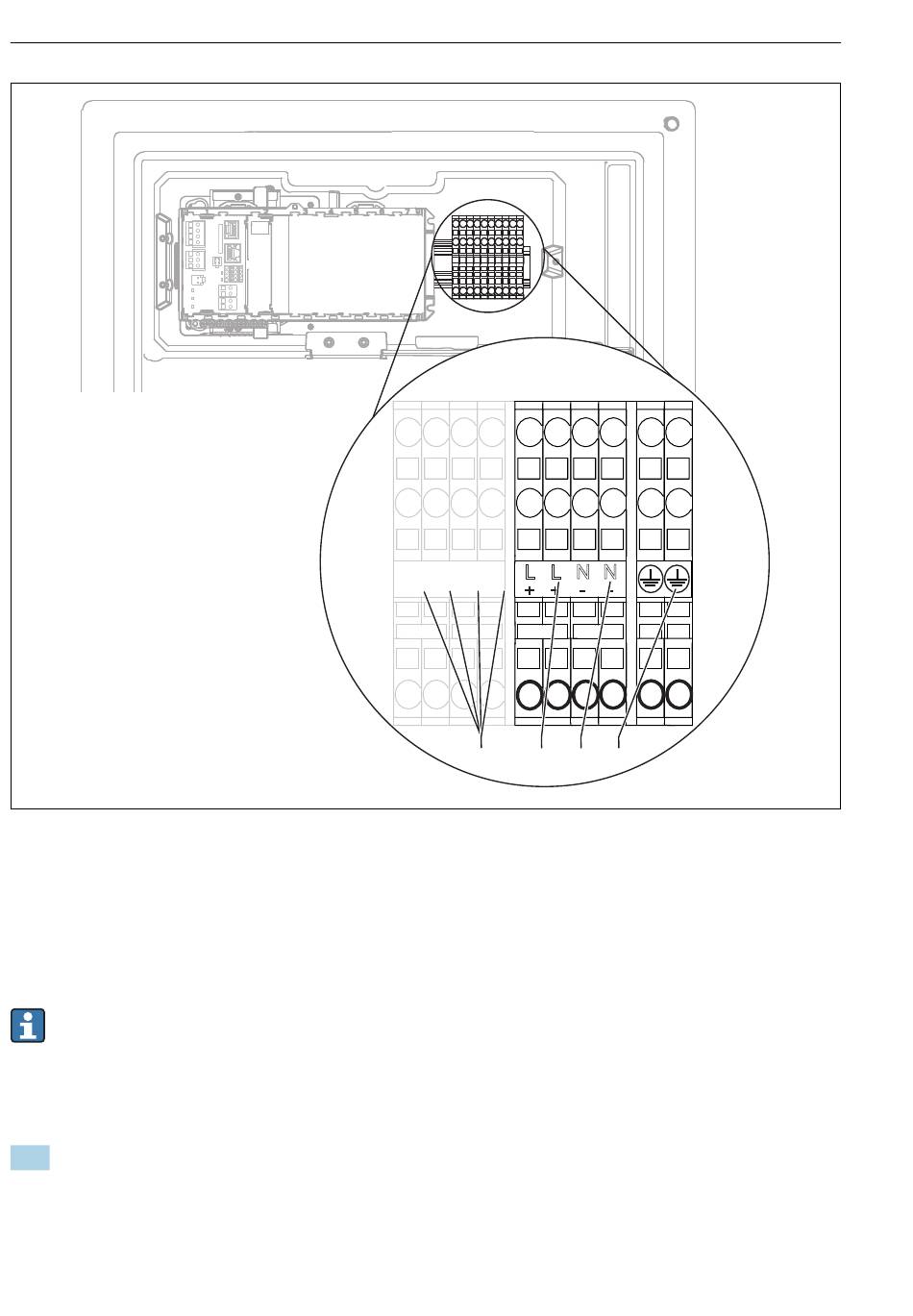

 13 Klemmenbelegung
1 Interne 24 V-Spannung
2 Spannungsversorgung +24 V
3 Spannungsversorgung -24 V
4 Belegung: Funktionserde
Die Beschriftung des Klemmenblocks ist so gewählt, dass sie sowohl für 24 V-Ausfüh-
rungen (+ und -) als auch für die anderen Geräte-Ausführungen (L und N) gilt.
5.2.3 Ausführung "Outdoor": Versorgung und Schlauchheizung anschließen
Das Versorgungskabel ist nicht im Lieferumfang enthalten und muss bauseits gestellt werden.
1. Das Versorgungs- und das Kabel der Schlauchheizung von unten durch die Kabelver-
schraubung an der inneren Geräterückwand nach oben in den Elektronikraum führen
(→  26).
28
L L
- -
+ +
1 2 3
Liquiline System CA80FE
N N
4
Endress+Hauser
A0044092
