Füllstandmessung Konfigurieren - Endress+Hauser Micropilot FMR50 FOUNDATION Fieldbus Kurzanleitung

Inbetriebnahme (über Bedienmenü)
10.5 Füllstandmessung konfigurieren
1. Setup → Messstellenbezeichnung
 Messstellenbezeichnung eingeben.
2. Setup → Längeneinheit
 Längeneinheit wählen.
3. Setup → Tanktyp
 Tanktyp wählen.
4. Setup → Rohrdurchmesser (nur bei "Tanktyp" = "Bypass/Schwallrohr")
 Durchmesser des Bypasses oder Schwallrohrs angeben.
5. Setup →Mediengruppe
 Mediengruppe angeben ("wässrig": DK>4 oder "sonstige": DK>1,9)

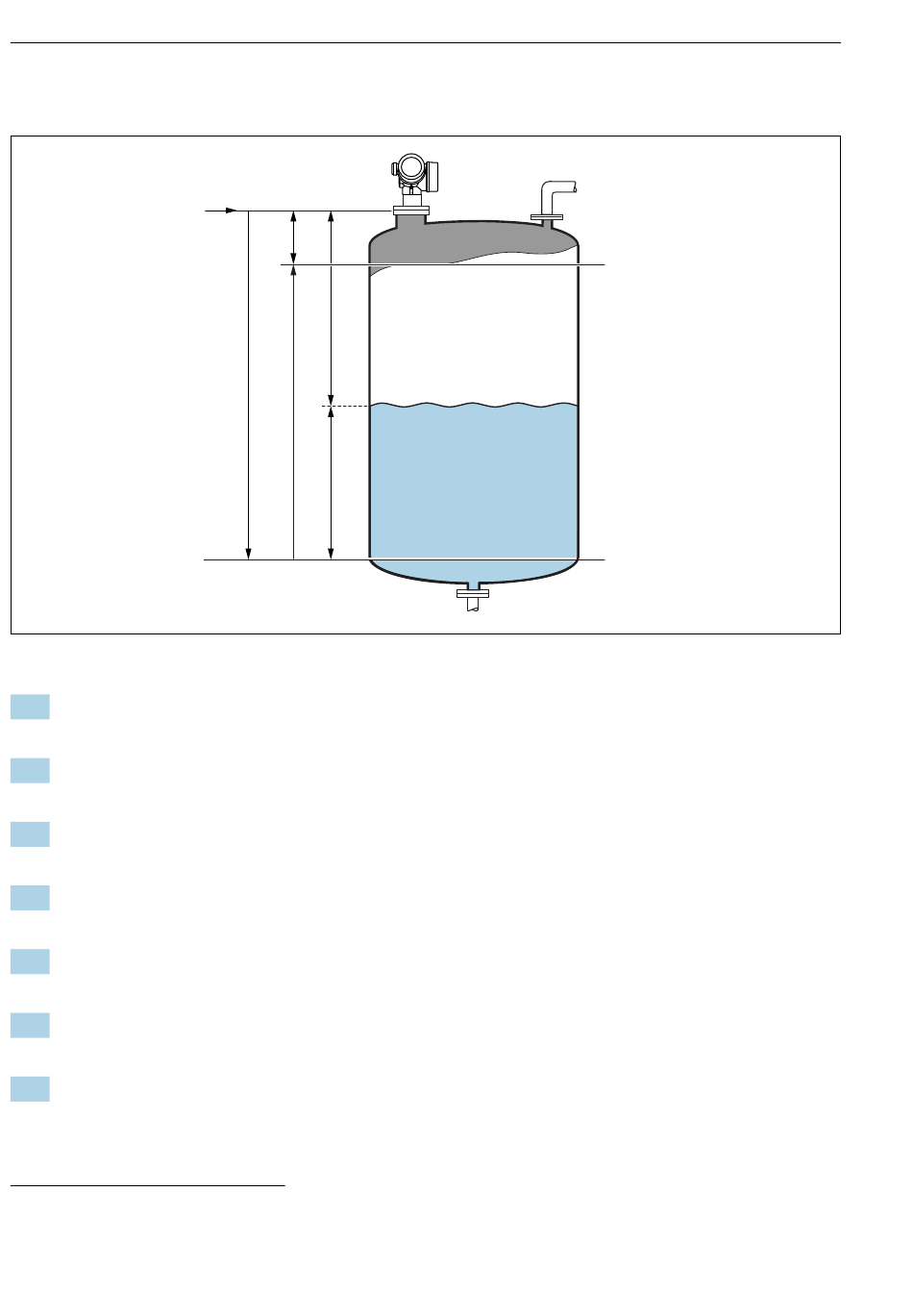

6. Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke)
7. Setup → Abgleich Voll
 Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke).
4) Falls die Messung nur in einem oberen Teilbereich des Tanks/Silos erfolgen soll (E << Tank-/Silohöhe), so muss
unter "Setup → Erweitertes Setup → Füllstand → Tank/Silo Höhe" die korrekte Tank-/Silohöhe eingegeben wer-
den. Bei einem Auslaufkonus sollte die Tank-/Silohöhe nicht angepasst werden, da üblicherweise in solchen
Anwendungen E nicht << Tank-/Silohöhe ist.
