Micropilot FMR50 FOUNDATION Fieldbus

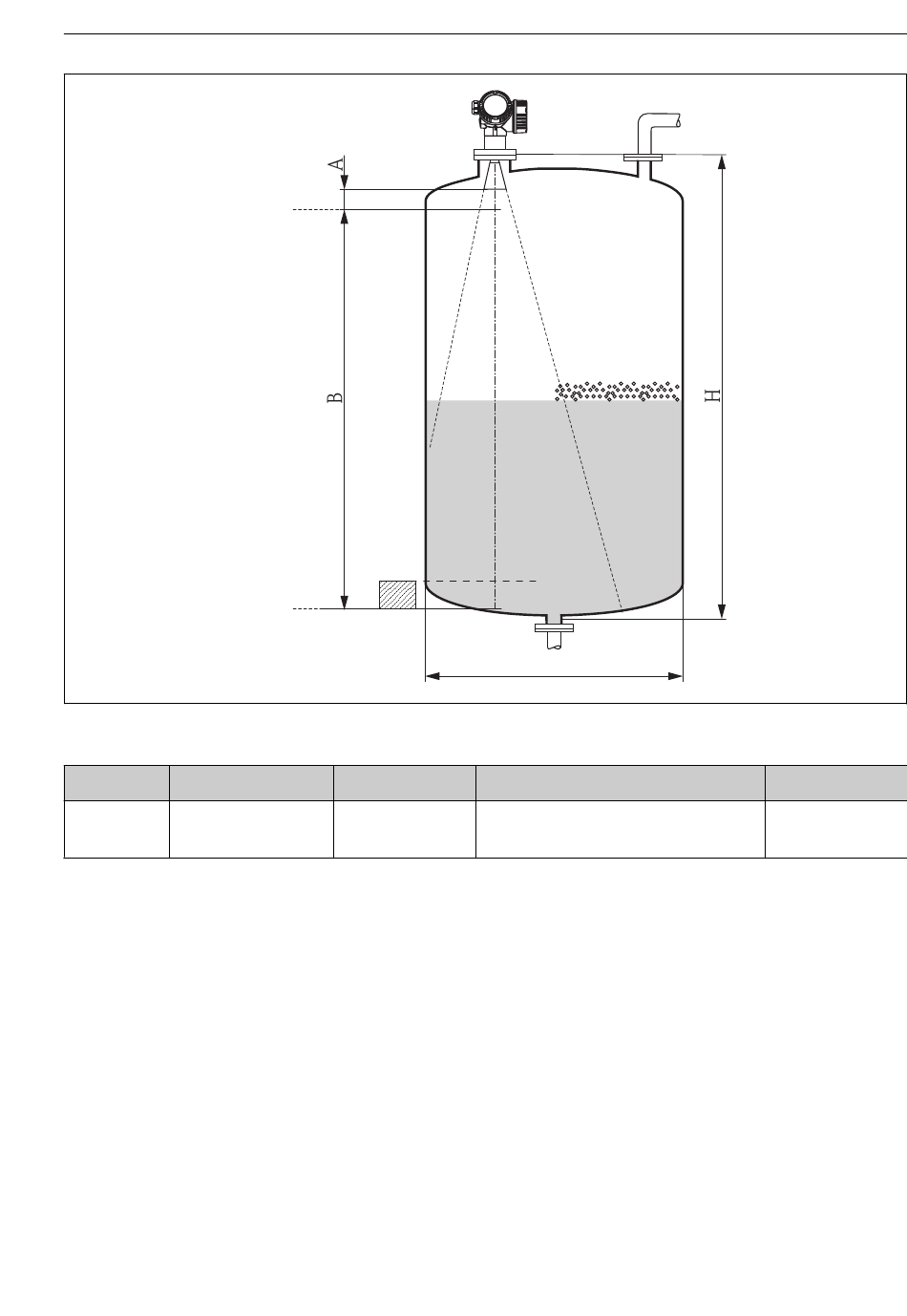

Gerät A [mm (in)]
FMR50 150 (
5,91)
6.3 Einbau frei im Behälter
6.3.1 Hornantenne gekapselt (FMR50)
Ausrichtung
• Antenne senkrecht auf die Produktoberfläche ausrichten.
• Zur Ausrichtung befindet sich eine Markierung auf dem Einschraubgewinde. Diese Markie-
rung muss so gut wie möglich zur Tankwand ausgerichtet werden.
Endress+Hauser
100%
C
0%
B [m (ft)]
> 0,2 (0,7)
øD
C [mm (in)]
50 ... 250 (1,97 ... 9,84)
Montage
A0018872
H [m (ft)]
> 0,3 (1,0)
21
