5.) Elektrischer Anschluss
Zum Schutz vor einem Kurzschluss innerhalb des Geräts sind die Erdung der Wärmepumpe sowie eine
thermische Schutzeinrichtung erforderlich.
Die Schwimmbad-Wärmepumpe ist werksseitig mit einer langen Anschlussleitung ausgestattet. Der
elektrische Anschluss der Wärmepumpe muss unter Beachtung der elektrotechnischen Vorschriften -
bspw. über Stecker/Steckdose, Schutzrohre, Erdverlegung oder auf sonstige geeignete Weise - mit einem
separaten Wechselstromkreis inkl. geeignetem Leistungsschalter, Trennschalter oder einer trägen
Sicherung durchgeführt werden.
Bei der Elektroinstallation sind die entsprechenden VDE-, Landes- und EVU-Vorschriften in der jeweils
gültigen Fassung einzuhalten. Die Installations- und Prüfungsarbeiten sind von einem zugelassenen
Elektrofachmann auszuführen, unter Berücksichtigung von VDE 0100 Teil 701.

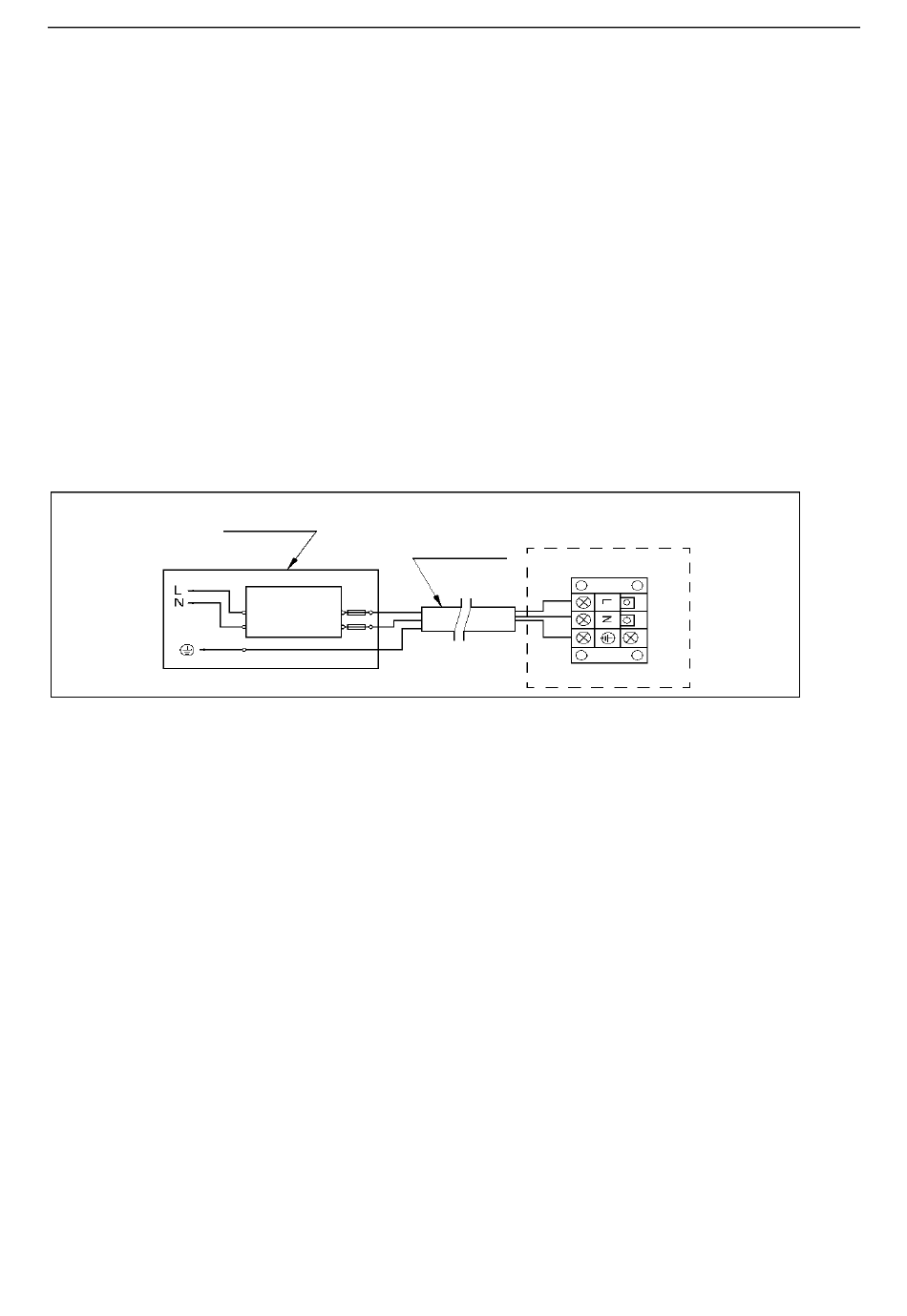

Anschlussplan – 230 V(AC) / 50 Hz
I.
Verteiler (vom Kunden bereitzustellen)
Stromnetz
230V / 50 Hz
Erdung
II.
Netztrennschalter
Eine Trennvorrichtung (Leistungsschalter, Schalter mit oder ohne Sicherung) muss sich leicht zugänglich
und in Sichtweite des Geräts befinden. Dies ist bei Klimaanlagen und Wärmepumpen in Gewerbe- und
Wohnbereichen gängige Praxis. Auf diese Weise wird das Einschalten des unbeaufsichtigten Geräts
verhindert und das Ausschalten der Stromversorgung am Gerät zu dessen Wartung ermöglicht.
III.
Fehlerstromschutz (FI-Personenschutzschalter)
Der Elektroanschluss der Schwimmbad-Wärmepumpe muss über eine Fehlerstromschutzeinrichtung
(FI-Schutzschalter, RCD) mit einem Bemessungsdifferenzstrom von < 30 mA abgesichert werden. Hierbei
ist darauf zu achten, dass keine weiteren elektrischen Verbraucherüber diesen FI-Schutzschalter
abgesichert werden.
Januar 2020 - POOLSANA GmbH & Co. KG - Nachdruck und Vervielfältigung untersagt!
Stromkabel
Sicherung
Trennschalter
[14]
Schalttafel der Poolheizungspumpe
