Master Reference
Bedienungsanleitung / USER MANUAL

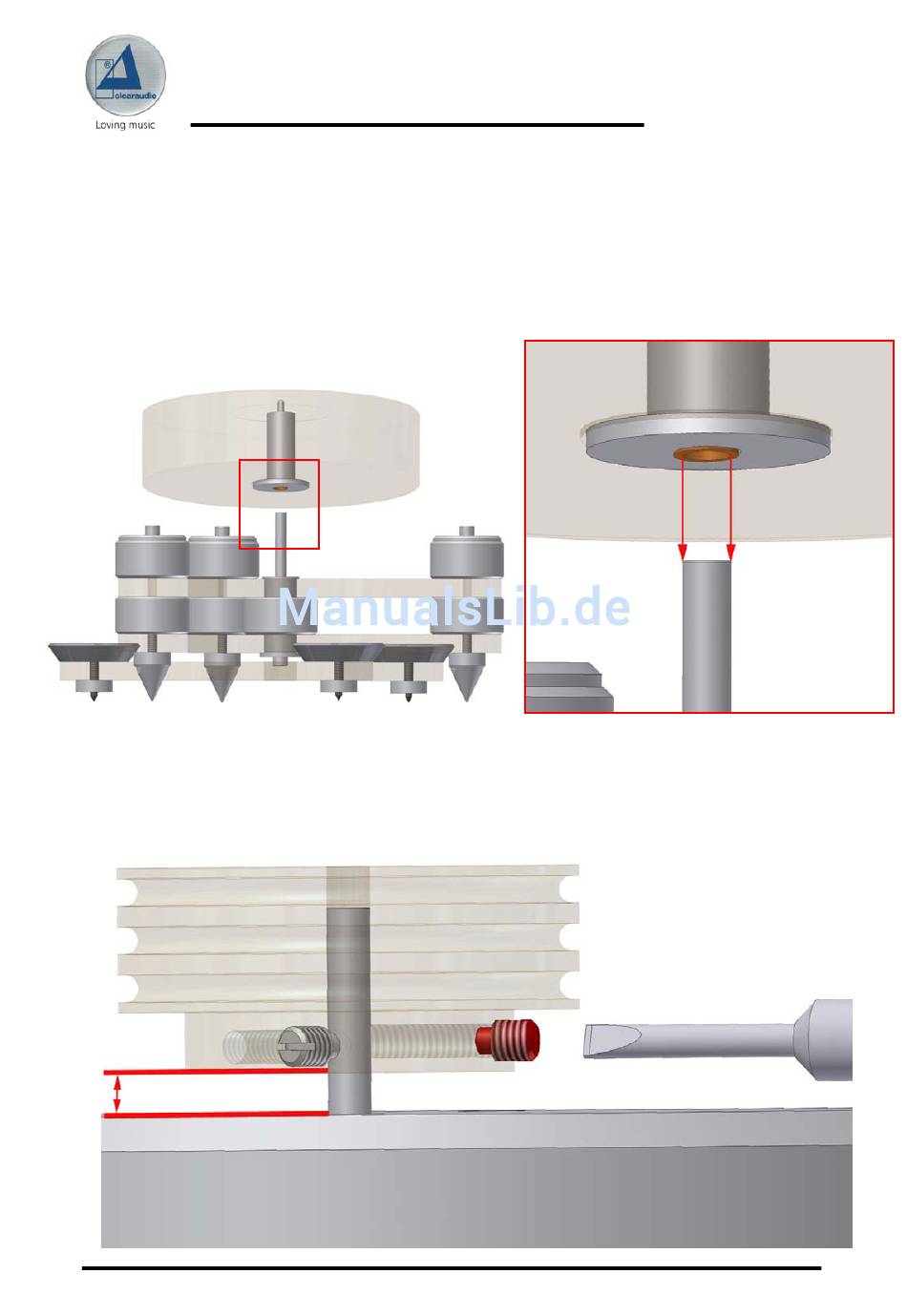

Nehmen Sie bitte vor der Montage die Schutzfolie vom Lagerstift. Jetzt können Sie den
Plattenteller auf das Lagerunterteil setzen (ziehen Sie vom Lageroberteil bitte den
Sicherungsklebstreifen vor dem Aufsetzen ab. Achten Sie bitte darauf, dass die Lagerkugel
nicht am Sicherungsklebestreifen hängen bleibt!). Damit das Lager beim Aufsetzten keinen
Schaden nimmt, setzen Sie das invertierte Lager sehr behutsam auf die Lagerachse. Halten
Sie mit einer Hand den Teller und mit der anderen Hand das Lageroberteil fest, damit es
nicht aus dem Plattenteller rutscht und auf Ihr Laufwerk fällt! Die Keramiklagerkugel wurde
bereits werkseitig eingesetzt.
Nach dem Aufsetzen des Plattentellers montieren Sie nun die Antriebspulleys auf Ihre
Motoreinheiten. Hierzu schieben Sie die Pulleys auf die Antriebseinheit, achten sie darauf,
dass der Abstand zwischen Pulley und Motorchassis, bei allen drei Motoren, 1 mm beträgt.
Drehen Sie hierfür die drei vormontierten Gewindestift mit Hilfe des mitgelieferten
Schraubendrehers handfest (siehe rot markierter Gewindestift).
1mm
Seite/Page 10
© clearaudio electronic GmbH 2007
