Montage
• Behälterdurchmesser und Behälterhöhe sollten mindestens so groß sein, dass eine beidseitige
Reflexion der Radarstrahlen an den Tankwänden ausgeschlossen werden kann
("Abstrahlwinkel",  ä 11).
• Bei Medien mit kleinem DK (Mediengruppen A und B) kann bei niedrigem Füllstand (kleiner
Höhe C) der Tankboden durch das Medium hindurch sichtbar sein. In diesem Bereich muss
mit einer reduzierten Genauigkeit gerechnet werden. Ist dies nicht akzeptabel empfehlen wir
in diesen Applikationen den Nullpunkt in einem Abstand C (siehe Abb.) über den Tankboden
zu legen.
• Bei Einsatz einer Parabolantenne sollte insbesondere bei Medien mit kleiner Dielektrizitäts-
zahl (siehe BA00209F/00/DE, Kapitel "Messbereich") das Messbereichsende nicht näher als
1 m (3.3 ft) an dem Flansch liegen (vgl. BD in Abb.).
• Die Sicherheitsdistanz (SD) ist werkseitig auf 0,5 m (1.6 ft) und die Ausgabe eines Alarms
eingestellt.

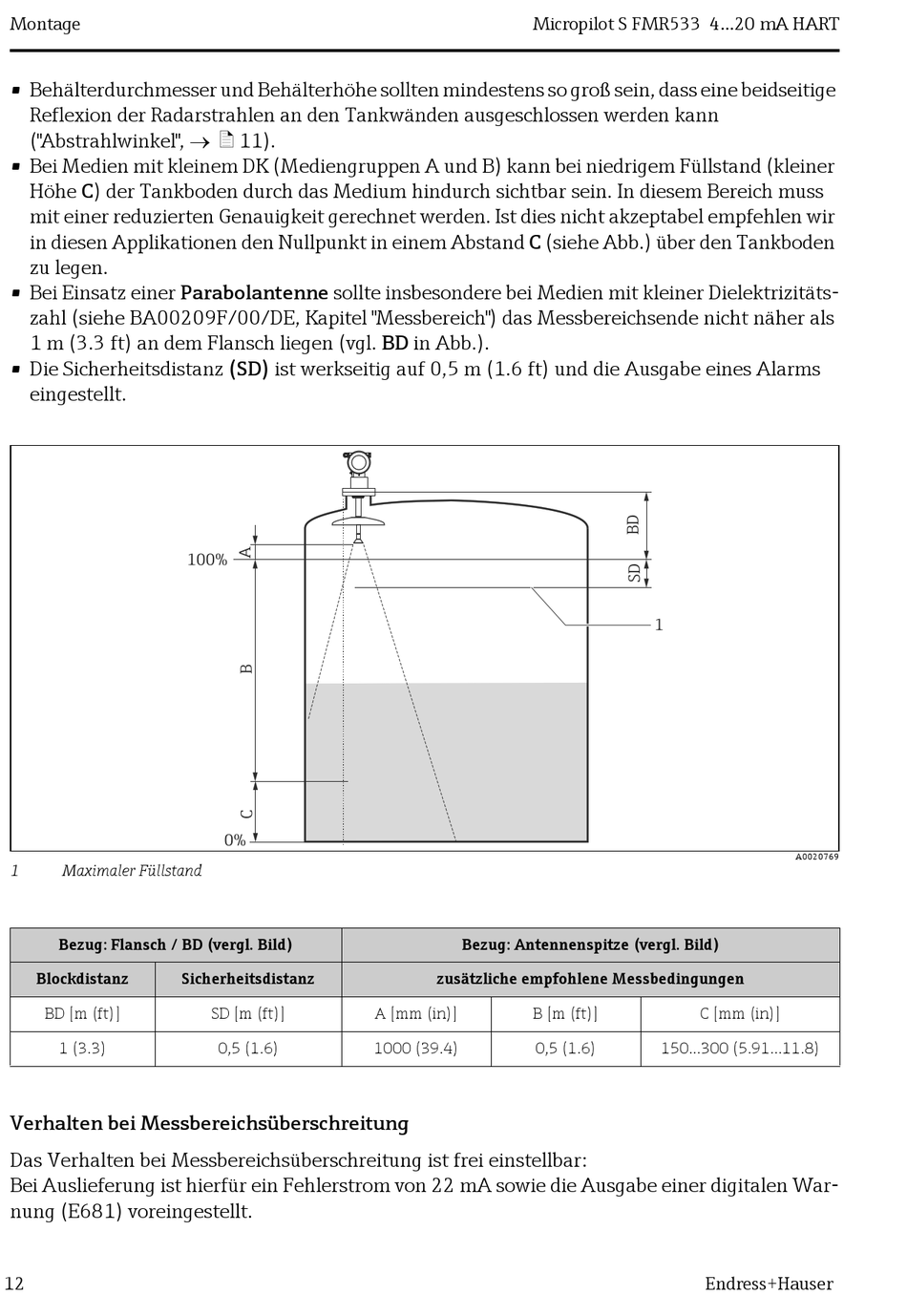

1 Maximaler Füllstand
Bezug: Flansch / BD (vergl. Bild)
Blockdistanz
BD [m (ft)]
1 (3.3)
Verhalten bei Messbereichsüberschreitung
Das Verhalten bei Messbereichsüberschreitung ist frei einstellbar:
Bei Auslieferung ist hierfür ein Fehlerstrom von 22 mA sowie die Ausgabe einer digitalen War-
nung (E681) voreingestellt.
12
100%
0%
Sicherheitsdistanz
SD [m (ft)]
0,5 (1.6)
Micropilot S FMR533 4...20 mA HART
Bezug: Antennenspitze (vergl. Bild)
zusätzliche empfohlene Messbedingungen
A [mm (in)] B [m (ft)]
1000 (39.4) 0,5 (1.6)
1
A0020769
C [mm (in)]
150...300 (5.91...11.8)
