20

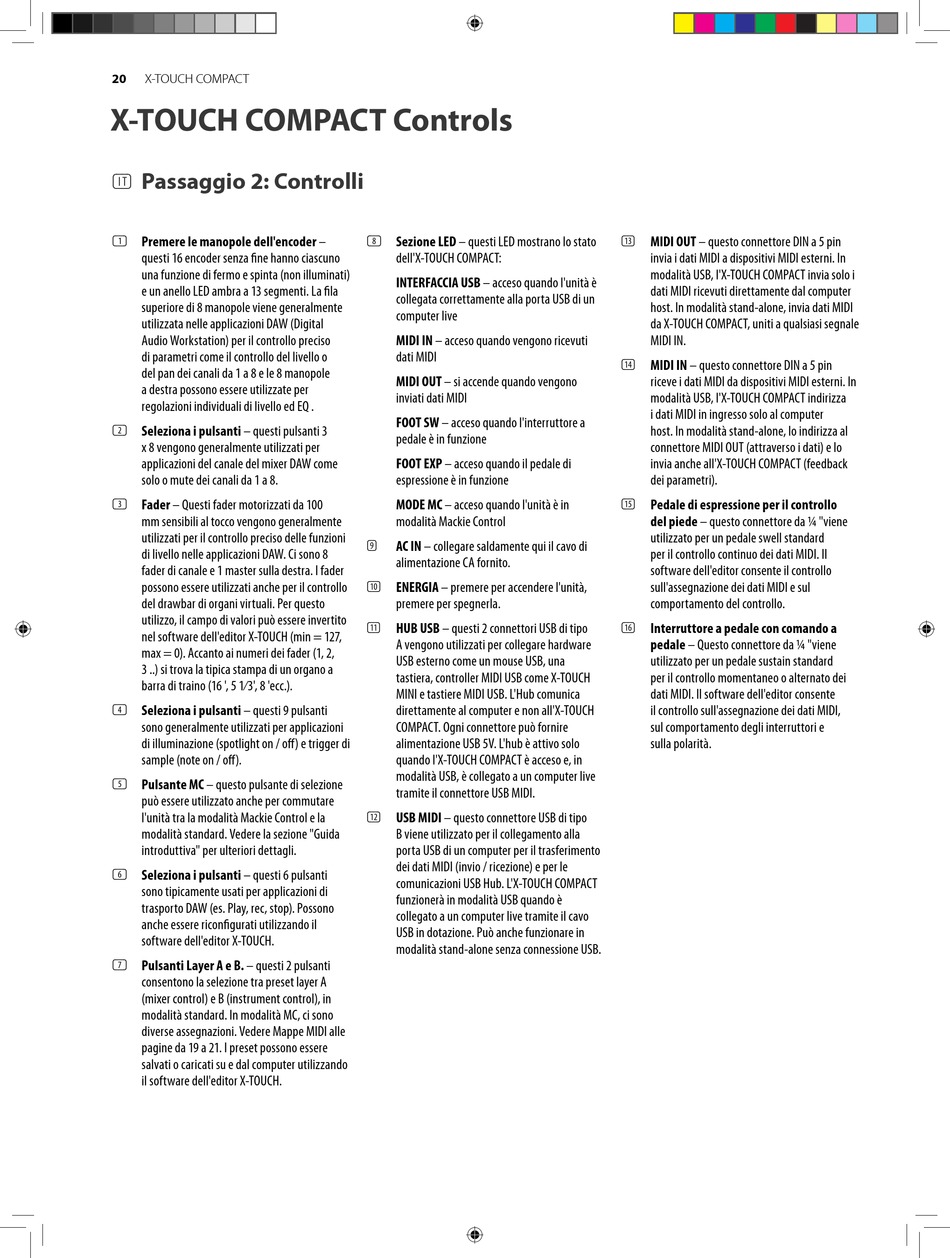

X-TOUCH COMPACT
X-TOUCH COMPACT Controls
Passaggio 2: Controlli
(IT)
(1) Premere le manopole dell'encoder –
questi 16 encoder senza fine hanno ciascuno
una funzione di fermo e spinta (non illuminati)
e un anello LED ambra a 13 segmenti. La fila
superiore di 8 manopole viene generalmente
utilizzata nelle applicazioni DAW (Digital
Audio Workstation) per il controllo preciso
di parametri come il controllo del livello o
del pan dei canali da 1 a 8 e le 8 manopole
a destra possono essere utilizzate per
regolazioni individuali di livello ed EQ .
(2) Seleziona i pulsanti – questi pulsanti 3
x 8 vengono generalmente utilizzati per
applicazioni del canale del mixer DAW come
solo o mute dei canali da 1 a 8.
(3) Fader – Questi fader motorizzati da 100
mm sensibili al tocco vengono generalmente
utilizzati per il controllo preciso delle funzioni
di livello nelle applicazioni DAW. Ci sono 8
fader di canale e 1 master sulla destra. I fader
possono essere utilizzati anche per il controllo
del drawbar di organi virtuali. Per questo
utilizzo, il campo di valori può essere invertito
nel software dell'editor X-TOUCH (min = 127,
max = 0). Accanto ai numeri dei fader (1, 2,
3 ..) si trova la tipica stampa di un organo a
barra di traino (16 ', 5 1⁄3', 8 'ecc.).
(4) Seleziona i pulsanti – questi 9 pulsanti
sono generalmente utilizzati per applicazioni
di illuminazione (spotlight on / off) e trigger di
sample (note on / off).
(5) Pulsante MC – questo pulsante di selezione
può essere utilizzato anche per commutare
l'unità tra la modalità Mackie Control e la
modalità standard. Vedere la sezione "Guida
introduttiva" per ulteriori dettagli.
(6) Seleziona i pulsanti – questi 6 pulsanti
sono tipicamente usati per applicazioni di
trasporto DAW (es. Play, rec, stop). Possono
anche essere riconfigurati utilizzando il
software dell'editor X-TOUCH.
(7) Pulsanti Layer A e B. – questi 2 pulsanti
consentono la selezione tra preset layer A
(mixer control) e B (instrument control), in
modalità standard. In modalità MC, ci sono
diverse assegnazioni. Vedere Mappe MIDI alle
pagine da 19 a 21. I preset possono essere
salvati o caricati su e dal computer utilizzando
il software dell'editor X-TOUCH.
(8) Sezione LED – questi LED mostrano lo stato
dell'X-TOUCH COMPACT:
INTERFACCIA USB – acceso quando l'unità è
collegata correttamente alla porta USB di un
computer live
MIDI IN – acceso quando vengono ricevuti
dati MIDI
MIDI OUT – si accende quando vengono
inviati dati MIDI
FOOT SW – acceso quando l'interruttore a
pedale è in funzione
FOOT EXP – acceso quando il pedale di
espressione è in funzione
MODE MC – acceso quando l'unità è in
modalità Mackie Control
AC IN – collegare saldamente qui il cavo di
(9)
alimentazione CA fornito.
ENERGIA – premere per accendere l'unità,
(10)
premere per spegnerla.
HUB USB – questi 2 connettori USB di tipo
(11)
A vengono utilizzati per collegare hardware
USB esterno come un mouse USB, una
tastiera, controller MIDI USB come X-TOUCH
MINI e tastiere MIDI USB. L'Hub comunica
direttamente al computer e non all'X-TOUCH
COMPACT. Ogni connettore può fornire
alimentazione USB 5V. L'hub è attivo solo
quando l'X-TOUCH COMPACT è acceso e, in
modalità USB, è collegato a un computer live
tramite il connettore USB MIDI.
USB MIDI – questo connettore USB di tipo
(12)
B viene utilizzato per il collegamento alla
porta USB di un computer per il trasferimento
dei dati MIDI (invio / ricezione) e per le
comunicazioni USB Hub. L'X-TOUCH COMPACT
funzionerà in modalità USB quando è
collegato a un computer live tramite il cavo
USB in dotazione. Può anche funzionare in
modalità stand-alone senza connessione USB.
MIDI OUT – questo connettore DIN a 5 pin
(13)
invia i dati MIDI a dispositivi MIDI esterni. In
modalità USB, l'X-TOUCH COMPACT invia solo i
dati MIDI ricevuti direttamente dal computer
host. In modalità stand-alone, invia dati MIDI
da X-TOUCH COMPACT, uniti a qualsiasi segnale
MIDI IN.
MIDI IN – questo connettore DIN a 5 pin
(14)
riceve i dati MIDI da dispositivi MIDI esterni. In
modalità USB, l'X-TOUCH COMPACT indirizza
i dati MIDI in ingresso solo al computer
host. In modalità stand-alone, lo indirizza al
connettore MIDI OUT (attraverso i dati) e lo
invia anche all'X-TOUCH COMPACT (feedback
dei parametri).
Pedale di espressione per il controllo
(15)
del piede – questo connettore da 1/4 "viene
utilizzato per un pedale swell standard
per il controllo continuo dei dati MIDI. Il
software dell'editor consente il controllo
sull'assegnazione dei dati MIDI e sul
comportamento del controllo.
Interruttore a pedale con comando a
(16)
pedale – Questo connettore da 1/4 "viene
utilizzato per un pedale sustain standard
per il controllo momentaneo o alternato dei
dati MIDI. Il software dell'editor consente
il controllo sull'assegnazione dei dati MIDI,
sul comportamento degli interruttori e
sulla polarità.
