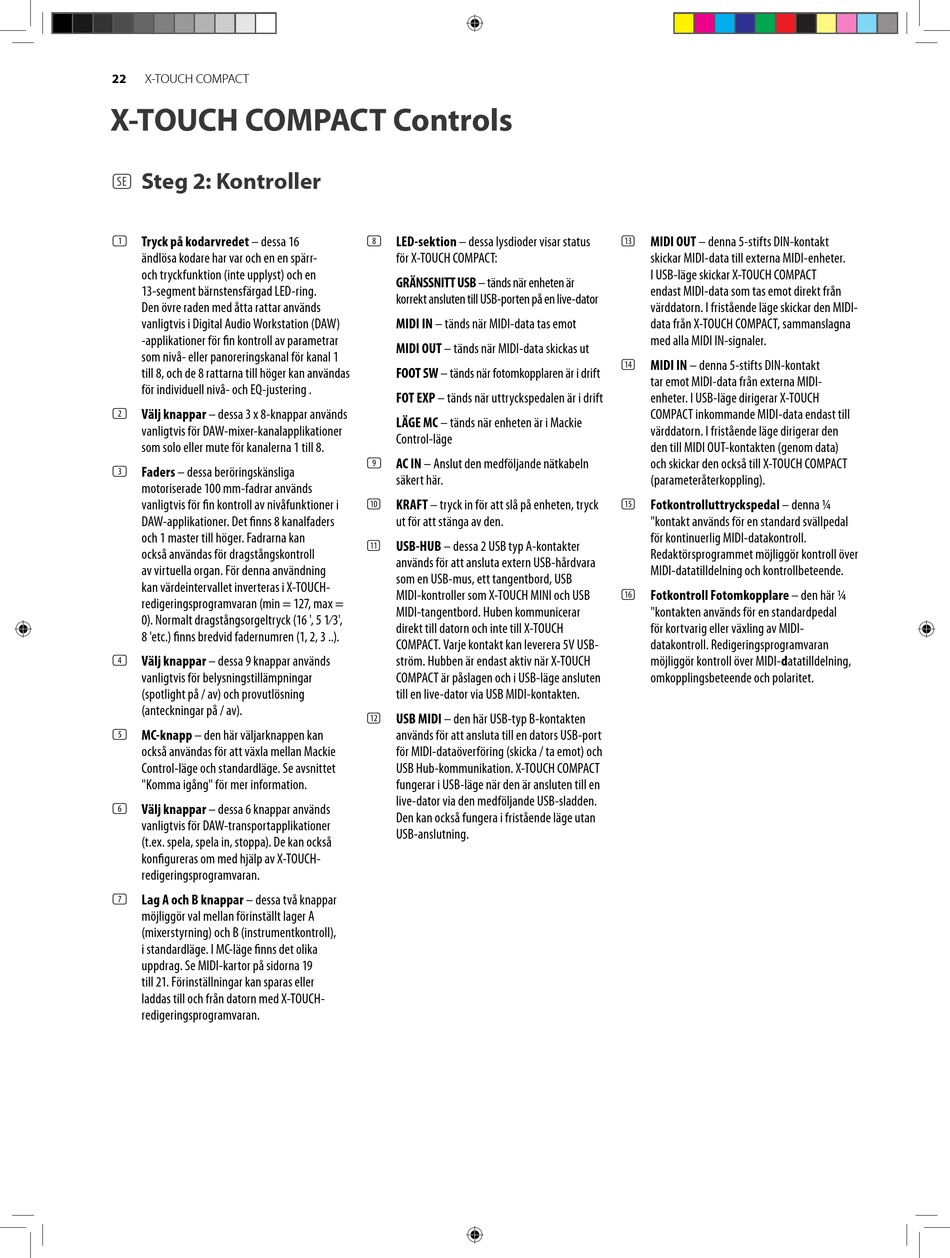

22
X-TOUCH COMPACT
X-TOUCH COMPACT Controls
Steg 2: Kontroller
(SE)
(1) Tryck på kodarvredet – dessa 16
ändlösa kodare har var och en en spärr-
och tryckfunktion (inte upplyst) och en
13-segment bärnstensfärgad LED-ring.
Den övre raden med åtta rattar används
vanligtvis i Digital Audio Workstation (DAW)
-applikationer för fin kontroll av parametrar
som nivå- eller panoreringskanal för kanal 1
till 8, och de 8 rattarna till höger kan användas
för individuell nivå- och EQ-justering .
(2) Välj knappar – dessa 3 x 8-knappar används
vanligtvis för DAW-mixer-kanalapplikationer
som solo eller mute för kanalerna 1 till 8.
(3) Faders – dessa beröringskänsliga
motoriserade 100 mm-fadrar används
vanligtvis för fin kontroll av nivåfunktioner i
DAW-applikationer. Det finns 8 kanalfaders
och 1 master till höger. Fadrarna kan
också användas för dragstångskontroll
av virtuella organ. För denna användning
kan värdeintervallet inverteras i X-TOUCH-
redigeringsprogramvaran (min = 127, max =
0). Normalt dragstångsorgeltryck (16 ', 5 1⁄3',
8 'etc.) finns bredvid fadernumren (1, 2, 3 ..).
(4) Välj knappar – dessa 9 knappar används
vanligtvis för belysningstillämpningar
(spotlight på / av) och provutlösning
(anteckningar på / av).
(5) MC-knapp – den här väljarknappen kan
också användas för att växla mellan Mackie
Control-läge och standardläge. Se avsnittet
"Komma igång" för mer information.
(6) Välj knappar – dessa 6 knappar används
vanligtvis för DAW-transportapplikationer
(t.ex. spela, spela in, stoppa). De kan också
konfigureras om med hjälp av X-TOUCH-
redigeringsprogramvaran.
(7) Lag A och B knappar – dessa två knappar
möjliggör val mellan förinställt lager A
(mixerstyrning) och B (instrumentkontroll),
i standardläge. I MC-läge finns det olika
uppdrag. Se MIDI-kartor på sidorna 19
till 21. Förinställningar kan sparas eller
laddas till och från datorn med X-TOUCH-
redigeringsprogramvaran.
(8) LED-sektion – dessa lysdioder visar status
för X-TOUCH COMPACT:
GRÄNSSNITT USB – tänds när enheten är
korrekt ansluten till USB-porten på en live-dator
MIDI IN – tänds när MIDI-data tas emot
MIDI OUT – tänds när MIDI-data skickas ut
FOOT SW – tänds när fotomkopplaren är i drift
FOT EXP – tänds när uttryckspedalen är i drift
LÄGE MC – tänds när enheten är i Mackie
Control-läge
(9) AC IN – Anslut den medföljande nätkabeln
säkert här.
KRAFT – tryck in för att slå på enheten, tryck
(10)
ut för att stänga av den.
USB-HUB – dessa 2 USB typ A-kontakter
(11)
används för att ansluta extern USB-hårdvara
som en USB-mus, ett tangentbord, USB
MIDI-kontroller som X-TOUCH MINI och USB
MIDI-tangentbord. Huben kommunicerar
direkt till datorn och inte till X-TOUCH
COMPACT. Varje kontakt kan leverera 5V USB-
ström. Hubben är endast aktiv när X-TOUCH
COMPACT är påslagen och i USB-läge ansluten
till en live-dator via USB MIDI-kontakten.
USB MIDI – den här USB-typ B-kontakten
(12)
används för att ansluta till en dators USB-port
för MIDI-dataöverföring (skicka / ta emot) och
USB Hub-kommunikation. X-TOUCH COMPACT
fungerar i USB-läge när den är ansluten till en
live-dator via den medföljande USB-sladden.
Den kan också fungera i fristående läge utan
USB-anslutning.
MIDI OUT – denna 5-stifts DIN-kontakt
(13)
skickar MIDI-data till externa MIDI-enheter.
I USB-läge skickar X-TOUCH COMPACT
endast MIDI-data som tas emot direkt från
värddatorn. I fristående läge skickar den MIDI-
data från X-TOUCH COMPACT, sammanslagna
med alla MIDI IN-signaler.
MIDI IN – denna 5-stifts DIN-kontakt
(14)
tar emot MIDI-data från externa MIDI-
enheter. I USB-läge dirigerar X-TOUCH
COMPACT inkommande MIDI-data endast till
värddatorn. I fristående läge dirigerar den
den till MIDI OUT-kontakten (genom data)
och skickar den också till X-TOUCH COMPACT
(parameteråterkoppling).
Fotkontrolluttryckspedal – denna 1/4
(15)
"kontakt används för en standard svällpedal
för kontinuerlig MIDI-datakontroll.
Redaktörsprogrammet möjliggör kontroll över
MIDI-datatilldelning och kontrollbeteende.
Fotkontroll Fotomkopplare – den här 1/4
(16)
"kontakten används för en standardpedal
för kortvarig eller växling av MIDI-
datakontroll. Redigeringsprogramvaran
möjliggör kontroll över MIDI-datatilldelning,
omkopplingsbeteende och polaritet.
