Maniement
5.3
Zones de préhension
1
2
3
4

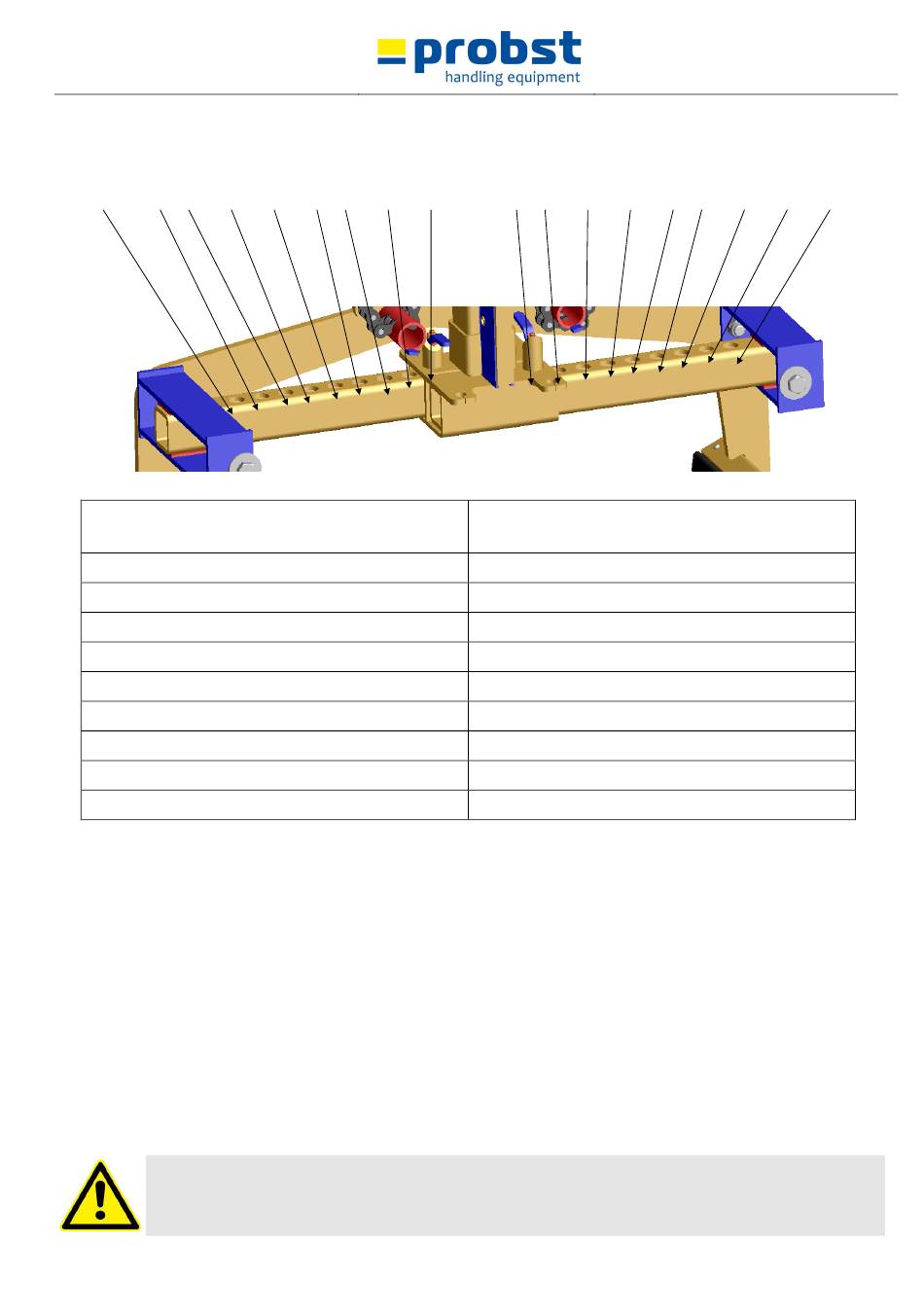

Réglage des zones de préhension via les positions
des trous de réglage (symétrique) :
Pos.1
+ Pos.1
(droite)
(gauche)
Pos.2
+ Pos.2
(droite)
(gauche)
Pos.3
+ Pos.3
(droite)
(gauche)
Pos.4
+ Pos.4
(droite)
(gauche)
Pos.5
+ Pos.5
(droite)
(gauche)
Pos.6
+ Pos.6
(droite)
(gauche)
Pos.7
+ Pos.7
(droite)
(gauche)
Pos.8
+ Pos.8
(droite)
(gauche)
Pos.9
+ Pos.9
(droite)
(gauche)
6
Maniement
6.1
Maniement de appareil avec mécanisme de changement
•
L'appareil est relié à l'engin de levage / l'engin porteur (par ex. pelle mécanique)
•
Ajuster l'ouverture de l´appareil en fonction du bloc à transporter.
•
A l'aide du matériel de levage, placer l´appareil au-dessus du bloc et la descendre en position.
•
Dès que la pince est complètement descendue, le mécanisme se déverrouille et la pince se referme sous
l'effet de la traction.
•
Le bloc peut alors être acheminé et déposé à destination
•
Dès que le bloc est déposé, l'inverseur automatique se verrouille à nouveau libérant ainsi l´appareil qui
peut alors être soulevée.
•
L´appareil est ainsi un OUTIL MONO-CONDUCTEUR.
Sans engin de levage / engin porteur, l'appareil doit toujours être déposé sur un sol plan. Les bras doivent
être suffisamment ouverts afin de garantir une position sûre pour l'appareil. Risque de basculement dans le
cas contraire !
5310.0256
5
6
7
8
9
9
8
7
6
Zones de préhension possibles pour
les produits préhensibles (dimensions de produit) :
de
~ 0
à
de
~ 80
à
de
~ 160
à
de
~ 270
à
de
~ 350
à
de
~ 430
à
de
~ 500
à
de
~ 570
à
de
~ 640
à
V8
5
4
3
2
~ 80
mm
~ 160
mm
~ 270
mm
~ 350
mm
~ 430
mm
~ 500
mm
~ 570
mm
~ 640
mm
~ 730
mm
15 / 20
1
FR
