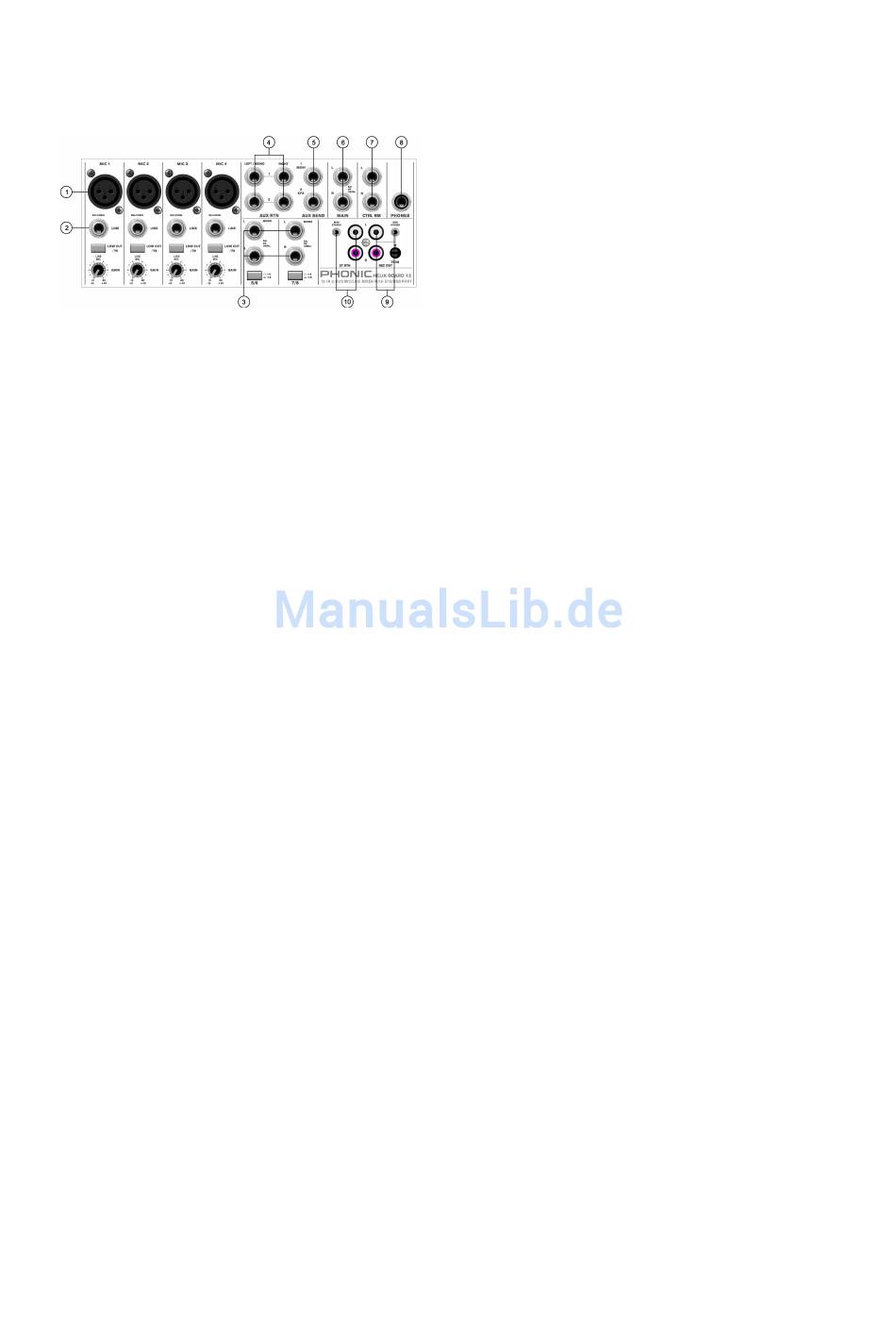

BESCHREIBUNG DES
ANSCHLUSSFELDS
EIN- UND AUSGÄNGE
1. XLR BAL / UNBAL MIC EINGÄNGE
Die symmetrischen Mikrofoneingänge sind
als weibliche XLR Buchsen ausgelegt. Hier
können Mikrofone oder DI Boxen mit
Mikrofonpegel angeschlossen werden. Wir
empfehlen die
professionellen
symmetrischen Ausgängen,
dynamisch, Kondensator-
Bändchenmikrofon. Benutzen Sie bitte nur
hochwertige, niederohmige Kabel und
achten Sie auf
Steckerbelegung.
Wenn Sie ein Kondensatormikrofon oder
eine aktive DI Box benutzen, benötigen Sie
+48V Phantomspeisung. Wenn Sie die
Phantomspeisung einschalten, sollten alle
Lautstärke Regler (Eingangskanäle, Master)
runter gedreht sein.
Störgeräusche in den angeschlossenen
Lautsprechern zu vermeiden, sollten Sie
Kondensatormikrofone nicht einstecken,
solange die
eingeschaltet ist.
Also: Erst Mikrofon oder DI Box einstecken,
dann Phantomspeisung
(siehe auch # 17).
Anmerkung: Wenn Sie unsymmetrische Mikrofone
oder Line Signale an den XLR Eingang angeschlossen
haben, dürfen Sie die Phantomspeisung nicht
verwenden!
PHONIC CORPORATION – Bedienungsanleitung Helix Board 12
Verwendung von
Mikrofonen mit
egal ob
oder
die richtige
Um übermäßige
Phantomspeisung
einschalten....
2. LINE
An diese dreipolige 6,3 mm Klinkenbuchse
werden Geräte
angeschlossen, also mit Ausnahme von
Mikrofonen, Geräte
elektronische Drums, CD Spieler usw.
Es können symmetrische
unsymmetrische
werden. Wenn Sie einen unsymmetrischen
6,3 mm Klinkenstecker
wandelt der Line Eingang das Signal, das
am Ring anliegt, automatisch in Masse um.
Der Ring muss mit Masse verbunden sein,
wenn das Signal unsymmetrisch ist.
3. STEREO LINE EINGÄNGE
HELIX BOARD 12 verfügt über einige Stereo
Kanäle, die jeweils mit zwei symmetrischen
6,3 mm TRS Mono
ausgestattet sind
unsymmetrische Signale
Diese Stereo Eingangskanäle
stereophone Leitungspegel ausgelegt, also
die linken und
beispielweise eines Keyboards, eines Drum
Computers, Synthesizers, Samplers, eines
Effektgeräts, oder eines HiFi Geräts wie CD,
DVD, MD oder DAT Players.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
Das Signal wird automatisch auch auf den
rechten Kanal gelegt, der Kanal verhält
sich dann wie ein reiner Monokanal.
Umgekehrt funktioniert dies nicht, d.h.
wenn Sie nur den
verwenden, erscheint das Signal auch nur
in der rechten Summe.
Mikrofon- und Line Eingänge sollten nicht
gleichzeitig belegt werden, sonst kommt es
zu Beeinträchtigungen der Signale und
Rückkopplungen – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.
4. STEREO RTN 1 und RTN 2
Diese Klinkenbuchsen
Eingänge, die direkt auf die Summe
gehen. Hier werden in der Regel die
Rückführung, also das linke und rechte
Ausgangssignal
Effektprozessors angeschlossen. Sie können
jedoch selbstverständlich
zusätzliche Eingänge mit Lautstärkeregler
verwendet werden.
Ist das Eingangssignal mono, sollte nur der
linke Eingang „L (MONO)" benutzt werden.
mit Linienpegel
wie Keyboards,
oder
Signale verarbeitet
verwenden,
Klinkenbuchsen
(Sie können auch
anschließen).
sind für
rechten Ausgänge
rechten Eingang
sind weitere
eines externen
einfach als
