Einstellungen

5 Einstellungen
5.1

Einstellung des Greifbereichs

Bevor ein Greifgut angehoben und versetzt werden kann, muss der entsprechende Greifbereich eingestellt
werden.
•
Die Einstellung des Greifbereichs darf niemals auf beiden Seiten gleichzeitig erfolgen.
Immer Greifbereich zuerst auf der einen u. dann auf der anderen Seite einstellen.
•
Federriegel nach oben ziehen, um 180° verdrehen und in Kerbe arretieren.
•
Rechteckrohr verschieben, bis der Greifbereich ca. 5 cm größer ist als das Greifgut selbst.
•
Federriegel wieder nach oben ziehen und um 180° verdrehen.
•
Rechteckrohr solange hin und herschieben, bis der Federriegel in das entsprechende Loch
einrastet.
•
Greifbereichsverstellung muss generell symmetrisch erfolgen.
Das heißt es muss bei beiden Rechteckrohren jeweils das gleiche Verstellloch verwendet
werden.
Vorsicht bei der Einstellung des Greifbereiches.
Verletzungsgefahr der Hände! → Schutzhandschuhe verwenden.

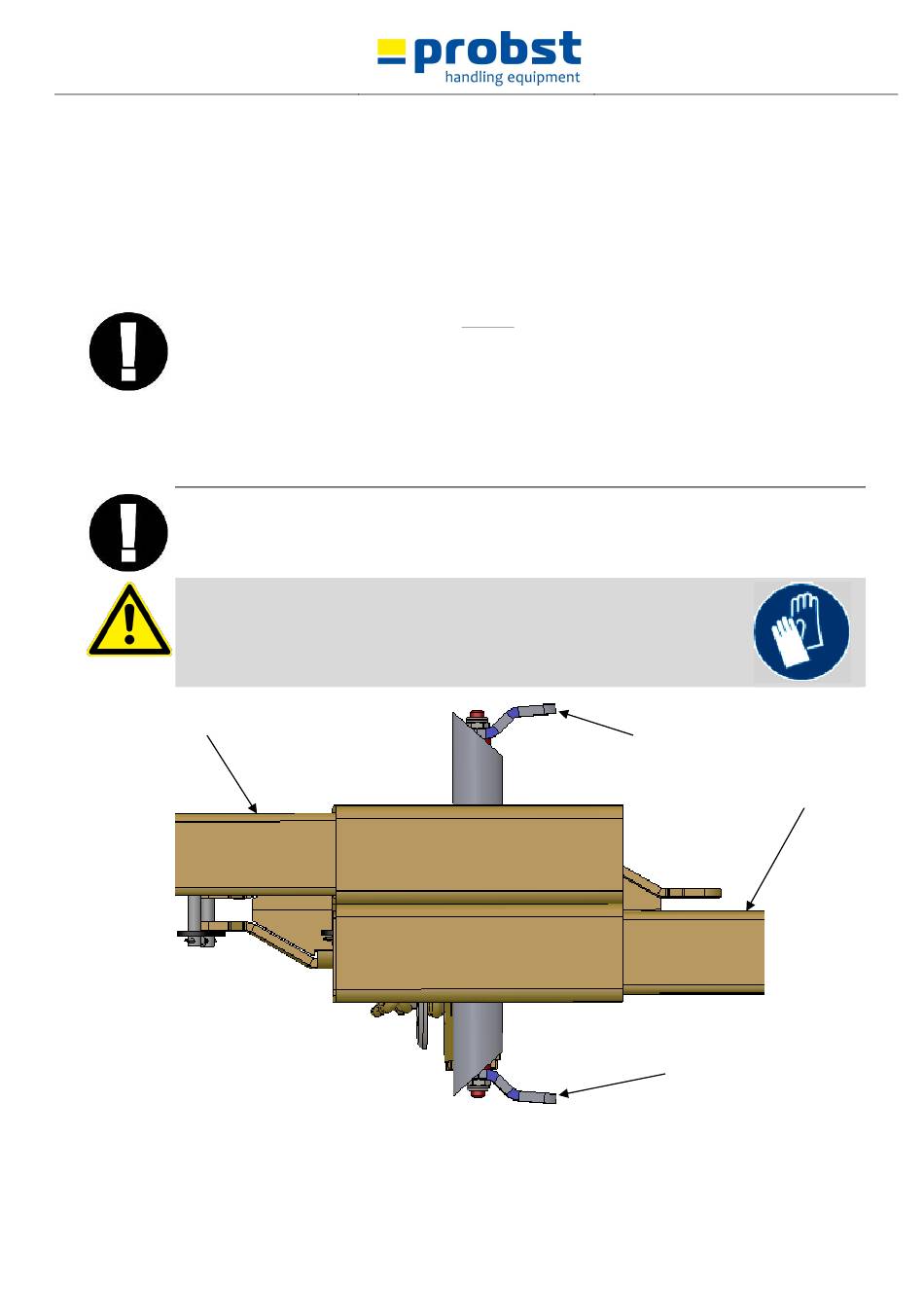

Rechteckrohr
Draufsicht von unten
5310.0120 V4
Federriegel
Rechteckrohr
Federriegel
