nVorderansicht
1
2
1. Fernbedienungssensor (Siehe Seite 16.)
2. Betriebs-LED (Siehe Seite 17.)
3. Lautsprecher
nRückansicht
6
7
8
9
10
11
24
6. Belüftungsöffnungen
7. Taste POWER (Ein/Aus) (Siehe Seite 17.)
8. Taste MENU (Menü) (Siehe Seite 21.)
9. Taste INPUT (Eingang)/ENTER (Eintreten)
(Siehe Seite 21.)
10. Cursorsteuerung (
(Siehe Seite 21.)
11. Taste VOL +/- (Lautstärke) (Siehe Seite 21.)
12. USB-Kabel (für Touch-Panel) (Siehe Seite 13.)
13. HDMI3-Eingangsanschluss (INPUT3) (Siehe Seite 13.)
14. HDMI2-Eingangsanschluss (INPUT2) (Siehe Seite 13.)
15. HDMI1-Eingangsanschluss (INPUT1) (Siehe Seite 13.)
16. Audio Eingangsanschluss (für INPUT2/INPUT6)
(Siehe Seite 13.)

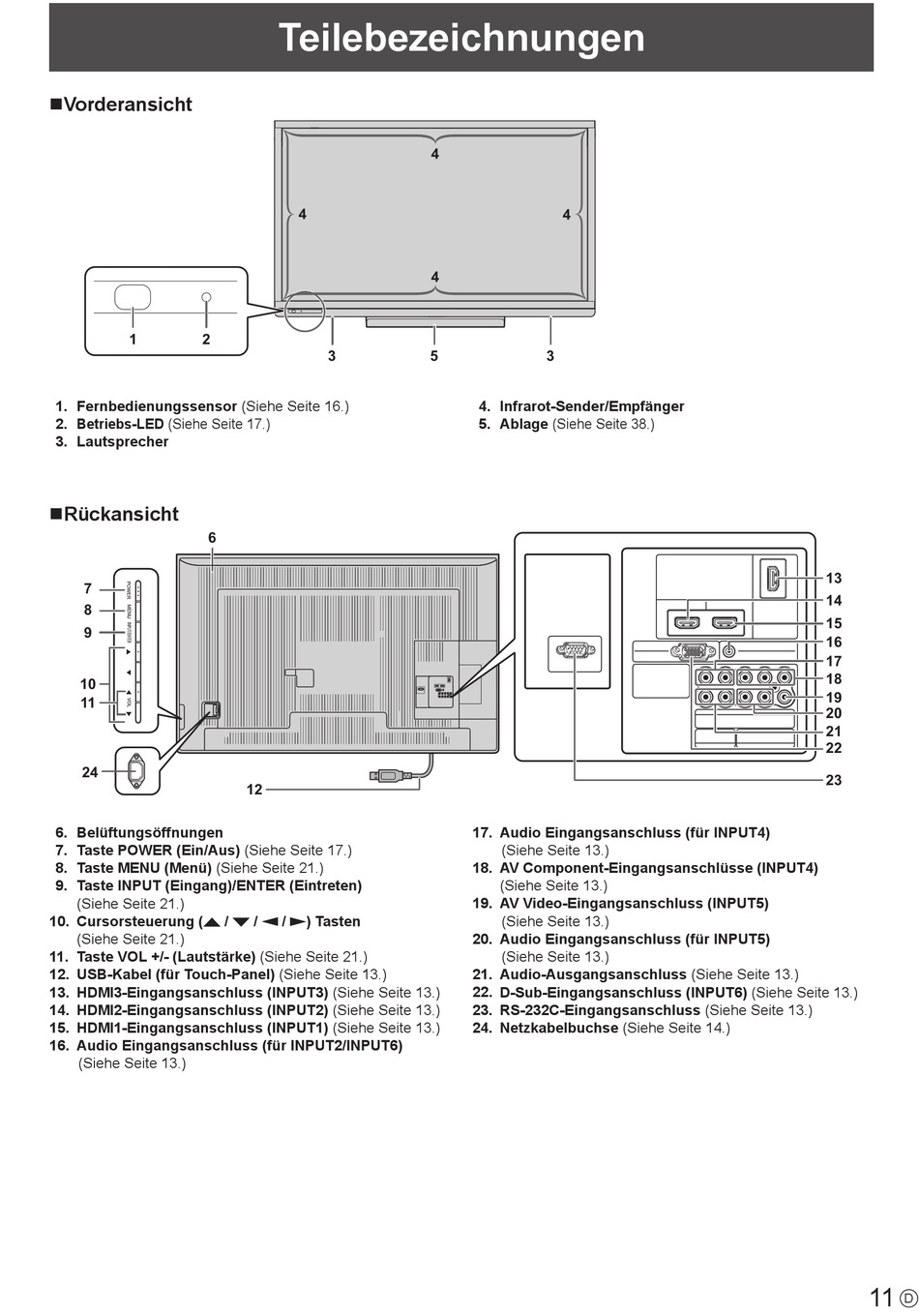

Teilebezeichnungen
4
3
12
/
/
/
) Tasten
4
4
4
5
3
4. Infrarot-Sender/Empfänger
5. Ablage (Siehe Seite 38.)
17. Audio Eingangsanschluss (für INPUT4)
(Siehe Seite 13.)
18. AV Component-Eingangsanschlüsse (INPUT4)
(Siehe Seite 13.)
19. AV Video-Eingangsanschluss (INPUT5)
(Siehe Seite 13.)
20. Audio Eingangsanschluss (für INPUT5)
(Siehe Seite 13.)
21. Audio-Ausgangsanschluss (Siehe Seite 13.)
22. D-Sub-Eingangsanschluss (INPUT6) (Siehe Seite 13.)
23. RS-232C-Eingangsanschluss (Siehe Seite 13.)
24. Netzkabelbuchse (Siehe Seite 14.)
13
14
15
16
17
18
19
20
21
22
23
