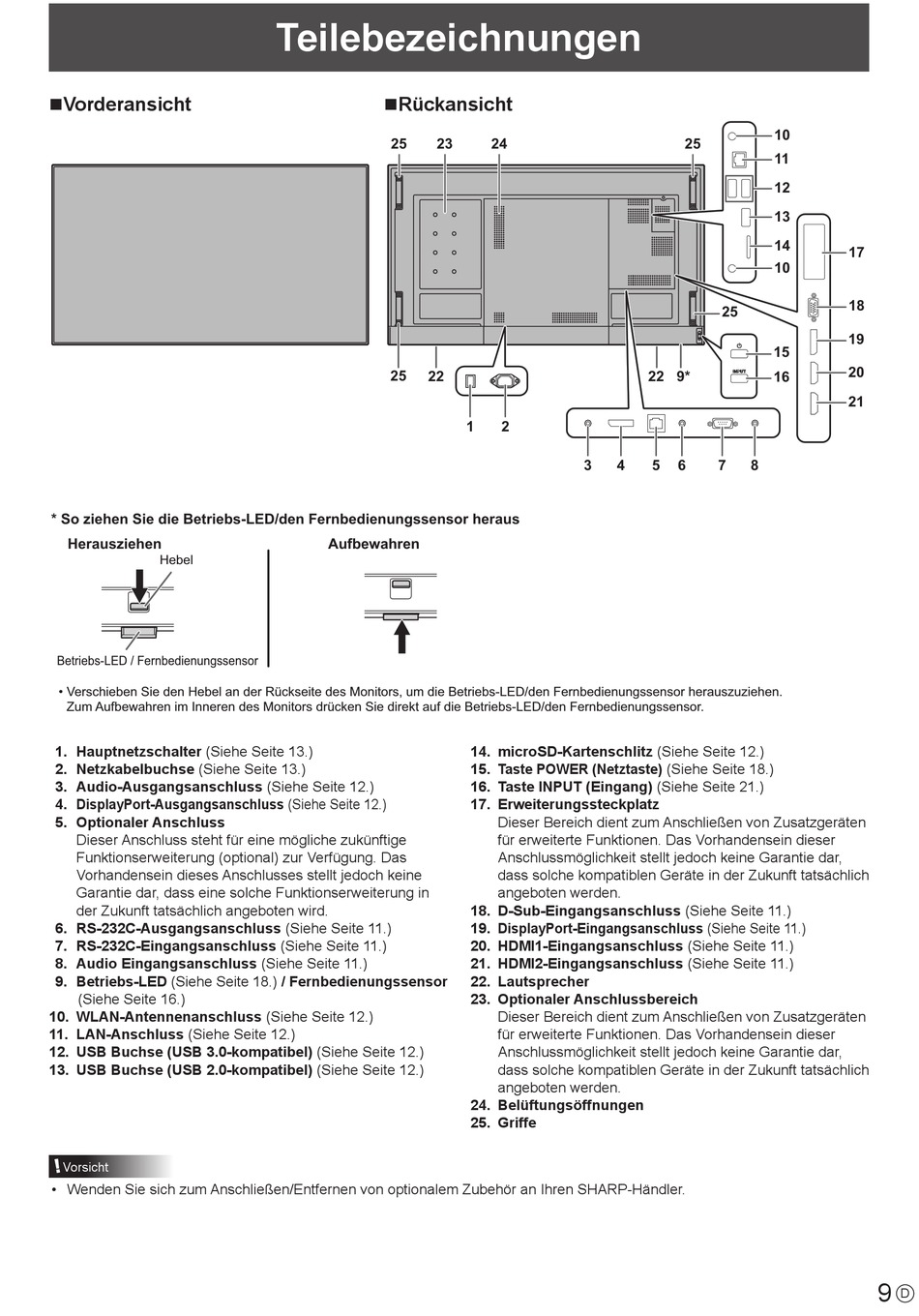

nVorderansicht
* So ziehen Sie die Betriebs-LED/den Fernbedienungssensor heraus
Herausziehen
Hebel
Betriebs-LED / Fernbedienungssensor
• Verschieben Sie den Hebel an der Rückseite des Monitors, um die Betriebs-LED/den Fernbedienungssensor herauszuziehen.
Zum Aufbewahren im Inneren des Monitors drücken Sie direkt auf die Betriebs-LED/den Fernbedienungssensor.
1. Hauptnetzschalter (Siehe Seite 13.)
2. Netzkabelbuchse (Siehe Seite 13.)
3. Audio-Ausgangsanschluss (Siehe Seite 12.)
4. DisplayPort-Ausgangsanschluss (Siehe Seite 12.)
5. Optionaler Anschluss
Dieser Anschluss steht für eine mögliche zukünftige
Funktionserweiterung (optional) zur Verfügung. Das
Vorhandensein dieses Anschlusses stellt jedoch keine
Garantie dar, dass eine solche Funktionserweiterung in
der Zukunft tatsächlich angeboten wird.
6. RS-232C-Ausgangsanschluss (Siehe Seite 11.)
7. RS-232C-Eingangsanschluss (Siehe Seite 11.)
8. Audio Eingangsanschluss (Siehe Seite 11.)
9. Betriebs-LED (Siehe Seite 18.) / Fernbedienungssensor
(Siehe Seite 16.)
10. WLAN-Antennenanschluss (Siehe Seite 12.)
11. LAN-Anschluss (Siehe Seite 12.)
12. USB Buchse (USB 3.0-kompatibel) (Siehe Seite 12.)
13. USB Buchse (USB 2.0-kompatibel) (Siehe Seite 12.)
Vorsicht
• Wenden Sie sich zum Anschließen/Entfernen von optionalem Zubehör an Ihren SHARP-Händler.

Teilebezeichnungen

nRückansicht
25
23
25
22
Aufbewahren
24
1
2
3
4
14. microSD-Kartenschlitz (Siehe Seite 12.)
15. Taste POWER (Netztaste) (Siehe Seite 18.)
16. Taste INPUT (Eingang) (Siehe Seite 21.)
17. Erweiterungssteckplatz
Dieser Bereich dient zum Anschließen von Zusatzgeräten
für erweiterte Funktionen. Das Vorhandensein dieser
Anschlussmöglichkeit stellt jedoch keine Garantie dar,
dass solche kompatiblen Geräte in der Zukunft tatsächlich
angeboten werden.
18. D-Sub-Eingangsanschluss (Siehe Seite 11.)
19. DisplayPort-Eingangsanschluss (Siehe Seite 11.)
20. HDMI1-Eingangsanschluss (Siehe Seite 11.)
21. HDMI2-Eingangsanschluss (Siehe Seite 11.)
22. Lautsprecher
23. Optionaler Anschlussbereich
Dieser Bereich dient zum Anschließen von Zusatzgeräten
für erweiterte Funktionen. Das Vorhandensein dieser
Anschlussmöglichkeit stellt jedoch keine Garantie dar,
dass solche kompatiblen Geräte in der Zukunft tatsächlich
angeboten werden.
24. Belüftungsöffnungen
25. Griffe
10
25
11
12
13
14
10
25
15
22 9*
16
5
6
7
8
17
18
19
20
21
9
D
