Planung und Installation
Industrial Line EcoTouch 5050T
2-stufig (0 % - 50 % - 100 %)
WATERKOTTE GmbH, Gewerkenstraße 15, D-44628 Herne
Tel.: 0049/(0)2323/9376-0, Fax: 0049/(0)2323/9376-99, E-Mail: info@waterkotte.de
Internet: http://www.waterkotte.de
Z21125 / 13.11.2019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WATERKOTTE EcoTouch 5050T

Inhaltszusammenfassung für WATERKOTTE EcoTouch 5050T

  • Seite 1 Planung und Installation Industrial Line EcoTouch 5050T 2-stufig (0 % - 50 % - 100 %) WATERKOTTE GmbH, Gewerkenstraße 15, D-44628 Herne Tel.: 0049/(0)2323/9376-0, Fax: 0049/(0)2323/9376-99, E-Mail: info@waterkotte.de Internet: http://www.waterkotte.de Z21125 / 13.11.2019...
  • Seite 2 Schriftlegung; Änderungen, die dem technischen Fortschritt dienen, vor- behalten. Diese Publikation wurde mit der nötigen Sorgfalt durchgeführt. WATERKOTTE GmbH übernimmt für verbleibende Fehler oder Auslas- sungen sowie für eventuell entstehende Schäden keine Haftung. Hinweis: Dieses Symbolzeichen ist nur für EU-Länder bestimmt.

  • Seite 3: Inhaltsverzeichnis

    Übersicht (Gerät geschlossen) ..................10 Übersicht (Gerät geöffnet) ....................11 Komponenten und Aufbau ..................... 12 Heizzentrale EcoTouch 5050T ..................12 Aufbau ..........................12 4.2.1 Wärmepumpen Heizzentrale Baureihe EcoTouch 5050T ........12 4.2.2 Wärmepumpen Modul ..................12 Elektrische Ausrüstung ....................13 4.3.1 Elektronische Wärmepumpenregelung..............13 4.3.2...
  • Seite 4 14.3 Grundwasser- (Systemtrennung) oder Erdreich, FBH ohne ERR dezentrale WWB ..44 14.4 Grundwasser- (Systemtrennung) oder Erdreich - mit Anschlusszubehör F10815 (Option) 45 14.5 Grundwasser- (Systemtrennung) oder Erdreich - mit Anschlusszubehör F10815 (Option)46 Technische Daten ......................... 47 4 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 5: Sicherheit

    Zustand. Erneuern Sie beschädigte oder unlesbar gewordene Schilder umgehend. 1.2.2 Vor der ersten Nutzung Machen Sie sich vor der ersten Benutzung Ihrer WATERKOTTE- Wärmepumpe vertraut mit:  den Bedien- und Steuerelementen Ihrer WATERKOTTE-Wärmepumpe  der Ausstattung der Wärmepumpe ...

  • Seite 6: Umweltschutz

    Originalteile sind speziell für Ihre Wärmepumpe konzipiert. Bei fremdbezo- genen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und sicher- heitsgerecht konstruiert und gefertigt sind. Teile und Sonderausstattungen, die nicht von WATERKOTTE geliefert wur- den, sind nicht zur Verwendung an der Wärmepumpe freigegeben. 1.3 Gefahren Beachten Sie folgende Punkte unbedingt, um lebensgefährliche Verletzun-...
  • Seite 7 Wiederholtes Wiedereinschalten der Wärmepumpe kann Totalschaden ver- ursachen! Bei Ausfall der Wärmepumpe muss vor dem Wiedereinschalten eine Überprüfung durch qualifiziertes und autorisiertes Personal erfolgen. Aufgrund des Prüfstandbetriebes kann die Wärmepumpe Ethylen- Glykolreste beinhalten. 7 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 8: Besondere Arten Von Gefahren

     Nur ausreichend qualifiziertes und autorisiertes Personal die Wärme- pumpe bedient, wartet und repariert.  Keiner der an der Wärmepumpe angebrachten Sicherheits- und Warn- hinweise entfernt oder beschädigt wird. 1.6 Mitgeltende Dokumente  Bedienungsanleitung: WATERKOTTE Wärmepumpen-Regler. 8 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 9: Funktionsprinzip Der Wärmepumpe

    Kühlung in Ihrem Haus benötigen Sie:  eine Wärmequelle (Erdbohrung mit Erdwärmesonden oder mit Grund- wasserentnahme -einleitung)  die Heizzentrale EcoTouch 5050T  einen Trinkwasserspeicher Abbildung 1: Energieanteile bei Nutzung einer Erdwärmepumpe 9 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 10: Produktbeschreibung

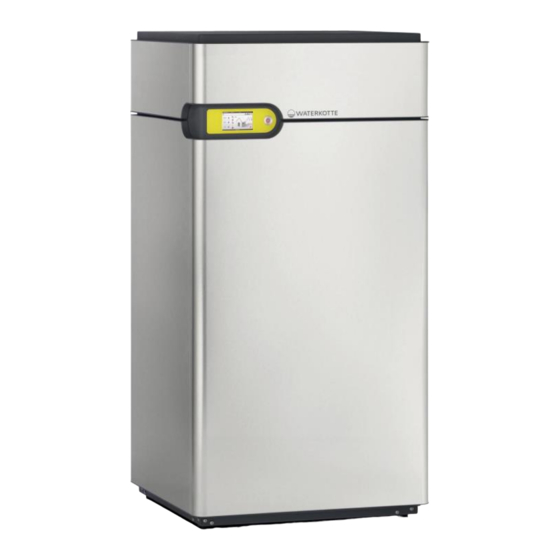

    Produktbeschreibung 3 Produktbeschreibung 3.1 Übersicht (Gerät geschlossen) ① ② Abbildung 2: Heizzentrale EcoTouch 5050T EIN / AUS-Taster (Steuerung) Touch Screen (elektronischer Wärmepumpenregler) 10 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 11: Übersicht (Gerät Geöffnet)

    Produktbeschreibung 3.2 Übersicht (Gerät geöffnet) ① ② Abbildung 3: EcoTouch 5050T(Draufsicht, geöffnet) Kabeldurchführungen Elektroanschlussleiste 11 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 12: Komponenten Und Aufbau

    Die Qualität der Herstellung erfolgt auf der Basis von ISO 9000ff, ergänzt durch eine automatisierte, Computer überwachte Qualitäts- prüfung (Druckstress und Helium Lecktest) sowie Prüfung sämtlicher Para- meter in einem abschließenden Probebetrieb. Elektronisches Expansions- ventil. 12 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 13: Elektrische Ausrüstung

    Erfüllt werden sämtliche Aufgaben hinsichtlich Regelung (abhängig von der Außentemperatur mit Pilotraumführung), Steuerung, Überwachung, Eigen- diagnose, Speicherung der Daten bei Ausfall usw. Bei Einsatz in von WATERKOTTE nicht freigegebenen Systemen übernimmt WATERKOTTE ausdrücklich keine Funktionsgarantie. Eine Haftung für Fol- geschäden durch nicht ordnungsgemäße Funktion innerhalb dieser Syste- me wird ausdrücklich ausgeschlossen.

  • Seite 14: Transport

    Nach Entfernen oder Lösen des Kartons darf das Gerät nicht mehr durch Druck auf die Rohrleitungen oder Gehäuseverkleidung gekippt werden, da ansonsten Gehäuseteile und Rohrleitungen verbogen werden können. 14 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 15: Aufstellung

    Wärmepumpen die Größe des minimalen Aufstellraums (Vmin) fol- gendermaßen berechnet: Vmin = m/c m = Kältemittelfüllmenge in kg c = praktischer Grenzwert in kg/m³ (für R410A gilt c = 0,44 kg/m³) 15 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 16: Fundamenterstellung Und Aufstellung Der Wärmepumpe

    3-lagige Schalldämmung aus Polyurethan-Kautschuk Rohfußboden / -decke Trittschall- und Wärmedämmung Estrich Fundamentsockel aus Beton Abmessungen Fundamentsockel (Angaben in mm) Baureihe Breite Tiefe Höhe EcoTouch 5050T 850 mm 700 mm 150 mm 16 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 17: Montage Des Deckels Und Der Verkleidungsbleche

    Blechkante um die Haltebolzen nicht zu beschädi- gen (siehe Abbildung).  Das Demontagewerkzeug wird mit mäßiger Kraft, von Hand, in den Spalt zwischen den Front- und Seitenblech eingetrieben. 17 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 18: Installation Und Anschluss

    Das System ist dann entsprechend zu kennzeichnen und die Wartungsvor- schriften des Lieferanten sind unbedingt zu befolgen. Bezeichnung für Ein- und Austritt sind zu beachten. Systeme bei Frostgefahr durch Zugabe von Frostschutzmittel gegen Eisbildung schützen. 18 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 19 Daten“ (5K Spreizung).  Die Heizungsanschlüsse (2“) sind ausgeführt als Rohr-Außengewinde zum flachdichtenden Anschluss mit Überwurfmutter und Einlegeteil.  Die Umwälzpumpen besitzen ein innen beschichtetes Gehäuse (Kunst- stoff). 19 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 20: Wärmepumpe Mit Fußbodenheizung

    Für das Heizen eines Schwimmbeckens werden folgende Komponenten benötigt:  1x 3-Wege-Motorkugelventil (Z20638)  1x Schwimmbeckenfühler mit Tauchhülse (Z14783 und Z13344)  1x Schwimmbad-Erweiterungskit (P11108, P11159 oder P11225) 20 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 21: Anschluss An Die Wärmequelle

    Stahl vermieden werden. 7.3.1 Wasser-Glykol Anlagen Um Frostschäden, zu vermeiden, ist die Wärmequellenanlage mit ca. 30 % WATERKOTTE-Ethylen-Glykol (Gefrierpunkt bei ca. -15 °C) zu fül- len. Die Wärmequellenanlage ist mit den Betriebsmedien ordnungsgemäß zu füllen und zu entlüften. 7.3.2 Grundwasserwärmequelle...
  • Seite 22 Trennwärmetauscher eingesetzt. Der gelötete Plattenwärmetauscher besteht aus geprägten Edelstahlplatten 1.4401 bzw. AISI 316. Es ist somit das Korrosionsverhalten von Edelstahl und des Lotmittels Kupfer zu berücksichtigen. 22 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 23 Die genannten Werte sind Richtwerte, die unter bestimmten Betriebsbedin- gungen abweichen können. Sollten Sie Fragen haben, rufen Sie uns bitte an unter Tel.:(+49) (0) 2323 93760 Abbildung 5: Zulässiger Chloridgehalt in Abhängigkeit der Temperatur 23 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 24: Strömungsüberwachung

    Fällt die Wassermenge während des Betriebes unzulässig ab, erfolgt die Abschaltung der Wärmepumpe. Diese Einrichtung bietet die höchste Si- cherheit, weil sie praktisch sämtliche Risiken erfasst, wie z. B. Filterver- schmutzung, Verschmutzung des Verdampfers, Brunnenüberlastung usw. 24 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 25: Reinigung

    Reinigungslösung spülen. Werden Chemikalien zur Reinigung verwendet, ist darauf zu achten, dass diese keine Unverträglichkeit gegenüber Edelstahl / Kupfer aufweisen. Nichtbeachtung kann zur Zerstörung des Plattenwärmetauschers führen! 25 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 26: Grundwasser-Anlage: Trennwärmetauscher

    S c h m u t z f ä n g e r ( 0 , 8 m m M a s c h e n w e i t e ) 26 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 27: Elektroarbeiten

     Vor Zugang zu den Anschlussklemmen müssen alle Versorgungsstrom- kreise unterbrochen werden.  Die Relaisplatine darf nur von Fachpersonal angeschlossen oder ausge- baut werden.  Ein- und Ausbau der Relaisplatine darf nur im spannungsfreien Zustand erfolgen. 27 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 28: Montagevorschrift Außenfühler

    Die Einführung der Leitungen für die elektrische Verdrahtung zur Wärme- pumpe erfolgt durch die Öffnungen an der oberen Rückwand des Gerätes. Mittels der montierten Kabelverschraubung werden die Leitungen befestigt und zugentlastet. 28 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 29: Elektroanschlüsse (3X 400 V)

    Elektroarbeiten 8.3 Elektroanschlüsse (3x 400 V) 29 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 30: Klemmenübersicht X0 Hak

    Elektroarbeiten 8.4 Klemmenübersicht X0 HAK 30 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 31: Klemmenübersicht X1 230 V

    Elektroarbeiten 8.5 Klemmenübersicht X1 230 V Bei externen Pumpen ist ein zusätzliches Relais zu setzen! 31 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 32: Klemmenübersicht X2 / X3

    Elektroarbeiten 8.6 Klemmenübersicht X2 / X3 32 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 33: Klemmenübersicht X4

    Elektroarbeiten 8.7 Klemmenübersicht X4 33 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 34: Ri-Schema Und Msr-Einrichtungen

    NTC 10K, Messstelle: Wärmequelle Eintritt Vd Elektroschalttafel TZ+/9 Druckgasthermostat Kompressor 1 Druckgasthermostat TZ+/10 Druckgasthermostat Kompressor 2 Druckgasthermostat Bauteil Bauart Kompressor vollhermetisch-Scroll Verflüssiger geprägte Platten, Cu-verlötet Filtertrockner Kältemittel-Schauglas Expansionsventil elektronisch Verdampfer geprägte Platten, Cu-verlötet 34 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 35: Inbetriebnahme

    Absperrvorrichtungen sind geöffnet. Prüfen Sie vor Betriebsbeginn, ob alle Platten, Sicherungen und weitere Schutzvorrichtungen ordnungsgemäß installiert sind. Lebensgefahr durch Stromschlag! Berühren Sie Schalter nicht mit nassen Händen. 35 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 36: Die Wärmepumpe Das Erste Mal Starten

    2. Schalten Sie den Leitungsschutzschalter für die Steuerspannung ein. 3. Schalten Sie den Taster (Steuerspannung) am Gerät ein. Der Taster leuchtet. 4. Nehmen Sie jetzt die Reglereinstellung gemäß Bedienungsanleitung vor. 36 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 37: Regelung Des Gesamtbetriebs

    Bedienungsanleitung des Reglers beschrieben. Tipp: Der richtige Einsatz der Regelung spart bares Geld. Insbesondere richtige Einstellungen von Vorlauftemperatur, Warmwassertemperatur, Heizkurve und Heizzeiten können erhebliche Kosten sparen. 37 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 38: Die Wärmepumpe Abschalten

    Vorgehensweise:  Taster Steuerspannung ausschalten, Leuchtmelder ist aus.  Leitungsschutzschalter ausschalten: Kompressor, Steuerspannung und Elektroheizeinsatz. 10.5 Die Wärmepumpe für längere Zeit außer Betrieb setzen - siehe 10.4 - 38 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 39: Hilfe Bei Störungen

    11.1.4 Störung des Kompressormotors  Überhitzung der Motorwicklung, mögl. Ursachen: Ausfall einer Phase, mechanischer Ausfall durch Schmierungsmangel, Kältemittelmangel, Mängel in der Kältemittel-Regulierung, Betrieb mit nicht vorgesehenem Kältemittel, zu hohe Druckgastemperatur. 39 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 40: Sicherheitsmaßnahmen

    Abkühlung selbsttätig wieder zuschaltet, eine Störmeldung erfolgt nicht. 12.3 KälteWärmepumpenöl Es darf nur die vorgesehene Öl-Type (Esteröl ICI Emkarate RL 32-3MAF) verwendet werden, andernfalls erfolgt Garantieausschluss und es kommt sicher zu Störungen. 40 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 41: Wartung / Instandhaltung

    Wartung / Instandhaltung 13 Wartung / Instandhaltung Lassen Sie Ihre WATERKOTTE Wärmepumpe jährlich warten. So stellen Sie die Betriebssicherheit und die Effizienz Ihrer Wärmepumpe sicher. Weitere Informationen erhalten Sie bei Ihrem WATERKOTTE-Servicepartner. Bei der Wartung wird auch der technische Zustand des Wärmepumpensys- tems geprüft (Soll-Ist-Vergleich).

  • Seite 42: Anschlussschemata

    Anschlussschemata 14 Anschlussschemata 14.1 Grundwasser- (Systemtrennung) oder Erdreich, FBH ohne ERR 42 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 43: Grundwasser- (Systemtrennung) Oder Erdreich, Fbh Mit Err

    Anschlussschemata 14.2 Grundwasser- (Systemtrennung) oder Erdreich, FBH mit ERR 43 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 44: Grundwasser- (Systemtrennung) Oder Erdreich, Fbh Ohne Err Dezentrale Wwb

    Anschlussschemata 14.3 Grundwasser- (Systemtrennung) oder Erdreich, FBH ohne ERR dezentrale WWB 44 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 45: Grundwasser- (Systemtrennung) Oder Erdreich - Mit Anschlusszubehör F10815 (Option)

    Anschlussschemata 14.4 Grundwasser- (Systemtrennung) oder Erdreich - mit Anschlusszubehör F10815 (Option) 45 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 46 Anschlussschemata 14.5 Grundwasser- (Systemtrennung) oder Erdreich - mit Anschlusszubehör F10815 (Option) 46 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 47: Technische Daten

    Toleranzen nach EN 12900 und EN 14511. Wärmequelle (70 % Wasser + 30 % Ethylen-Glykol) Beim Verbundlabel wurde der Waterkotte WWPR Regler Klasse III berücksichtigt (ohne Raumtemperaturfühler). Jahreszeitbedingte Raumheizungs- Energieeffizienzklasse bei durchschnittlichen Klimaverhältnissen - Mitteltemperaturanwendung (55 °C). 47 / 48 13.11.2019...
  • Seite 48 Technische Daten WATERKOTTE GmbH, Gewerkenstraße 15, D-44628 Herne Tel.: 0049/(0)2323/9376-0, Fax: 0049/(0)2323/9376-99 Service: 0049/(0)2323/9376-350 E-Mail: info@waterkotte.de, Internet: http://www.waterkotte.de 48 / 48 13.11.2019 Copyright  2014 by: WATERKOTTE GmbH. Änderungen vorbehalten.
