Inhaltsverzeichnis

Quicklinks

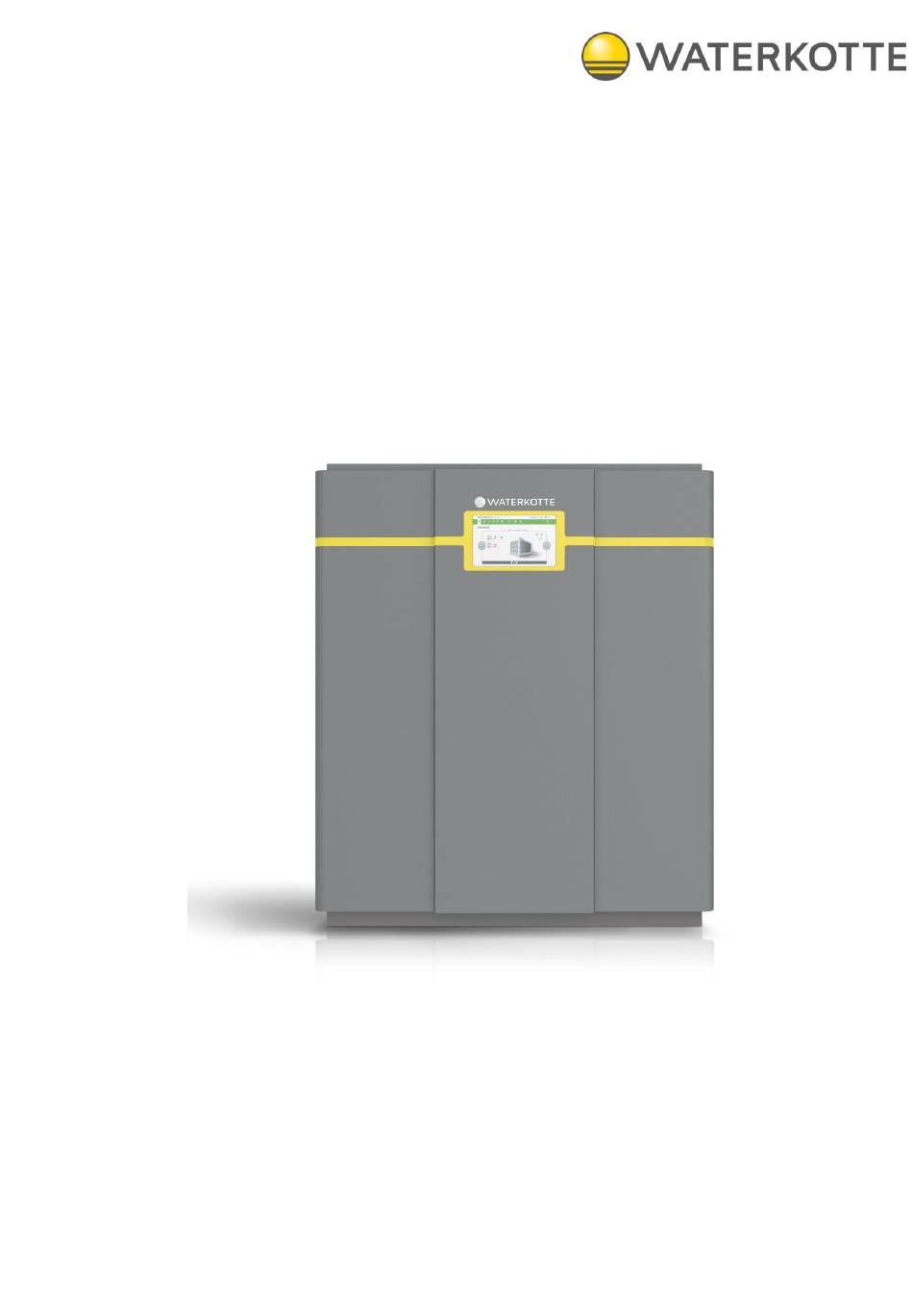

Planung und Installation
EcoTouch 5240T
- 2-stufig (0 % - 50 % - 100 %)
- mit elektronischem Expansionsventil
- mit/ohne Anzugsstromdämpfung
- mit/ohne Frequenzumformer
Kältemittel: R410A
WATERKOTTE GmbH, Gewerkenstraße 15, D-44628 Herne
Tel.: 0049/(0)2323/9376-0, Fax: 0049/(0)2323/9376-99, E-Mail: info@waterkotte.de
Internet: http://www.waterkotte.de
Z23482 / 18.01.2019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für WATERKOTTE EcoTouch 5240T

Inhaltszusammenfassung für WATERKOTTE EcoTouch 5240T

  • Seite 1 EcoTouch 5240T - 2-stufig (0 % - 50 % - 100 %) - mit elektronischem Expansionsventil - mit/ohne Anzugsstromdämpfung - mit/ohne Frequenzumformer Kältemittel: R410A WATERKOTTE GmbH, Gewerkenstraße 15, D-44628 Herne Tel.: 0049/(0)2323/9376-0, Fax: 0049/(0)2323/9376-99, E-Mail: info@waterkotte.de Internet: http://www.waterkotte.de Z23482 / 18.01.2019...
  • Seite 2 Alle Angaben entsprechen dem technischen Stand zum Zeitpunkt der Schriftlegung; Änderungen, die dem technischen Fortschritt dienen, vor- behalten. Diese Publikation wurde mit der nötigen Sorgfalt durchgeführt. WATERKOTTE GmbH übernimmt für verbleibende Fehler oder Auslas- sungen sowie für eventuell entstehende Schäden keine Haftung. 2 / 48 18.01.2019...

  • Seite 3: Inhaltsverzeichnis

    7.3.1 Wasser-Glykol Anlagen ..................19 7.3.2 Grundwasserwärmequelle .................. 19 7.3.3 Strömungsüberwachung ..................21 7.3.4 Grundwasser-Anlage: Trennwärmetauscher ............22 Elektroarbeiten ........................23 Elektroinstallation ......................23 Montagevorschrift Außenfühler ..................24 3 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 4 Elektrik- und Elektronikgeräte. Bitte helfen Sie uns, die Umwelt zu erhalten, in der wir leben! Lassen Sie das Kältemittel R410A nicht in die Atmosphäre ab: R410A ist ein Treibhausgas nach dem Kyoto-Protokoll und besitzt ein Treibhauspotenzial (GWP)=2088. 4 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 5: Sicherheit

    Wärmepumpe immer in einem gut lesbaren Zustand. Erneuern Sie beschädigte oder unlesbar gewordene Schilder umgehend. 1.2.2 Vor der ersten Nutzung Machen Sie sich vor der ersten Benutzung Ihrer WATERKOTTE- Wärmepumpe vertraut mit:  den Bedien- und Steuerelementen Ihrer WATERKOTTE-Wärmepumpe  der Ausstattung der Wärmepumpe ...

  • Seite 6: Umweltschutz

    Originalteile sind speziell für Ihre Wärmepumpe konzipiert. Bei fremdbezo- genen Teilen ist nicht gewährleistet, dass sie beanspruchungs- und sicher- heitsgerecht konstruiert und gefertigt sind. Teile und Sonderausstattungen, die nicht von WATERKOTTE geliefert wur- den, sind nicht zur Verwendung an der Wärmepumpe freigegeben. 1.3 Gefahren Beachten Sie folgende Punkte unbedingt, um lebensgefährliche Verletzun-...
  • Seite 7 Wiederholtes Wiedereinschalten der Wärmepumpe kann Totalschaden ver- ursachen! Bei Ausfall der Wärmepumpe muss vor dem Wiedereinschalten eine Überprüfung durch qualifiziertes und autorisiertes Personal erfolgen. Aufgrund des Prüfstandbetriebes kann die Wärmepumpe Ethylen- Glykolreste beinhalten. 7 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 8: Besondere Arten Von Gefahren

     Nur ausreichend qualifiziertes und autorisiertes Personal die Wärme- pumpe bedient, wartet und repariert.  Keiner der an der Wärmepumpe angebrachten Sicherheits- und Warn- hinweise entfernt oder beschädigt wird. 1.6 Mitgeltende Dokumente  Bedienungsanleitung: WATERKOTTE Wärmepumpen-Regler. 8 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 9: Funktionsprinzip Der Wärmepumpe

    Kühlung in Ihrem Haus benötigen Sie:  eine Wärmequelle (Erdbohrung mit Erdwärmesonden oder mit Grund- wasserentnahme –einleitung)  die Heizzentrale EcoTouch 5240T  einen Trinkwasserspeicher Abbildung 1: Energieanteile bei Nutzung einer Erdwärmepumpe 9 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 10: Produktbeschreibung

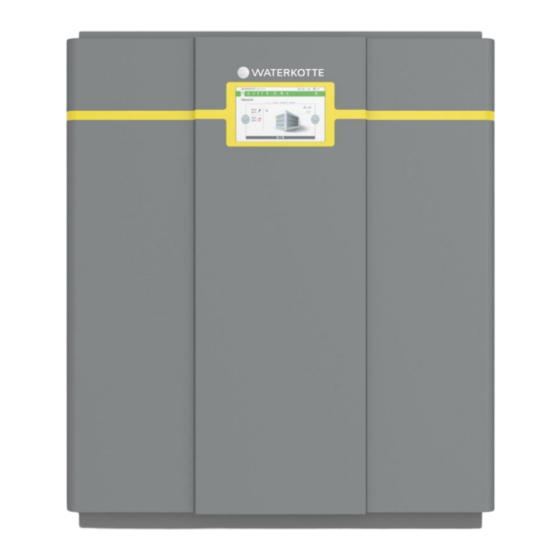

    Produktbeschreibung 3 Produktbeschreibung 3.1 Übersicht (Gerät geschlossen) Abbildung 2: Heizzentrale EcoTouch 5240T Touch Screen (elektronischer Wärmepumpenregler) Gehäuse 10 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 11: Komponenten Und Aufbau

    Die Qualität der Herstellung erfolgt auf der Basis von ISO 9000ff, ergänzt durch eine automatisierte, Computer überwachte Quali- tätsprüfung (Druckstress und Helium Lecktest) sowie Prüfung sämtlicher Parameter in einem abschließenden Probebetrieb. 11 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 12: Elektrische Ausrüstung

    Außentemperatur mit Pilotraumführung), Steuerung, Überwachung, Eigen- diagnose, Speicherung der Daten bei Ausfall usw., mit WEB-Interface (opti- onal). Bei Einsatz in von WATERKOTTE nicht freigegebenen Systemen übernimmt WATERKOTTE ausdrücklich keine Funktionsgarantie. Eine Haftung für Fol- geschäden durch nicht ordnungsgemäße Funktion innerhalb dieser Syste- me wird ausdrücklich ausgeschlossen.

  • Seite 13: Transport

    Abbildung 3: Maße EcoTouch 5240.5T (Bemaßung mit Verkleidungsbleche) 5.2 Transport an den Aufstellungsort Geräte der Baureihe EcoTouch 5240T werden anschlussfertig mit vormon- tierter Blechverkleidung geliefert. Zum Transport werden die Blechverklei- dung und die Wärmepumpe in einem Karton auf einer Palette geliefert.

  • Seite 14: Aufstellung

    Vibrationen verursacht. Zur optimalen Dämpfung der Über- tragung dieser Vibration ist er auf Gummikompensatoren aufgestellt, die auf das Gewicht und die Erregerfrequenz abgestimmt sind. Die hydraulischen 14 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 15: Wärmepumpensockel

    3-lagige Schalldämmung aus Polyurethan-Kautschuk Rohfußboden / -decke Trittschall- und Wärmedämmung Estrich Fundamentsockel aus Beton Abmessungen Fundamentsockel (Angaben in mm) Baureihe Breite Tiefe Höhe EcoTouch 1350 mm 1300 mm 150 mm 5240T 15 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 16: Installation Und Anschluss

    Das System ist dann entsprechend zu kennzeichnen und die Wartungsvor- schriften des Lieferanten sind unbedingt zu befolgen. Bezeichnung für Ein- und Austritt sind zu beachten. Systeme bei Frostgefahr durch Zugabe von Frostschutzmittel gegen Eisbildung schützen. 16 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 17: Wärmepumpe Mit Fußbodenheizung

    Heizungsanlage einzubauen (siehe Schemata). Die Größe des Spei- chers ist zu berechnen. Die Regelung der Wärmepumpe regelt die Tem- peratur des Pufferspeichers. Nach dem Speicher sind die Komponenten (Umwälzpumpe, Mischerventil usw.) mit der WATERKOTTE- 17 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 18: Wärmepumpe Mit Schwimmbecken (Nur Mit Zusatzelektromodul Möglich)

     1x Schwimmbeckenfühler mit Tauchhülse (Z14783 und Z13344)  1x Erweiterungs-Box für ein Erweiterungsmodul Art. Nr. P11108 oder Erweiterungs-Box für drei Erweiterungsmodule Art. Nr. P11159  1x Erweiterungs-Box für ein Solarerweiterungsmodul Art. Nr. P11225 18 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 19: Anschluss An Die Wärmequelle

    Stahl vermieden werden. 7.3.1 Wasser-Glykol Anlagen Um Frostschäden, zu vermeiden, ist die Wärmequellenanlage mit ca. 30 % WATERKOTTE-Ethylen-Glykol (Gefrierpunkt bei ca. -15 °C) zu fül- len. Die Wärmequellenanlage ist mit den Betriebsmedien ordnungsgemäß zu füllen und zu entlüften. 7.3.2 Grundwasserwärmequelle...
  • Seite 20 Sollten Sie Fragen haben, rufen Sie uns bitte an unter Tel.:(+49) (0) 2323 93760. 10000 Kein Einsatz 1000 Einsatz ohne Probleme Temperatur [°C] Abbildung 6: Zulässiger Chloridgehalt in Abhängigkeit der Temperatur 20 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 21: Strömungsüberwachung

    Tabelle für die Einstellung des Grenzwertkontaktes bei 10 ° C Eingangstemperatur Bei einer tieferen Eingangstemperatur (<10 °C) ist der Volumenstrom zu er- höhen (kleinere Spreizung). Eine Wärmepumpenaustritttemperatur von 4 °C sollte nicht unterschritten werden! 21 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 22: Reinigung

    S c h m u t z f ä n g e r ( 0 , 8 m m M a s c h e n w e i t e ) 22 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 23: Elektroarbeiten

     Vor Zugang zu den Anschlussklemmen müssen alle Versorgungsstrom- kreise unterbrochen werden.  Die Relaisplatine darf nur von Fachpersonal angeschlossen oder ausge- baut werden.  Ein- und Ausbau der Relaisplatine darf nur im spannungsfreien Zustand erfolgen. 23 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 24: Montagevorschrift Außenfühler

    Die Einführung der Kabel für die elektrische Verdrahtung zur Wärmepumpe erfolgt durch die Öffnungen an der oberen Rückwand des Gerätes. Mittels der montierten Kabelverschraubung werden die Kabel befestigt und zugentlastet. 24 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 25: Ecotouch 5240T Mit/Ohne Anzugsstromdämpfung

    Elektroarbeiten 8.3 EcoTouch 5240T mit/ohne Anzugsstromdämpfung 25 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 26: Ecotouch 5240T Mit Frequenzumformer

    Elektroarbeiten 8.4 EcoTouch 5240T mit Frequenzumformer 26 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 27: Belegung Regler Wwpr2

    NO13 – NO13 – NO13 – Version ohne Anzugsstromdämpfung: Q1 / Q2 / Q3 / Q4 -> Schütze. Ausführung mit Anzugsstromdämpfung: Q1 / Q3-Schütze und Q2 / Q4 Sanftstarter 27 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 28: Ri-Schema Und Msr-Einrichtungen

    RI-Schema und MSR-Einrichtungen 9 RI-Schema und MSR-Einrichtungen Abbildung 8: EcoTouch 5240T, RI-Schema und MSR-Einrichtungen Bildzeichen nach DIN 19227 Blatt 1 und EN 1861 MSR- Einrichtung Bauteil PIC/1 Druckmessung, Anzeige im Reglerdisplay und Rege- Drucktransmitter ND lung in der Elektroschalttafel TIC/2 Temperaturmessung, Anzeige im Reglerdisplay und NTC 10K, Messstelle: Sauggasüberhit-...

  • Seite 29: Inbetriebnahme

    Personen unter Beachtung der Sicherheitshinweise durchgeführt werden. Aktivieren Sie alle Sicherheitseinrichtungen und Not-Aus- Schaltungen vor der Inbetriebnahme. Kontrollieren Sie vor der Inbetriebnahme die Laufrichtung des Mo- tors. Lesen Sie auch das Kapitel 1.2. 29 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 30: Kontrollen Vor Dem Start

    Ausfall der Anlage oder einen Brand zur Folge haben. 10.2 Die Wärmepumpe das erste Mal starten Der erste Start der Wärmepumpe erfolgt durch einen qualifizierten - 30 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 31 Netzstromversorgung und Steuerleitungen nicht locker sind, Pola- rität nicht falsch angeordnet und keine einzelne Netzanschlussphase ge- trennt ist. Der Kompressor arbeitet nicht, wenn Phasen der Netzstromversorgung nicht richtig angeschlossen sind. 31 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 32: Regelung Des Gesamtbetriebs

    Gefahr von Wasseraustritt oder Ausfall der Anlage. Vorgehensweise:  Hauptschalter der Wärmepumpe ausschalten.  Leitungsschutzschalter ausschalten: Kompressor, Steuerspannung und Elektroheizeinsatz. 10.5 Die Wärmepumpe für längere Zeit außer Betrieb setzen - siehe 10.4- 32 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 33: Hilfe Bei Störungen

    11.1.4 Störung des Kompressormotors  Überhitzung der Motorwicklung, mögl. Ursachen: Ausfall einer Phase, mechanischer Ausfall durch Schmierungsmangel, Kältemittelmangel, Mängel in der Kältemittel-Regulierung, Betrieb mit nicht vorgesehenem Kältemittel, zu hohe Druckgastemperatur. 33 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 34: Sicherheitsmaßnahmen

    Abkühlung selbsttätig wieder zuschaltet, eine Störmeldung erfolgt nicht. 12.3 KälteWärmepumpenöl Es darf nur die vorgesehene Öl-Type (Esteröl ICI Emkarate RL 32-3MAF) verwendet werden, andernfalls erfolgt Garantieausschluss und es kommt sicher zu Störungen. 34 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 35: Wartung / Instandhaltung

    Wartung / Instandhaltung 13 Wartung / Instandhaltung Lassen Sie Ihre WATERKOTTE Wärmepumpe jährlich warten. So stellen Sie die Betriebssicherheit und die Effizienz Ihrer Wärmepumpe sicher. Weitere Informationen erhalten Sie bei Ihrem WATERKOTTE-Servicepartner. Bei der Wartung wird auch der technische Zustand des Wärmepumpensys- tems geprüft (Soll-Ist-Vergleich).

  • Seite 36: Anschlussschemata

    Anschlussschemata 14 Anschlussschemata 36 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 37 Anschlussschemata 37 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 38 Anschlussschemata 38 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 39 Anschlussschemata 39 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 40 Anschlussschemata 40 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 41: Legende Hydraulikschemata

    Strangregulierventil zum hydraulischen Abgleich Schmutzfänger Motorbetriebenes Umschaltventil Motorbetriebenes Ventil Anschlüsse integrierter Rohrwendelwärmetauscher Schwimmbadwärmetauscher Kugelhahn Optimierter Thermo Speicher mit integriertem Glattrohrwendelwärmetauscher Erdenergiesonden Ladespeicher 1000 l bis 2500 l Thermostatventil Temperaturregler Schwerkraftbremse 41 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 42 Luftabscheider, Sicherheitsgruppe mit Manometer, Luftableiter, Sicherheitsventil, Membranausdehnungs- gefäß mit Absperrverschraubung Motorbetriebener Umschaltkugelhahn (Trinkwarmwasserbereitung) Motorbetriebener Umschaltkugelhahn (Schwimmbad / Pool) Mehrschichtenfilter zur Beckenwasserreinigung Beckenwasser – Desinfektionseinrichtung PH – Wert Kontroll- und Korrektureinrichtung Beckenwasserablauf Beckenwasserumwälzpumpe 42 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

  • Seite 43: Technische Daten

    Toleranzen nach EN 12900 und EN 14511 (12/2013). Wärmequelle (70 % Wasser + 30 % Ethylen-Glykol). Leistungszahl Kompressor. . Beim Verbundlabel wurde der Waterkotte WWPR Regler Klasse III berücksichtigt (ohne Raumtemperaturfühler) Mitteltemperaturanwendung, durchschnittliche Klimaverhältnisse. Die individuellen technischen Daten und Füllmengen Ihres Wärmepumpensystems entnehmen Sie dem Typenschild 43 / 48 18.01.2019...

  • Seite 44: Anlage A, Produktinformationen Zu Bauteilen

    Anlage A, Produktinformationen zu Bauteilen 16 Anlage A, Produktinformationen zu Bauteilen 16.1 ALCO PS1 Druckschalter 44 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 45 Anlage A, Produktinformationen zu Bauteilen 45 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 46 Anlage A, Produktinformationen zu Bauteilen 46 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 47 Anlage A, Produktinformationen zu Bauteilen 47 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.
  • Seite 48 Anlage A, Produktinformationen zu Bauteilen WATERKOTTE GmbH, Gewerkenstraße 15, D-44628 Herne Tel.: 0049/(0)2323/9376-0, Fax: 0049/(0)2323/9376-99 Service: 0049/(0)2323/9376-350 E-Mail: info@waterkotte.de, Internet: http://www.waterkotte.de 48 / 48 18.01.2019 Copyright  2018 by: WATERKOTTE GmbH. Änderungen vorbehalten.

Inhaltsverzeichnis
