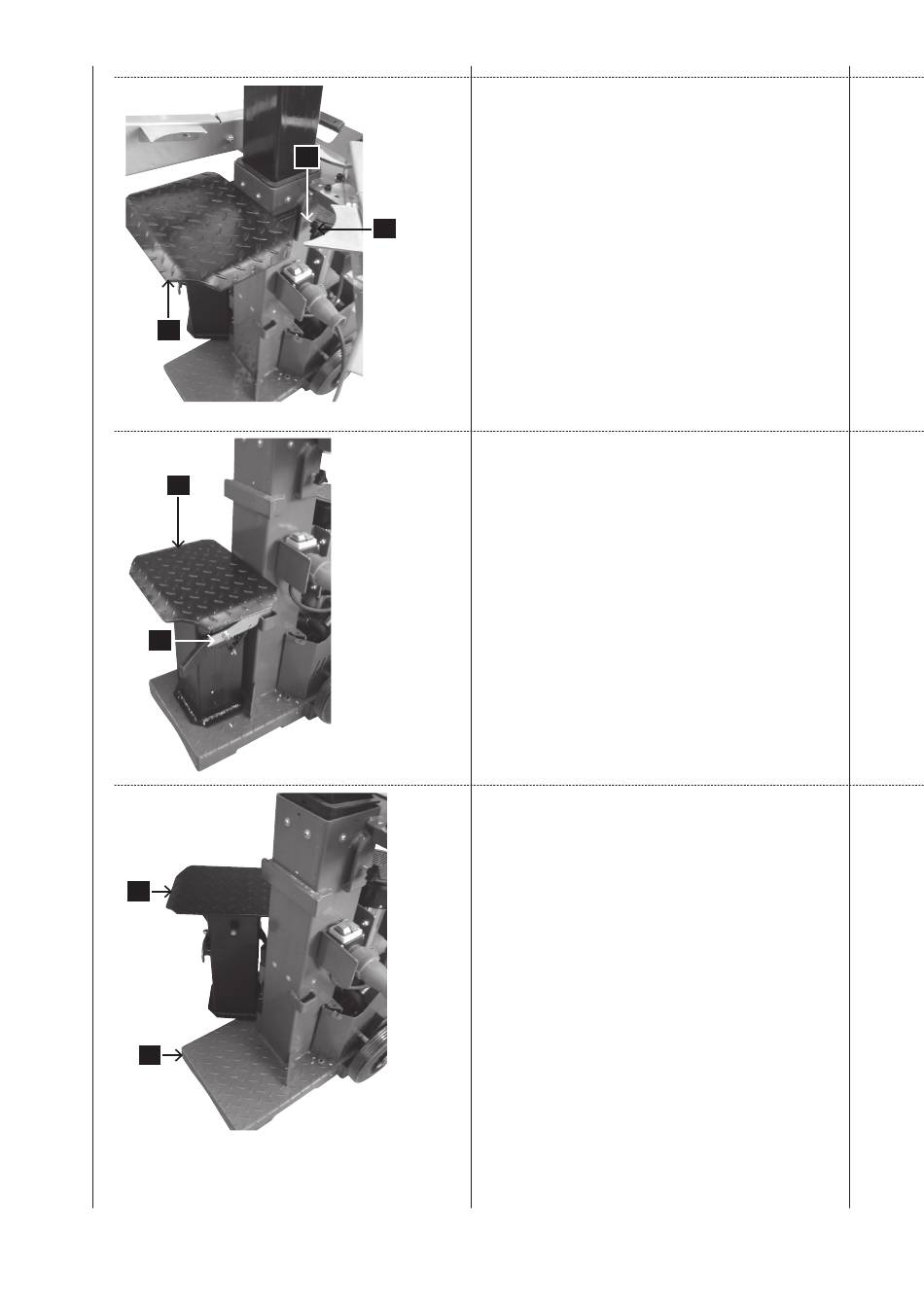

Stecktisch für Kurzholz bis 59 cm. Fig. 7.1
Stecktisch A durch die Laschen (1) einführen und
einrasten.
Stecktisch mit Knebelschraube (2) beidseitig sichern.
Schwenktisch für Kurzholz bis 88 cm. Fig. 7.2
Zum Spalten von Kurzholz für Stämme bis 88 cm wird
der untere Spalttisch B in Arbeitsstellung eingeschwenkt
und mit dem Verriegelungshaken (3) gesichert.
Tisch bis 135 cm, Fig. 7.3
Zum Spalten für Stämme bis 135 cm Tisch C, wird der
Spalttisch B nach außen geschwenkt.
Achtung! Zum Transport nicht am Spalttisch anheben.
