Inhaltszusammenfassung für Daikin ATXM20M2V1B

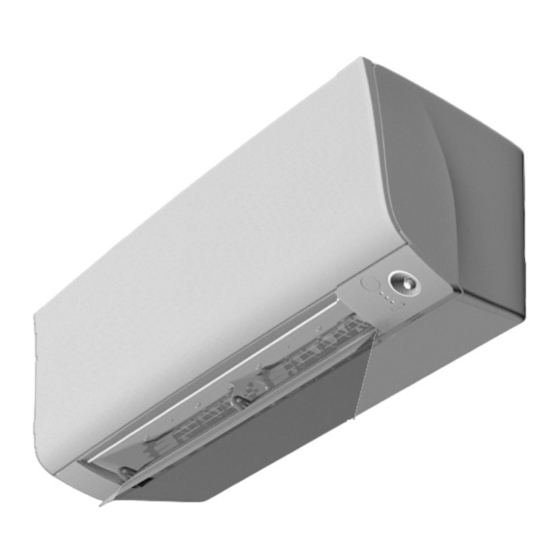

- Seite 1 DAIKIN ROOM AIR CONDITIONER BETRIEBSANLEITUNG MODELLE ATXM20M2V1B ATXM25M2V1B ATXM35M2V1B ATXM50M2V1B...
-
Seite 2: Weitere Funktionen
Merkmal Für Ihren Komfort und zum Energiesparen Für Ihren Komfort und zum Energiesparen INTELLIGENTES AUGE Der Sensor des INTELLIGENTES AUGE erkennt menschliche Bewegungen in einem Raum. Wenn sich für länger als 20 Minuten niemand im Raum aufhält, wechselt das System automatisch in den Energiesparbetrieb. Seite 16 WOCHENTIMER Bis zu 4 Timereinstellungen können für jeden Wochentag gemäß... -
Seite 3: Inhaltsverzeichnis
Inhalt ■ Vor dem Betrieb sorgfältig lesen Sicherheitshinweise ........ Teilebezeichnung .......... Vorbereitungen vor dem Betrieb .... ■ Betrieb AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER ......Einstellen der Luftstromrichtung und -rate ..........Betrieb mit KOMFORT-LUFTSTROM/ INTELLIGENTEM AUGE ....HOCHLEISTUNGS-Betrieb .... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie die Sicherheitshinweise in diesem Dieses Gerät ist mit R32 befüllt. Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Bewahren Sie dieses Handbuch für den Bediener gut zugänglich auf. • Lesen Sie die Sicherheitshinweise in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. •... - Seite 5 VORSICHT • Setzen Sie Pfl anzen oder Tiere nicht direkt dem Luftstrom des Geräts aus, da dies nachteilige Wirkungen haben kann. • Stellen Sie keine Geräte mit offenen Flammen im Luftstrom der Klimaanlage auf, da dadurch die Verbrennung des Brenners beeinträchtigt werden kann. •...
-
Seite 6: Teilebezeichnung
Teilebezeichnung Innengerät Lufteinlass Sensor des INTELLIGENTES AUGE • Er erkennt menschliche Bewegungen im Raum und schaltet automatisch zwischen normalem Betrieb Frontblende und Energiesparbetrieb um. Seite 16 Luftauslass Raumtemperaturfühler • Er erkennt die Lufttemperatur rund um das Gerät. Lamellen (vertikale Flügel) •... -
Seite 7: Außengerät
ATXM20M2V1B/ATXM25M2V1B/ATXM35M2V1B ■ Frontblende öffnen Streamer Bereit für WLAN-Option Typenschild Luftfi lter Photokatalytischer Titanium Apatit Streamer Luftreinigungsfi lter Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Außentemperaturfühler Lufteinlass (Rückseite) (Rückseite und Seite) Abfl ussschlauch Erdungsklemme • Befi ndet sich an der Innenseite dieser Abdeckung. - Seite 8 Teilebezeichnung ATXM50M2V1B ■ Frontblende öffnen Streamer Bereit für WLAN-Option Typenschild Luftfi lter Photokatalytischer Titanium Apatit Luftreinigungsfi lter Streamer Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Außentemperaturfühler Lufteinlass (Rückseite) (Rückseite und Seite) Abfl ussschlauch Erdungsklemme • Befi ndet sich an der Innenseite dieser Abdeckung.
-
Seite 9: Fernbedienung
Fernbedienung Signalsender Empfänger Anzeige (LCD) • Zeigt die aktuellen Einstellungen an. (In dieser Abbildung wird jeder • Um die Fernbedienung zu Bereich zur Erläuterung mit aktiven verwenden, zeigen Sie mit dem Anzeigen dargestellt.) Sender auf das Innengerät. Falls die Signalübertragung zwischen dem Gerät und der Fernbedienung durch irgendwelche Gegenstände wie etwa ein Vorhang blockiert wird,... - Seite 10 Teilebezeichnung ■ Frontblende öffnen MODUS-Wahltaste • Dient zur Auswahl der Betriebsart. (AUTO/ENTFEUCHTEN/ KÜHLEN/HEIZEN/LÜFTER) Seite 12 ECONO/ GERÄUSCHARM-Taste • ECONO/GERÄUSCHARMER Taste für FLASH BETRIEB DES STREAMER LUFT- AUSSENGERÄTS. Seite 20 REINIGUNGSBETRIEB • Führt die Streamer- SCHWENK-Taste Luftreinigung durch. Seite 22 • Dient zur Einstellung der Luftstromrichtung.
-
Seite 11: Vorbereitungen Vor Dem Betrieb
Vorbereitungen vor dem Betrieb ■ Einlegen der Batterien + und – korrekt positionieren! Schieben Sie die Frontblende, um Sie zu entfernen. Legen Sie zwei Alkali-Trockenbatterien des Typs AAA.LR03 ein. Bringen Sie die Frontblende wieder an. ■ Fernbedienungshalter an der Wand befestigen Fernbedienung Wählen Sie einen Ort, von dem aus die Signale das Gerät erreichen. -
Seite 12: Drücken Sie , Um Den Aktuellen Wochentag
Vorbereitungen vor dem Betrieb ■ Gerät (Hauptschalter) einschalten • Nach dem Einschalten öffnen und schließen die Klappen des Innengeräts einmal, um die Referenzposition einzunehmen. ■ Uhrzeit einstellen Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • " " und " " blinken. Drücken Sie , um den aktuellen Wochentag einzustellen. -
Seite 13: Auto · Entfeuchten · Kühlen · Heizen · Lüfter
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. Bei der nächsten Inbetriebnahme wird die Klimaanlage in derselben Betriebsart betrieben. ■ So starten Sie den Betrieb Drücken Sie und wählen Sie eine Betriebsart aus. -
Seite 14: So Ändern Sie Die Temperatureinstellung
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER ■ So ändern Sie die Temperatureinstellung Drücken Sie • Die an der LCD-Anzeige angezeigten Elemente ändern sich bei Betätigung einer dieser Tasten. ENTFEUCHTEN KÜHLEN-Betrieb HEIZEN-Betrieb AUTO-Betrieb oder LÜFTER 18-32°C 10-30°C 18-30°C Die Temperatureinstellung Drücken Sie , um die Temperatur zu erhöhen, und... -
Seite 15: Einstellen Der Luftstromrichtung Und -Rate
Einstellen der Luftstrom- richtung und -rate Sie können die Luftstromrichtung anpassen, um Ihren Komfort zu steigern. ■ So starten Sie das automatische Schwenken Luftstromrichtung auf- und abwärts Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • Die Klappen (horizontale Flügel) beginnen zu schwenken. Luftstromrichtung rechts und links Drücken Sie •... - Seite 16 Einstellen der Luftstrom- richtung und -rate ■ So passen Sie die Luftstromrate an Drücken Sie • Mit jeder Betätigung von wechselt die Luftstromrateneinstellung in der vorgegebenen Reihenfolge. Auto Innengerät Niedrig Mittel niedrig geräuscharm Hoch Mittel hoch Mittel • Wenn die Luftstromrate auf " "...
-
Seite 17: Betrieb Mit Komfort-Luftstrom/ Intelligentem Auge
Betrieb mit KOMFORT-LUFTSTROM/ INTELLIGENTEM AUGE ■ KOMFORT-LUFTSTROM-Betrieb Der Luftstrom ist im KÜHLBETRIEB nach oben und im HEIZBETRIEB nach unten gerichtet, was einen angenehmen Luftstrom erzeugt, der nicht direkt auf Personen gerichtet ist. KÜHLEN HEIZEN ■ Betrieb mit INTELLIGENTEM AUGE "INTELLIGENTES AUGE" ist der Infrarot-Sensor, der menschliche Bewegungen erkennt. Wenn sich für länger als 20 Minuten niemand im Raum aufhält, wechselt das System automatisch in den Energiesparbetrieb. -
Seite 18: So Starten Sie Den Betrieb
Betrieb mit KOMFORT-LUFTSTROM/ INTELLIGENTEM AUGE ■ So starten Sie den Betrieb Drücken Sie und wählen Sie die gewünschte Betriebsart aus. • Bei jeder Betätigung von wird eine andere Einstellungsoption an der LCD-Anzeige angezeigt. • Die LED "INTELLIGENTES AUGE" leuchtet grün. Anzeige •... - Seite 19 HINWEIS ■ Hinweise zum Modus KOMFORT LUFTSTROM • Die Klappenposition ändert sich, wodurch verhindert wird, dass die Luft direkt auf die Personen im Raum strömt. • Die Modi HOCHLEISTUNG und KOMFORT LUFTSTROM können nicht gleichzeitig genutzt werden. Es erhält die Funktion Priorität, deren Taste zuletzt gedrückt wurde. •...
-
Seite 20: Hochleistungs-Betrieb
HOCHLEISTUNGS-Betrieb Der Modus HOCHLEISTUNG maximiert den Kühl- bzw. Heizeffekt in jeder beliebigen Betriebsart schnell. Sie erreichen die maximale Leistung. ■ So starten Sie den HOCHLEISTUNGSBETRIEB Drücken Sie während des Betriebs. • Der HOCHLEISTUNGS-Betrieb endet in 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGSBETRIEB aktiv waren. -
Seite 21: Econo/Geräuscharmer Betrieb Des Aussengeräts
ECONO/GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS ■ ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die einen effi zienten Betrieb durch Einschränkung des maximalen Stromverbrauchswerts ermöglicht. Diese Funktion ist nützlich, wenn gewährleistet werden soll, dass kein Schutzschalter auslöst, wenn das Produkt gemeinsam mit anderen Geräten betrieben wird. [Beispiel] Normaler Betrieb ECONO-Betrieb... - Seite 22 ECONO/GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS ■ So starten Sie den Betrieb Drücken Sie und wählen Sie die gewünschte Betriebsart aus. • Bei jeder Betätigung von wird eine andere Einstellungsoption an der LCD-Anzeige angezeigt. leer ECONO AUSSENGERÄT Kombination Keine Einstellung FLÜSTERBETRIEB ■ So brechen Sie den Betrieb ab Drücken Sie und wählen Sie "leer"...
-
Seite 23: Flash Streamer Luftreinigungsbetrieb
FLASH STREAMER LUFTREINIGUNGSBETRIEB Die Absorptionskraft des photokatalytischen Titan-Apatit-Luftreinigungsfi lters und des Filters an der Luftzufuhr sowie das Aufl ösungsvermögen des Streamer-Auslasses verringern unangenehme Gerüche und Viren und reinigen so die Raumluft. ■ So starten Sie den Betrieb Drücken Sie • " "... -
Seite 24: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können auch den AUS-TIMER und den EIN-TIMER in Kombination verwenden. ■ So verwenden Sie den AUS-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. -
Seite 25: Ein-Timer-Betrieb
EIN-TIMER-Betrieb ■ So verwenden Sie den EIN-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. Seite 11 Drücken Sie • " " wird an der LCD-Anzeige angezeigt. •... -
Seite 26: Wochentimer-Betrieb
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Ein bequemer Betrieb des Systems ist möglich, wenn der WOCHENTIMER gemäß den Lebensgewohnheiten Ihrer Familie eingestellt ist. ■ Verwendung im Fall des WOCHENTIMERS Beispiel: Für die Werktage von Montag bis Freitag werden dieselben Timereinstellungen vorgenommen, während am Wochenende unterschiedliche Timereinstellungen gelten. - Seite 27 ■ So verwenden Sie den WOCHENTIMER Einstellungsmodus • Stellen Sie sicher, dass der Wochentag und die Uhrzeit eingestellt sind. Falls der Wochentag und die Uhrzeit nicht eingestellt sind, stellen Sie sie ein. Seite 11 Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C...
-
Seite 28: Drücken Sie , Um Die Gewünschte Uhrzeit
WOCHENTIMER-Betrieb Drücken Sie , um die gewünschte Uhrzeit auszuwählen. • Die Uhrzeit kann zwischen 0:00 und 23:50 in 10-Minuten-Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt zum Einstellen des AUS-TIMERS. Drücken Sie •... - Seite 29 Kopiermodus • Eine einmal getätigte Reservierung kann zu einem anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 KOPIEREN KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag]...
-
Seite 30: Bestätigen Einer Reservierung
WOCHENTIMER-Betrieb ■ Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. Einstellungsanzeigen Normal Bestätigung Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. Drücken Sie , um den zu bestätigenden Wochentag und die zu bestätigende Reservierungsnummer auszuwählen. •... - Seite 31 ■ So löschen Sie Reservierungen Individuelle Reservierung Drücken Sie • Der Wochentag und die Reservierungsnummer werden angezeigt. Drücken Sie , um den Wochentag und die zu löschende Reservierungsnummer auszuwählen. Drücken Sie • " " und " " oder " " blinken. Drücken Sie und wählen Sie "leer".
-
Seite 32: Hinweis Zum Multisystem
Hinweis zum Multisystem Bei einem Multisystem ist ein Außengerät mit mehreren Innengeräten verbunden. ■ Auswählen der Betriebsart Prioritäts-Raumeinstellung aktiv, jedoch Raum A Raum B inaktiv oder nicht vorhanden. Wenn mehr als ein Innengerät betrieben wird, erhält folgendes Gerät Vorrang das Gerät, das als erstes eingeschaltet wurde. Stellen Sie in diesem Fall die Geräte, die später eingeschaltet Raum C Raum D... -
Seite 33: Prioritäts-Raumeinstellung
■ Sperre des KÜHL-/HEIZBETRIEBS Die Sperre des KÜHL-/HEIZMODUS erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an Ihren autorisierten Händler. Die Sperre des KÜHL-/HEIZMODUS versetzt das Gerät zwangsweise entweder in den KÜHL- oder den HEIZBETRIEB. Diese Funktion ist nützlich, wenn Sie alle zum Multisystem gehörenden Innengeräte in dieselbe Betriebsart versetzen möchten. -
Seite 34: Pfl Ege Und Reinigung
Pfl ege und Reinigung ATXM20M2V1B/ATXM25M2V1B/ATXM35M2V1B ■ Schnellverweis Öffnen/Schließen der Frontblende • Halten Sie die Frontblende an beiden Seiten fest und ziehen Sie dann daran, um sie zu öffnen. • Drücken Sie die Frontblende an beiden Seiten an, um sie zu schließen. - Seite 35 ATXM50M2V1B ■ Schnellverweis Öffnen/Schließen der Frontblende • Halten Sie die Frontblende an beiden Seiten fest und ziehen Sie dann daran, um sie zu öffnen. • Drücken Sie die Frontblende an beiden Seiten an, um sie zu schließen. Reinigen der Teile Frontblende Frontblende •...
-
Seite 36: Entfernen Der Vorderen Blende
Pfl ege und Reinigung ■ Entfernen der vorderen Blende Entfernen Sie die Säubern Sie die Frontblende. • Wischen Sie sie mit einem weichen, in Wasser Frontblende. getränkten Tuch ab. • Verwenden Sie ausschließlich Neutralreiniger. • Schieben Sie die Frontblende entweder nach •... -
Seite 37: Luftfilter
■ Luftfi lter Ziehen Sie die Luftfi lter Wenn sich der Staub nicht leicht entfernen lässt heraus. • Öffnen Sie die Frontblende. • Waschen Sie die Luftfi lter mit Neutralreiniger, verdünnt • Drücken Sie die Filterlasche in der Mitte jedes mit lauwarmem Wasser, ab und trocknen Sie sie dann Luftfi... -
Seite 38: Öffnen Sie Die Frontblende
Pfl ege und Reinigung ATXM20M2V1B/ATXM25M2V1B/ATXM35M2V1B ■ Photokatalytischer Titan-Apatit-Luftreinigungsfi lter [Austausch] Öffnen Sie die Frontblende Entfernen Sie den Filter aus den und ziehen Sie die Laschen und bereiten Sie einen Luftfi lter heraus. neuen Filter vor. Seite 33 Entfernen Sie den... - Seite 39 ATXM50M2V1B ■ Photokatalytischer Titan-Apatit-Luftreinigungsfi lter [Austausch] Öffnen Sie die Frontblende Entfernen Sie den Filter aus den und ziehen Sie die Laschen und bereiten Sie einen Luftfi lter heraus. neuen Filter vor. Seite 34 Entfernen Sie den photokatalytischen Titanium Apatit Luftreinigungsfi lter. •...
-
Seite 40: Überprüfen Der Geräte
Pfl ege und Reinigung ■ Überprüfen der Geräte ■ Überprüfen Sie, dass die Basis, der Ständer und die sonstigen Armaturen des Außengeräts nicht verwittert oder korrodiert sind. ■ Überprüfen Sie, dass die Lufteinlässe und -auslässe des Innen- und Außengeräts nicht blockiert sind. ■... -
Seite 41: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung ■ Die folgenden Fälle stellen keine Fehlfunktion dar. • Die folgenden Fälle stellen keine Fehlfunktion der Klimaanlage dar, haben jedoch einige Gründe. Sie können die Klimaanlage weiter verwenden. Innengerät Die Klappen schenken nicht sofort. • Die Klimaanlage passt die Klappenposition an. Die Klappen werden sich bald bewegen. -
Seite 42: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung • Die Maßnahmen zur Störungsbehebung und Abhilfe sind in die beiden folgenden Typen unterteilt. Ergreifen Sie je nach Symptom die entsprechende Maßnahme. Keine Störung Betrieb plötzlich gestoppt. • Die folgenden Fälle stellen keine (BETRIEBS-LED blinkt.) Fehlfunktion dar. Prüfen •... - Seite 43 Unmittelbar nach Start des HEIZ- Der Lüfter des Außengeräts rotiert, BETRIEBS tritt noch keine warme während die Klimaanlage nicht in Luft aus. Betrieb ist. ■ • Die Klimaanlage wird aufgewärmt. Warten Sie 1 bis Nachdem der Betrieb gestoppt wurde 4 Minuten. (Das System ist so konzipiert, dass es erst •...
- Seite 44 Fehlerdiagnose und -behebung ■ Rufen Sie sofort den Kundendienst an WARNUNG ■ Wenn eine Anomalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus. • Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlägen oder Brand führen. •...
-
Seite 45: Fehlerdiagnose Per Fernbedienung
■ Fehlerdiagnose per Fernbedienung • Die Fernbedienung kann abhängig vom Fehler einen entsprechenden Fehlercode vom Innengerät empfangen. Wenn 5 Sekunden lang gedrückt wird, blinkt die Anzeige " " im Bereich der Temperaturanzeige. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton ertönt. •... - Seite 46 Fehlerdiagnose und -behebung ■ LED AN DER PLATINE DES AUSSENGERÄTS 3AMXM Serie GRÜN MIKROCOMPUTER FEHLER- ERKENNUNG NORMAL LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE ● ● ● ● ● NORMAL INNENGERÄT ÜBERPRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER FROST IN EINEM IM ● ●...
-
Seite 48: Schnellverweis
Schnellverweis 3P393186-6M 2016.01...
