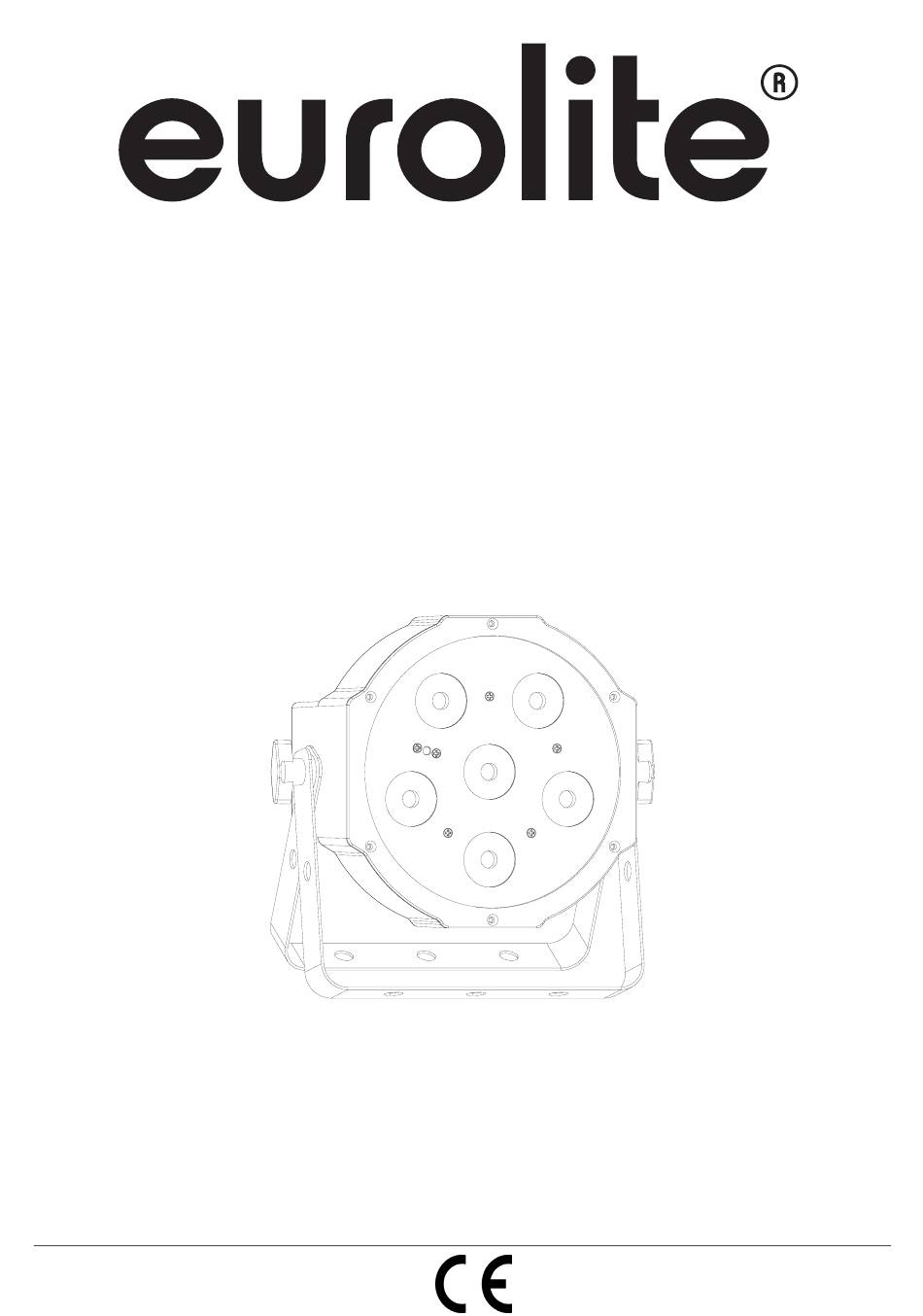

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED SLS LED SLS LED SLS LED SLS- - - - 6 UV Floor 6 UV Floor 6 UV Floor 6 UV Floor © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Control Board DMX-CONTROLLED OPERATION ..........................24 DMX-Mode DMX protocol EUROLITE IR-7 remote control CLEANING AND MAINTENANCE ........................... 26 Replacing the fuse TECHNICAL SPECIFICATIONS ............................27 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-6 UV Floor entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
• am Gerät angebracht - zur einfacheren Verkabelung Komfortable Adressierung und Einstellung über Steuereinheit mit LED-Anzeige und 4 Bedientasten • Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • • Funktionen: Interne Programme, Dimmer, Strobe, Musiksteuerung Geschwindigkeit der internen Programme und Strobe-Effekt einstellbar •... -
Seite 7: Installation
hinten (4) Netzanschluss (Kaltgeräteeinbaubuchse) mit Sicherungshalter (5) Mikrofon LED SLS-603 TCL + UV Floor No. 51915358, 4026397561692 0-240V 50/60Hz ~ 20 W T1 /250V T =45°C T =60°C 0.1m (6) LED Anzeige mit Bedientasten Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbuttelbrunn Germany www.steinigke.de MODE DOWN ENTER... - Seite 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden.
-
Seite 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des LED SLS-6 UV Floor befindet sich eine XLR-Einbaubuchse und ein XLR- Einbaustecker, über die sich mehrere Geräte miteinander verbinden lassen. Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als Master-Gerät und steuert alle weiteren Slave-Geräte, die über einen zweipoligen geschirmtem Kabel mit... -
Seite 10: Anschluss Zwischen Geräten
Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED SLS-6 UV Floor den Betrieb auf. Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. - Seite 11 Modus Programm Funktion Au-1 Auto Programme (Master-Modus) Programm 1 Auto Au-2 Programm 2 Au-3 Programm 3 So-1 Musikgesteuerter Modus (Master-Modus) Programm 1 Sound So-2 Programm 2 So-3 Programm 3 Gewünschte Geschwindigkeit einstellen Speed SP 1—SP9 (zunehmend) Mikrofonempfindlichkeit Sensitivity Se 1—Se9 Musikgesteuerter Modus Programm läuft bei Musikpausen oder fehlendem Bassschlag weiter...
-
Seite 12: Dmx-Gesteuerter Betrieb
Gerät korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert. Werden mehrere Geräte auf eine Adresse definiert, arbeiten sie synchron. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie den LED SLS-6 UV Floor über Ihren Controller ansteuern. DMX-Protokoll... -
Seite 13: Fernbedienung Eurolite Ir
Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt InFr, drücken Sie die ENTER-Taste zur Aktivierungs-Bestätigung. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung... -
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. -
Seite 15: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 20 W Anzahl der DMX Kanäle: DMX512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Maximale Umgebungstemperatur T 45° C Max. Leuchtentemperatur im Beharrungszustand T 70° C Mindestabstand zu entflammbaren Oberflächen: 0,5 m Mindestabstand zum angestrahlten Objekt: 0,1 m Sicherung:... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED SLS-6 UV Floor. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 17: Operating Determinations
This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last. - Seite 18 This device must never be operated or stockpiled in surroundings where splash water, rain, moisture or fog may harm the device. Moisture or very high humidity can reduce the insulation and lead to mortal electrical shocks. When using smoke machines, make sure that the device is never exposed to the direct smoke jet and is installed in a distance of 0.5 meters between smoke machine and device.
-
Seite 19: Description
Comfortable addressing and setting via control panel with LED display and four operating buttons • • Additional controlling possibility via the EUROLITE IR-7 remote control, included in delivery • Functions: Internal programs, dimmer, strobe, sound-control Programmable internal program speed and strobe effect •... -
Seite 20: Installation
rear (4) Power supply with fuseholder (5) Microphone (6) LED Display with programming buttons LED SLS-603 TCL + UV Floor No. 51915358, 4026397561692 (7) DMX-In plug 0-240V 50/60Hz ~ 20 W T1 /250V T =45°C T =60°C 0.1m Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 (8) Power out 97297 Waldbuttelbrunn Germany www.steinigke.de MODE... -
Seite 21: Dmx-512 Connection / Connection Between Fixtures
The operator has to make sure that safety-relating and machine-technical installations are approved by a skilled person once a year. Procedure: The device should be installed outside areas where persons may walk by or be seated. IMPORTANT! OVERHEAD RIGGING REQUIRES EXTENSIVE EXPERIENCE, including (but not limited to) calculating working load limits, installation material being used, and periodic safety inspection of all installation material and the device. -
Seite 22: Master/Slave-Operation
The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the EUROLITE LED SLS-6 UV Floor you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices. -
Seite 23: Operation
OPERATION After you connected the spot to the mains, the EUROLITE LED SLS-6 UV Floor starts running. The display lights up and you can choose the desired mode via the buttons MODE, ENTER, UP and DOWN. The device has two operating modes. It can be operated in stand-alone mode via the control board and the remote control or in DMX-controlled mode via any commercial DMX controller. -
Seite 24: Dmx-Controlled Operation
DMX-chain. If several devices are addressed similarly, they will work synchronically. Controlling: After having addressed the LED SLS-6 UV Floor, you may now start operating it via your lighting controller. DMX protocol 2 channel mode... -
Seite 25: Eurolite Ir-7 Remote Control
EUROLITE IR-7 remote control The device must be activated for remote control. For this, under menu item “InFr”, press the ENTER button to confirm activation. When actuating a button, always hold the remote control in the direction of the sensor. There must be visual connection between the remote control and the sensor. -
Seite 26: Cleaning And Maintenance
CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers. -
Seite 27: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 20 W Number of DMX channels: DMX512 connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T 70° C Min. distance from flammable surfaces: 0.5 m Min.
