Inhaltszusammenfassung für EuroLite 51915379

  • Seite 2: Inhaltsverzeichnis

    Control Board ................................24 DMX-CONTROLLED OPERATION ..........................26 DMX-Mode ..................................26 DMX protocol................................. 26 EUROLITE IR-7 remote control ............................. 29 CLEANING AND MAINTENANCE ........................... 30 Replacing the fuse ................................. 30 TECHNICAL SPECIFICATIONS ............................30 Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number:...
  • Seite 3: Einführung

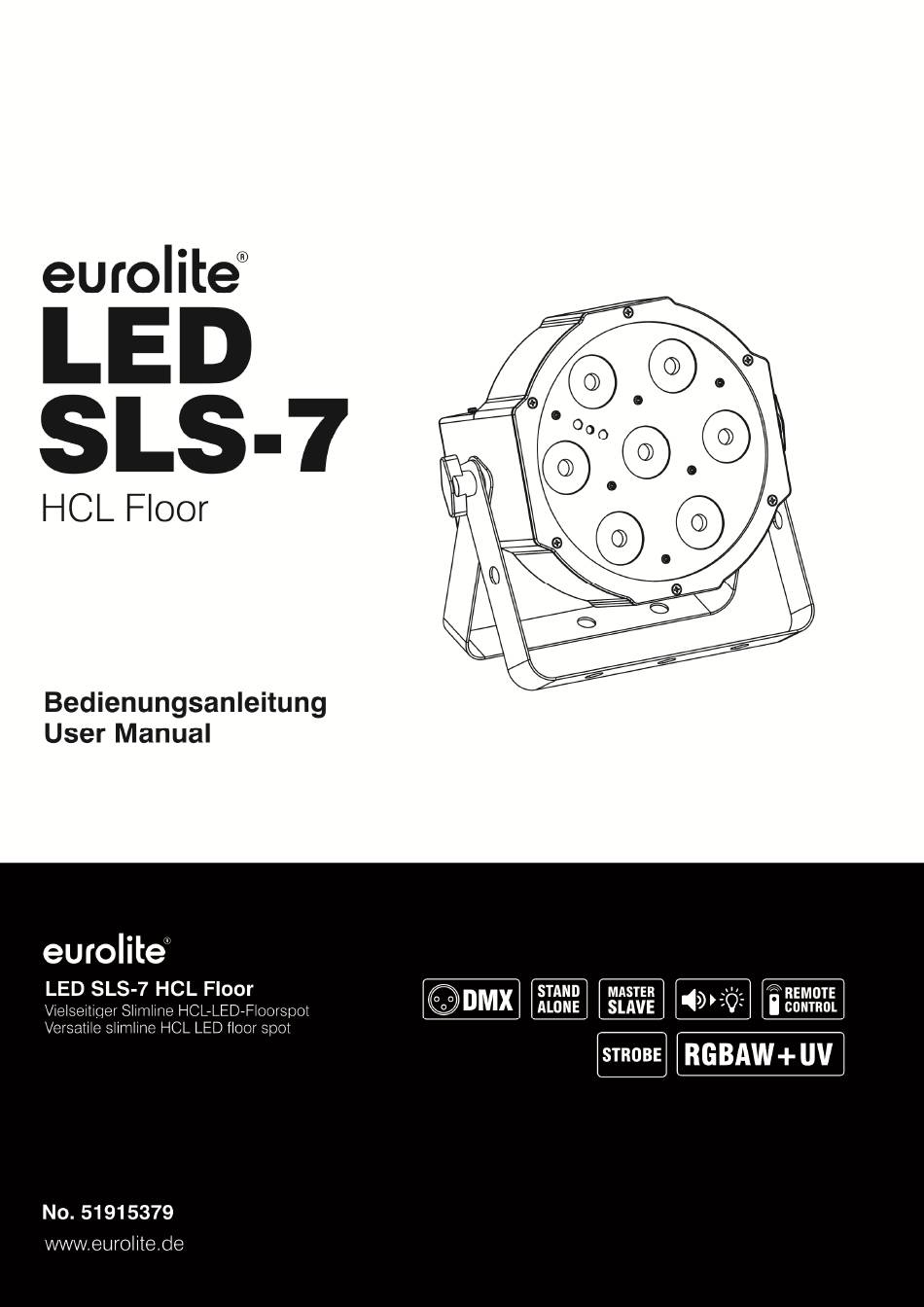

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED SLS-7 HCL Floor entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
  • Seite 5: Bestimmungsgemäße Verwendung

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z.
  • Seite 6: Gerätebeschreibung

    • Lüftergekühlt • • Komfortable Adressierung und Einstellung über Steuereinheit mit LED-Anzeige und 4 Bedientasten Zusätzliche Steuermöglichkeit über EUROLITE IR-7 Fernsteuerung, im Lieferumfang enthalten • Funktionen: statische Farben, RGBAWUV-Farbmischung, interne Programme, Dimmer, Strobe, • Musiksteuerung, Master/Slave-Betrieb Geschwindigkeit der internen Programme und Strobe-Effekt einstellbar •...
  • Seite 7: Installation

    (4) Netzanschluss (Kaltgeräteeinbaubuchse) mit Sicherungshalter (5) Mikrofon LED SLS-7 HCL Floor No. 51915379, 4026397612912 0-240V 50/60Hz ~ 20 W T0.5 /250V (6) LED Anzeige mit Bedientasten 0.1m T =45°C T =55°C Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany www.steinigke.de...
  • Seite 8 Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.
  • Seite 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Anschluss an den DMX-512 Controller / Verbindung Gerät – Gerät Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten.
  • Seite 10: Anschluss Zwischen Geräten

    Das Display leuchtet auf und Sie können die gewünschten Einstellungen mit den Tasten MODE, ENTER, UP und DOWN auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Modus über das Control Board und die EUROLITE IR-7 Fernbedienung oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden. Standalone-Modus Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen.
  • Seite 11: Funktion

    Display Programm Funktion 10CH Auswählen des DMX - Kanal - Modus Einstellen der DMX - Startadresse d 001 - d 503 10 - Kanal DMX Modus Addr d 001 - d 507 6 - Kanal DMX Modus d 001 - d 509 4 - Kanal DMX Modus d 001 - d 510 3 - Kanal DMX Modus d 001 - d 511 2 - Kanal DMX Modus Farbvoreinstellungen (Master - Modus)
  • Seite 12: Dmx-Gesteuerter Betrieb

    DMX-GESTEUERTER BETRIEB Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. DMX-Modus Das Gerät verfügt über zwei verschiedene DMX-Kanal-Modi. Über das Control Board können Sie, wie im Folgenden beschrieben, den DMX-Kanal-Modus definieren. Adressierung des Geräts Die Startadresse ist der erste Kanal, auf den das Gerät auf Signale vom Controller reagiert. Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display „Addr“...
  • Seite 13 110 - 119 Grüngelb 120 - 129 Lachs 130 - 139 Eisblau 140 - 149 Hellgrün 150 - 159 Orange 160 - 169 Lavendel 170 - 179 Stahlblau 180 - 189 Dunkelblau 190 - 255 Rosa 3 - Kanal - Modus Kanal: Wert: Funktion:...
  • Seite 14 6 - Kanal - Modus Kanal: Wert: Funktion: 000 - 255 000 - 255 Grün 000 - 255 Blau 000 – 255 Weiß 000 – 255 Amber 000 - 255 10 - Kanal - Modus Kanal: Wert: Funktion: 000 - 255 Zunehmende Helligkeit 0 –...
  • Seite 15: Fernbedienung Eurolite Ir-7

    Fernbedienung EUROLITE IR-7 Das Gerät muss für die Ansteuerung per Fernbedienung aktiviert werden. Unter Menüpunkt InFr, drücken Sie die ENTER-Taste zur Aktivierungs-Bestätigung. Halten Sie beim Betätigen einer Taste die Fernbedienung immer in Richtung des Sensors auf der Gerätevorderseite. Zwischen Fernbedienung...
  • Seite 16: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.
  • Seite 17: Technische Daten

    EUROLITE IR-7 Fernbedienung 50530561 EUROLITE TPC-10 Klammer, silber 59006856 EUROLITE TPC-10 Klammer, schwarz 59006858 EUROLITE Sicherungsseil A 3x600mm bis 5kg, silber 58010310 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz 58010342 EUROLITE DMX Kabel XLR 3pol 3m schwarz 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik...
