5. [Channel] Kanalwahldrehregler
Mit diesem Schalter lassen sich die 80 Kanäle einstellen.
6. [EMG] Kanal 9 Direkttaste
Auf Knopfdruck läßt sich der Notrufkanal 9 direkt einschalten. Im Multifunktions-Display erscheint
der Schriftzug „EMG". Solange der EMG-Kanal aktiviert ist, läßt sich am Kanalwahldrehregler kein
anderer Kanal einstellen.
7. [SCAN] Suchlaufschalter,
Durch Einschalten des Suchlaufbetriebs sucht das Gerät automatisch die Kanäle nach Belegung
ab. Dazu muß die Rauschsperre so eingestellt werden, daß das Hintergrundrauschen unterdrückt
wird. Durch Drücken der Scan-Taste wird der Suchlauf gestartet. Der Suchlauf stoppt, sobald ein
belegter Kanal gefunden ist.
8. [DW] Dual Watch (Zweikanalüberwachung)
Mit der Dual-Watch-Funktion lassen sich zwei beliebige Kanäle Ihrer Wahl „gleichzeitig" überwa-
chen.
9. [AM/FM] Modulationswahlschalter
Mit diesem Schalter kann man zwischen den Modulationsarten „AM" und „FM" wählen.
10. [DIM] Schalter zur Regulierung der Displaybeleuchtung
Durch Betätigen dieses Schalters kann die Hintergrundbeleuchtung des Multifunktionsdisplay ent-
weder in voller Beleuchtung oder mit reduzierter Beleuchtung geschaltet werden.
11. (ESP) Zuschalten des Rauschunterdrückungssystems
Durch Zuschalten des ESP 2 –noisekiller werden zugleich 2 Funktionen erfüllt. In der ersten Funk-
tion reduziert der ESP 2 das lästige Rauschen und Knacken beim Empfang von sehr schwachen
Signalen. Die zweite Funktion setzt dann ein, wenn ein stärkeres Signal empfangen wird. Hier schaltet
der ESP 2 automatisch einen für den Sprachfrequenz optimierten aktiven Bandpassfilter ein, der
ein noch vorhandenes Rauschen und Knacken unterdrückt. Dadurch wird die Sprachverständlichkeit
deutlich aus den Hintergrundgeräuschen hervorgehoben.
2

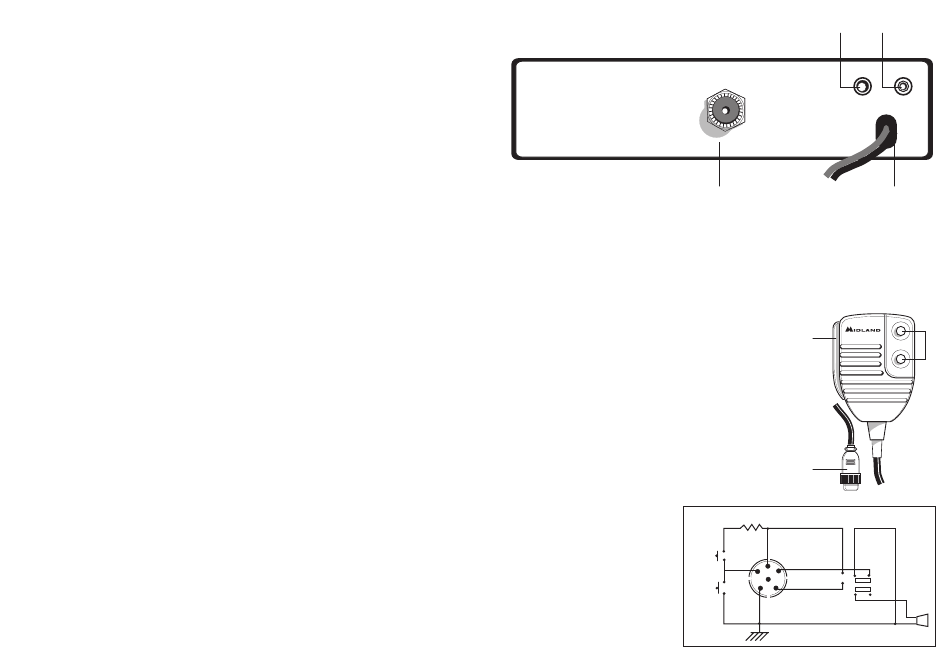

Geräterückseite
12. Anschluß für externen Lautsprecher, EXT
An diese Buchse kann ein externer Wiedergabelautsprecher angeschlossen werden.Der eingebau-
te Lautsprecher schaltet sich dann automatisch ab.
13. Kabel zum Anschluß der Stromversorgung, Power 13,8 V DC
Über dieses Kabel wird das Gerät mit der Spannungsversorgung verbunden. (Netzteil, KFZ-Bord-
netz).
14. S-Meter-Anschluß
An diese Buchse kann ein externes S-Meter angeschlossen werden.
15. Antennenbuchse (SO 239)
Hier wird der Stecker (PL 259) des Antennenkabels mit dem ALAN
235 ESP D80 verbunden.
Mikrofon
1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: manueller Kanaleinstellung
3. 6-poliger Mikrofonanschluß

Mikrofonbelegung

Pin 1 Mikrofon (NF)
Pin 2 RX (Audio)
Pin 3 PTT
Pin 4 Kanalumschaltung
Pin 5 Masse
Pin 6 VDC-Betriebsspannung
12
EXP-SP
ANTENNA
15
1
3
22K
3
UP
2
3 2 1
4
TX
3
DOWN
6
5 1
4
5
3
14
S-METER
13
2
UP
DOWN
RX
MIC
