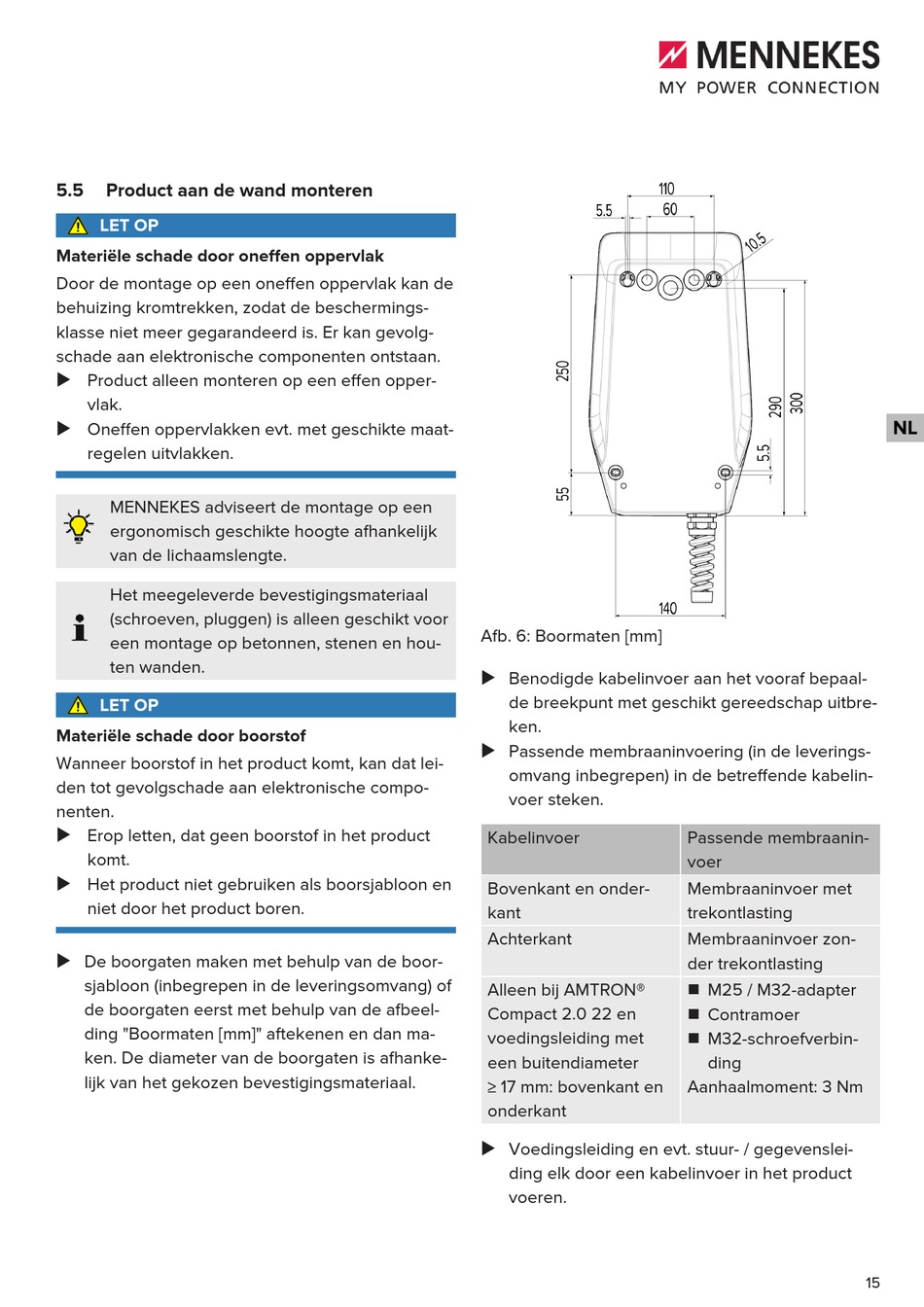

Product Aan De Wand Monteren - Mennekes AMTRON Compact 2.0 11 Betriebs Und Installationsanleitung

5.5

Product aan de wand monteren

LET OP
Materiële schade door oneffen oppervlak
Door de montage op een oneffen oppervlak kan de
behuizing kromtrekken, zodat de beschermings-
klasse niet meer gegarandeerd is. Er kan gevolg-
schade aan elektronische componenten ontstaan.
u Product alleen monteren op een effen opper-
vlak.
u Oneffen oppervlakken evt. met geschikte maat-
regelen uitvlakken.
MENNEKES adviseert de montage op een
ergonomisch geschikte hoogte afhankelijk
van de lichaamslengte.
Het meegeleverde bevestigingsmateriaal
(schroeven, pluggen) is alleen geschikt voor
een montage op betonnen, stenen en hou-
ten wanden.
LET OP
Materiële schade door boorstof
Wanneer boorstof in het product komt, kan dat lei-
den tot gevolgschade aan elektronische compo-
nenten.
u Erop letten, dat geen boorstof in het product
komt.
u Het product niet gebruiken als boorsjabloon en
niet door het product boren.
u De boorgaten maken met behulp van de boor-
sjabloon (inbegrepen in de leveringsomvang) of
de boorgaten eerst met behulp van de afbeel-
ding "Boormaten [mm]" aftekenen en dan ma-
ken. De diameter van de boorgaten is afhanke-
lijk van het gekozen bevestigingsmateriaal.
Afb. 6: Boormaten [mm]
u Benodigde kabelinvoer aan het vooraf bepaal-
de breekpunt met geschikt gereedschap uitbre-
ken.
u Passende membraaninvoering (in de leverings-
omvang inbegrepen) in de betreffende kabelin-
voer steken.
Kabelinvoer
Bovenkant en onder-
kant
Achterkant
Alleen bij AMTRON®
Compact 2.0 22 en
voedingsleiding met
een buitendiameter
≥ 17 mm: bovenkant en
onderkant
u Voedingsleiding en evt. stuur- / gegevenslei-
ding elk door een kabelinvoer in het product
voeren.
Passende membraanin-
voer
Membraaninvoer met
trekontlasting
Membraaninvoer zon-
der trekontlasting
n M25 / M32-adapter
n Contramoer
n M32-schroefverbin-
ding
Aanhaalmoment: 3 Nm
