Ausgang
Der Micropilot wird abgeglichen, indem die Leerdistanz E (= Nullpunkt), die Volldistanz F
(= Spanne) und ein Anwendungsparameter, der automatisch das Gerät an die Messbedingungen
anpaßt, eingegeben werden. Bei Varianten mit Stromausgang entsprechen die Punkte "E" und "F" 4
mA und 20 mA, für digitale Ausgänge und das Anzeigemodul 0 % und 100 %.
Eine Linearisierungsfunktion mit max. 32 Punkten, die auf einer manuellen bzw. halbautomatisch
eingegebenen Tabelle basiert, kann vor Ort oder über Fernbedienung aktiviert werden. Diese Funk-
tion erlaubt z.B. die Messung in technischen Einheiten und stellt ein lineares Ausgangssignal für
kugelförmige und zylindrisch liegende Behälter oder solche mit konischem Auslauf zur Verfügung.
11.3.2

Messeinrichtung

Einzelmessstelle

Der Micropilot M kann sowohl für Messungen in einem Schwallrohr/Bypass als auch frei in den
Tank eingesetzt werden.
Das Gerät besitzt einen 4...20 mA Ausgang mit HART-Protokoll, oder PROFIBUS PA bzw. Foun-
dation Fieldbus Kommunikation.

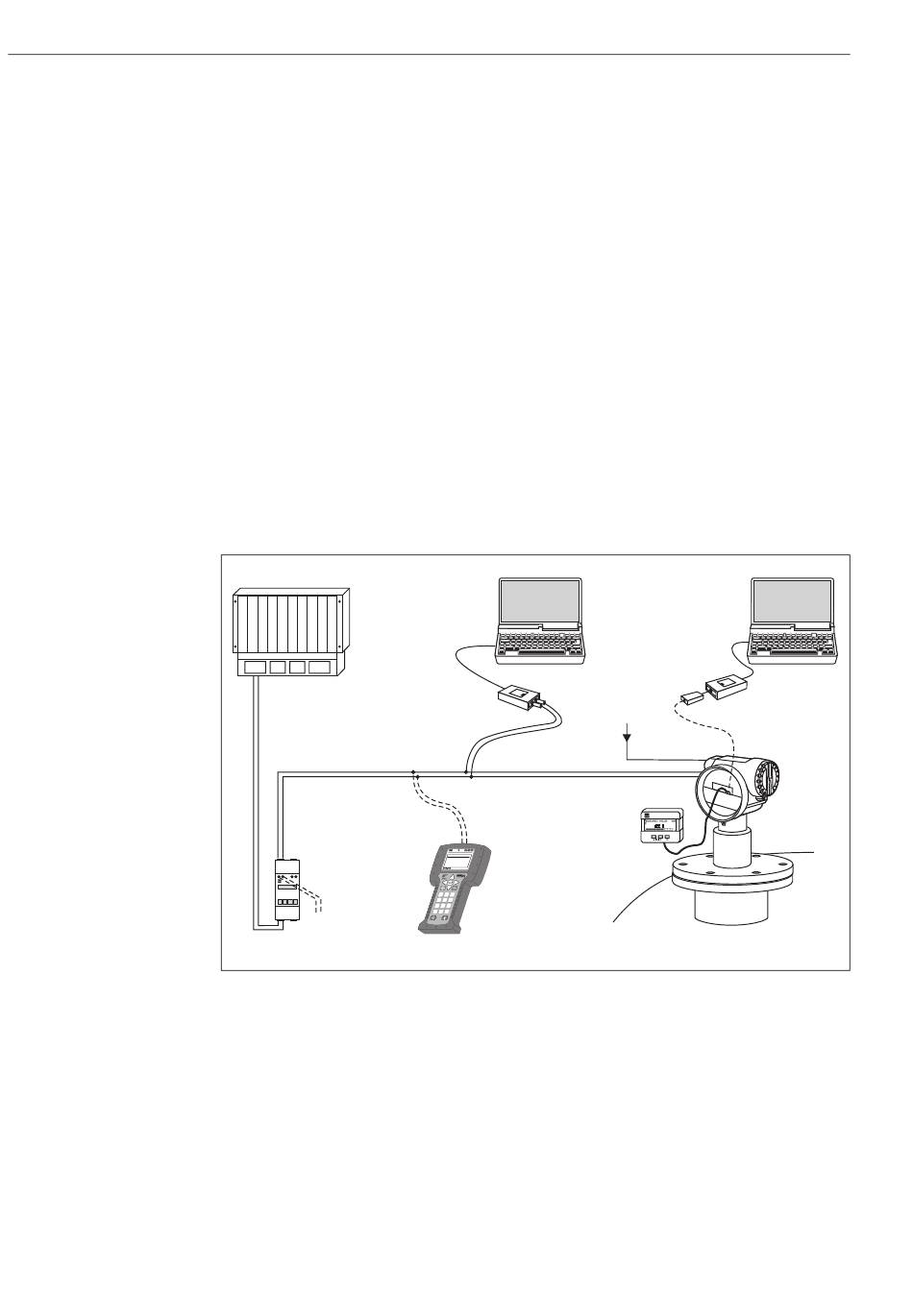

4...20 mA Ausgang mit HART-Protokoll
Die komplette Messeinrichtung besteht aus:
SPS
Messumformer-
speisegerät
z.B. RMA422
oder RN221N
(Kommunikations-
widerstand integriert)
ENDRESS + HAUSER
RMA 422
FXA191/195
oder
DXR375
Wenn der HART-Kommunikationswiderstand nicht im Speisegerät integriert ist, ist es notwendig
einen Kommunikationswiderstand von 250 Ω in die 2-Draht-Leitung einzufügen.
Micropilot M FMR 231 mit HART/4...20 mA
- ToF Tool -
FieldTool
Package
- FieldCare
Commubox
FXA191/195
(für 4-Draht)
Anzeige- und
Bedienmodul
VU331
dsdmdm dsdmdm
df das. asdas fa asas la. asas la. asdas fa df das.
DELTABAR: * * * * * * * * DELTABAR: * * * * * * * *
ONLINE ONLINE
1 QUICK SETUP 1 QUICK SETUP
2 OPERATING MENU 2 OPERATING MENU
3 PV 3 PV 352 mbar 352 mbar
4 SV 4 SV 0 °C 0 °C
HELP HELP SAVE SAVE
Page Page
Up Up
Bksp Bksp Delete Delete
Page Page
On On
# % & # % & A B C A B C D E F D E F
1 1 2 2 3 3
Copy Copy Paste Paste Hot Key Hot Key
G H I G H I J K L J K L M N O M N O
4 4 5 5 6 6
Insert Insert + Hot Key + Hot Key
P Q R S P Q R S T U V T U V W X Y Z W X Y Z
7 7 8 8 9 9
HART-Handbediengerät
, ( ) ' , ( ) ' _ < > _ < > + * / + * /
. . 0 0 - -
DXR375
375 375
FIELD COMMUNICATOR FIELD COMMUNICATOR
- ToF Tool -
FieldTool
Package
Netz
Service-Adapter
FXA193
ENDRESS + HAUSER
%
– + E
L00-FMxxxxxx-14-00-06-de-008
