Messbereich - Endress+Hauser Micropilot M FMR231 Betriebsanleitung

Montage
Mediengruppe Lagerbehälter
Ruhige Oberfläche (z.B.
Bodenbefüllung/Befüllung
über Tauchrohr oder sel-
tene Befüllung frei von

Messbereich

FMR 231: Stabantenne
ε
A DK( r)=1,4...1,9
ε
B DK( r)=1,9...4
ε
C DK( r)=4...10
ε
D DK( r)>10
1) Bei starker mechanischer Belastung (z.B. durch Rührwerke) Abspannung vorsehen bzw. Rohrantenne mit Schutzrohr versehen (maximale Seitenbelastung
100 Nm).
18
Messbereich
Der nutzbare Messbereich ist von der Antennengröße, den Reflexionseigenschaften des Mediums,
der Einbauposition und eventuell vorhandenen Störreflexionen abhängig.
Der maximal einstellbare Messbereich beträgt:
• 20 m bei Micropilot M FMR23x/24x (grössere Messbereiche bis max. 35 m auf Anfrage),
• 70 m bei Micropilot M FMR250 (weitere Informationen siehe TI390F/00/de).
Die folgenden Tabellen beschreiben die Mediengruppen sowie den möglichen Messbereich als
Funktion der Applikation und Mediengruppe. Ist die Dielektrizitätszahl des Mediums nicht
bekannt, so empfehlen wir zur sicheren Messung von der Mediengruppe B auszugehen.
Mediengruppe DK (
A 1,4...1,9
B 1,9...4
C 4...10
D > 10
1) Ammoniak NH wie Medium der Gruppe A behandeln, d.h. immer FMR230 im Schwallrohr einsetzen.
3

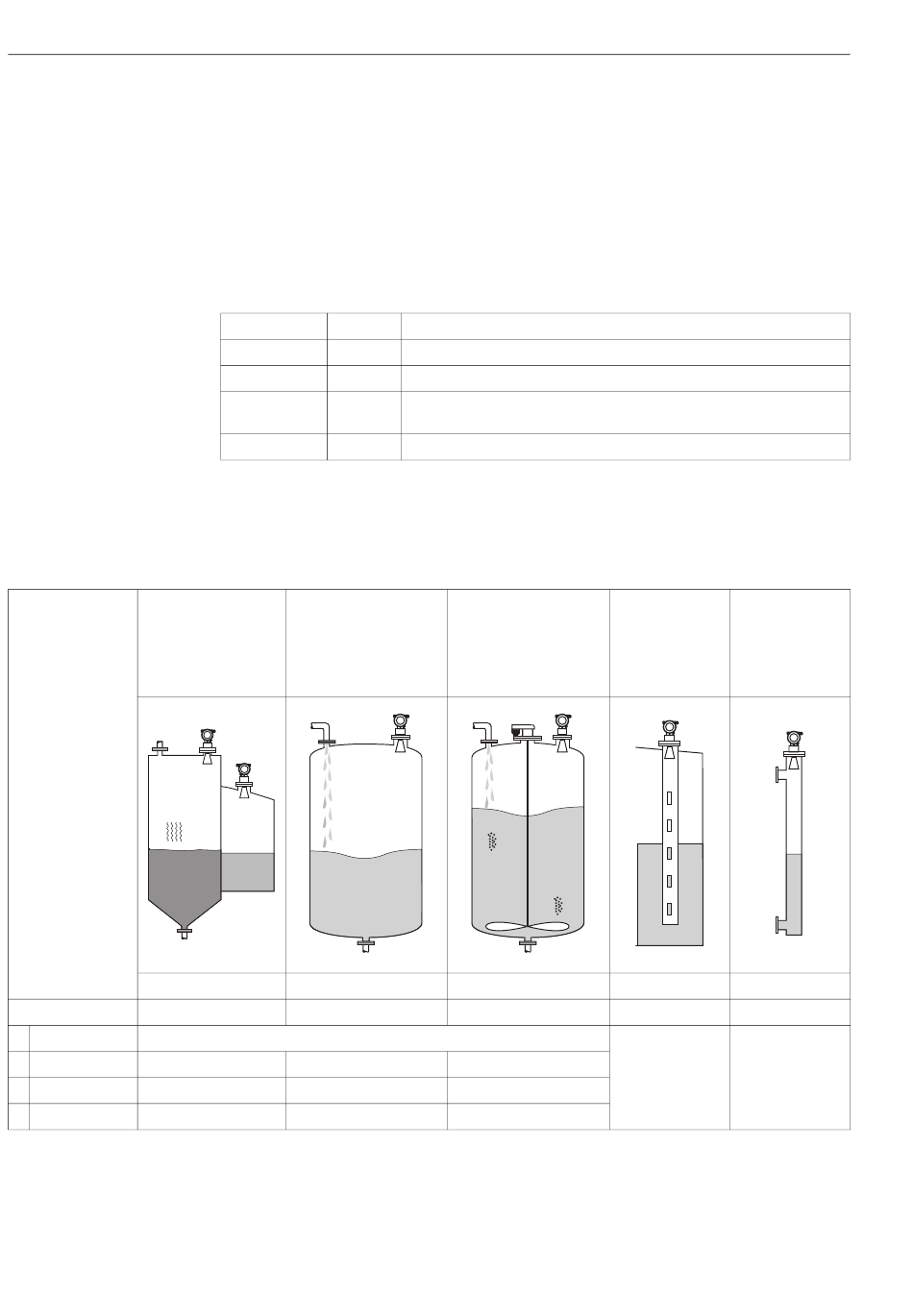

Messbereich in Abhängigkeit von Behältertyp, Bedingungen und Produkt
für Micropilot M FMR 231
Pufferbehälter
Unruhige Oberfläche (z.B.
ständige Befüllung frei von
oben, Mischdüsen).
oben).
Messbereich
Stabantenne
Schwallrohr (20 m) oder Rohrantenne
10 m 5 m
15 m 7,5 m
20 m 10 m
ε
r)
nichtleitende Flüssigkeiten, z.B. Flüssiggas
nichtleitende Flüssigkeiten, z.B. Benzin, Öl, Toluol, ...
z.B. konzentrierte Säure, organische Lösungsmittel, Ester, Analin, Alkohol, Aceton,
...
leitenden Flüssigkeiten, wässrige Lösungen, verdünnte Säuren und Laugen
Behälter mit einstufigem
Propellerrührwerk
Turbulente Oberfläche.
Einstufiges Rührwerk < 60
U/min.
Messbereich
Stabantenne
1)
(3,8 m) verwenden
4 m
6 m
8 m
Micropilot M FMR 231 mit HART/4...20 mA
Beispiel
1)
Schwallrohr
Messbereich
Stabantenne
FMR 230,
FMR 240,FMR 244
bzw. FMR 245
benutzen
Bypassrohr
Messbereich
Stabantenne
FMR 230,
FMR 240
bzw. FMR 245
benutzen
Endress + Hauser
