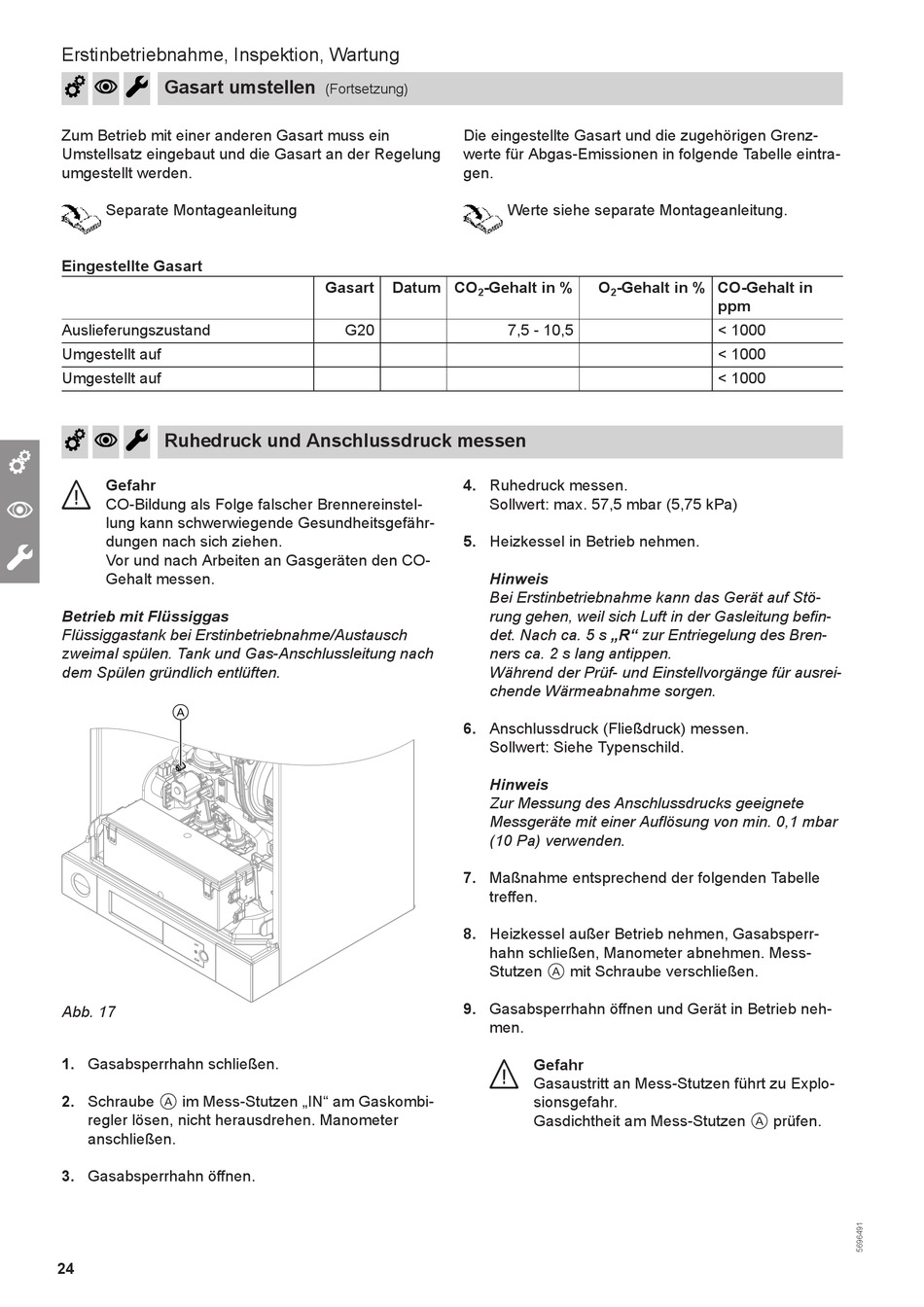

Erstinbetriebnahme, Inspektion, Wartung
Gasart umstellen
Zum Betrieb mit einer anderen Gasart muss ein
Umstellsatz eingebaut und die Gasart an der Regelung
umgestellt werden.
Separate Montageanleitung
Eingestellte Gasart
Auslieferungszustand
Umgestellt auf
Umgestellt auf

Ruhedruck und Anschlussdruck messen

Gefahr
CO-Bildung als Folge falscher Brennereinstel-
lung kann schwerwiegende Gesundheitsgefähr-
dungen nach sich ziehen.
Vor und nach Arbeiten an Gasgeräten den CO-
Gehalt messen.
Betrieb mit Flüssiggas
Flüssiggastank bei Erstinbetriebnahme/Austausch
zweimal spülen. Tank und Gas-Anschlussleitung nach
dem Spülen gründlich entlüften.
A
Abb. 17
1. Gasabsperrhahn schließen.
2. Schraube im Mess-Stutzen „IN" am Gaskombi-
A
regler lösen, nicht herausdrehen. Manometer
anschließen.
3. Gasabsperrhahn öffnen.
24
(Fortsetzung)
Die eingestellte Gasart und die zugehörigen Grenz-
werte für Abgas-Emissionen in folgende Tabelle eintra-
gen.
Gasart Datum CO -Gehalt in %
2
G20
4. Ruhedruck messen.
Sollwert: max. 57,5 mbar (5,75 kPa)
5. Heizkessel in Betrieb nehmen.
Hinweis
Bei Erstinbetriebnahme kann das Gerät auf Stö-
rung gehen, weil sich Luft in der Gasleitung befin-
det. Nach ca. 5 s „R" zur Entriegelung des Bren-
ners ca. 2 s lang antippen.
Während der Prüf- und Einstellvorgänge für ausrei-
chende Wärmeabnahme sorgen.
6. Anschlussdruck (Fließdruck) messen.
Sollwert: Siehe Typenschild.
Hinweis
Zur Messung des Anschlussdrucks geeignete
Messgeräte mit einer Auflösung von min. 0,1 mbar
(10 Pa) verwenden.
7. Maßnahme entsprechend der folgenden Tabelle
treffen.
8. Heizkessel außer Betrieb nehmen, Gasabsperr-
hahn schließen, Manometer abnehmen. Mess-
Stutzen
9. Gasabsperrhahn öffnen und Gerät in Betrieb neh-
men.
Werte siehe separate Montageanleitung.
O -Gehalt in % CO-Gehalt in
2
7,5 - 10,5
mit Schraube verschließen.
A
Gefahr
Gasaustritt an Mess-Stutzen führt zu Explo-
sionsgefahr.
Gasdichtheit am Mess-Stutzen
ppm
< 1000
< 1000
< 1000
prüfen.
A
