Inhaltszusammenfassung für Bräunlich QUTS2200

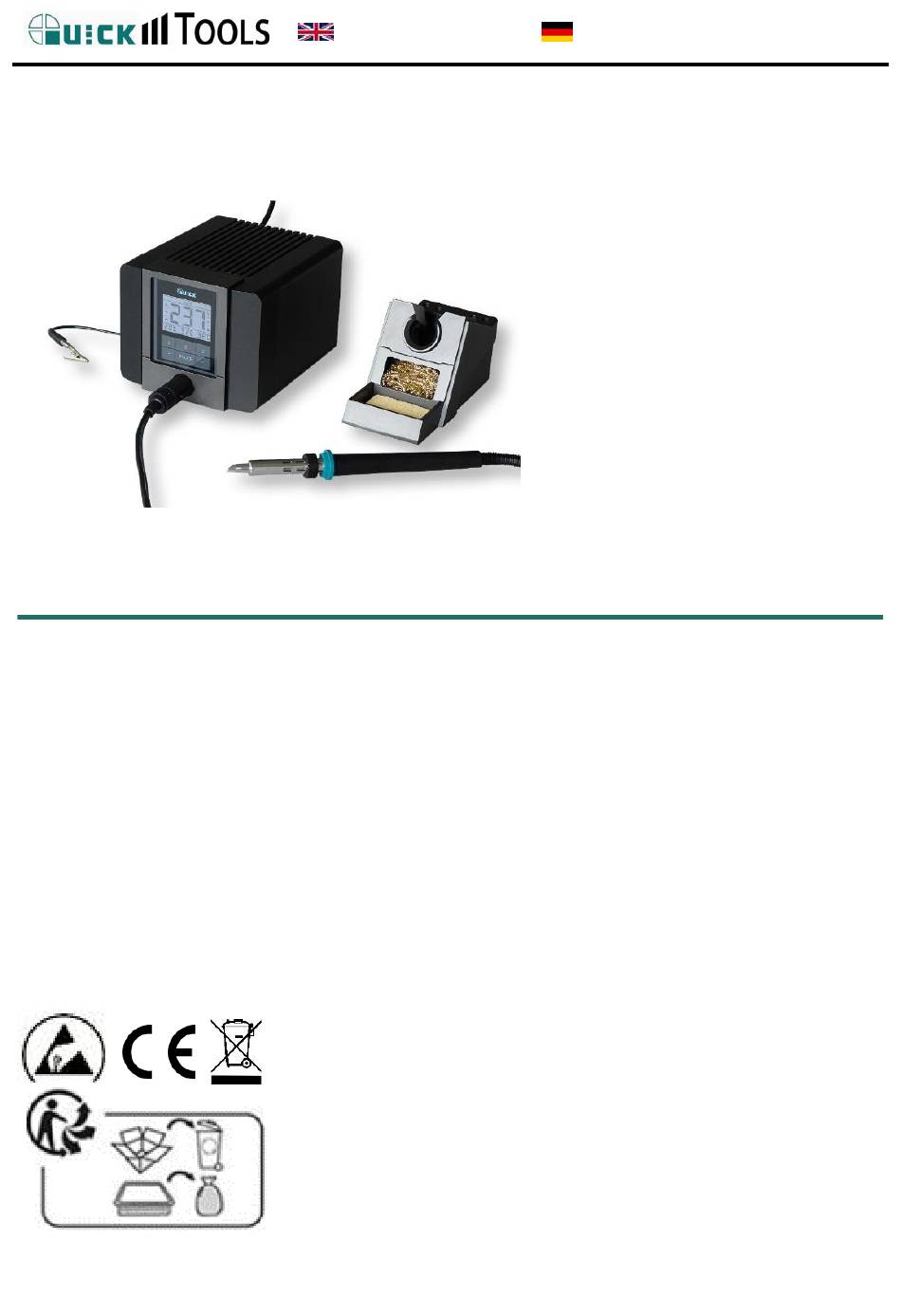

- Seite 1 USER MANUAL BEDIENUNGSANLEITUNG QUTS2200 Lötstation 90W Soldering Station Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 Tel. +49 (0) 3491/6181-18 info@quick-tools.de e-mail: www.quick-tools.de...
-
Seite 2: Inhaltsverzeichnis
USER MANUAL BEDIENUNGSANLEITUNG Inhaltsverzeichnis Deutsch ....................1 1.1. Sicherheitshinweise ..............1 1.2. Eigenschaften ................3 1.3. Technischen Daten ..............3 1.4. Inbetriebnahme/Bedienung ..........4 1.5. Menü/Einstellungen ..............7 1.6. Temperatur kalibrieren ............17 1.7. Nutzung und Wartung der Lötspitze ......17 1.8. -
Seite 3: Deutsch
BEDIENUNGSANLEITUNG 1. Deutsch VIELEN DANK FÜR DEN KAUF EINER QUICK LÖTSTATION. Bitte lesen Sie die Bedienungsanleitung vor Inbetriebnahme und bewahren Sie diese an einem sicheren und für alle Anwender leicht zugänglichen Ort auf. 1.1. Sicherheitshinweise Die Begriffe „WARNUNG“, „ACHTUNG“ und „HINWEIS“ in dieser Bedienungsanleitung haben folgende Bedeutung: WARNUNG: Eine Nichtbeachtung kann möglicherweise zu schweren Unfällen, Bränden und Verletzungen... - Seite 4 BEDIENUNGSANLEITUNG Das Gerät ist zum Löten von Weichlot mit verschiedenen Temperaturen konzipiert. Eine abweichende Verwendung ist nicht zulässig. Berühren Sie während des Betriebs und unmittelbar nach dem Ausschalten nicht die metallischen Teile an den Werkzeugen, VORSICHT! Verbrennungsgefahr! Nutzen Sie das Gerät nicht in der Nähe entflammbarer Stoffe und Komponenten.
-
Seite 5: Eigenschaften
BEDIENUNGSANLEITUNG 1.2. Eigenschaften Geeignet für bleihaltiges und bleifreies Löten. Sehr geringe Aufheiz-Zeit (ca. 19s auf 350°C). Automatische Standby-Funktion, von 5s – 99min. wählbar. Programmierbare Abschaltfunktion. Digitale IST und SOLL-Temperaturanzeige, kalibrierbar, passwortgeschützt. 3 vorprogrammierte Festtemperaturen (200°/320°/380°C). ... -
Seite 6: Inbetriebnahme/Bedienung
BEDIENUNGSANLEITUNG 1.4. Inbetriebnahme/Bedienung ACHTUNG: Überprüfen Sie vor dem Einschalten, ob die Betriebsspannung mit der angegebenen Spannung auf dem Typenschild übereinstimmt! Stellen Sie sicher, dass beim Stecken oder Ziehen des Lötkolbenanschlusskabels die Station immer ausgeschaltet ist. Nichtbeachten kann zur Beschädigung führen. 4.1 Ablageständer und Schwamm Im Ablageständer befinden sich ein Viskoseschwamm und Messing- Reinigungs-Wolle. -
Seite 7: Anschließen
BEDIENUNGSANLEITUNG 4.2 Symbole Festtemperatur-Speicherplatz °C oder °F Wenn die Sonne blinkt wird geheizt. ESD-Test Tastenton Passwortschutz 4.3 Anschließen ACHTUNG : Stellen Sie sicher, dass die Station komplett ausgeschaltet ist, bevor der Lötkolben an- oder abgesteckt wird. Nichtbeachten kann zur Beschädigung der Lötstation führen. 1) Platzieren Sie den Lötkolben im Ablageständer. -
Seite 8: Ein- Und Ausschalten
BEDIENUNGSANLEITUNG 4.4 Ein- und Ausschalten 1) An der Rückseite der Lötstation befindet sich der Netzschalter. 2) Mit der Taste POWER (3 Sekunden drücken) kann die Station ein- oder ausgeschaltet werden. 3) Sobald der Lötkolben in die Hand genommen wird, heizt sich die Lötspitze auf Solltemperatur auf, alternativ können dazu die Tasten +/- genutzt werden. -
Seite 9: Menü/Einstellungen
BEDIENUNGSANLEITUNG Temperatur ändern: oder kurz drücken: Temperatur wird um 1°C erhöht/verringert oder lang drücken: Temperatur wird schnell erhöht/verringert HINWEIS: Nach 2 Sekunden ohne Eingabe wird die angezeigte Temperatur automatisch gespeichert! Es wird nur die aktuell angezeigte Temperatur geändert, nicht die Fest-Temperatur. Diese kann nur über das Menü... -
Seite 10: Temperatureinheit
BEDIENUNGSANLEITUNG Mit der Taste OK markiert man CH1: 200 Temperatur Temperatur erhöhen verringern 1) Mit der Taste wechselt man zwischen CH1:200, CH2:320 oder CH3:370 2) Mit den Tasten +/- kann die markierte Temperatur(z.B.: CH:200), wie in Abschnitt 5.4. beschrieben, geändert werden. 3) Die Temperatur wird nicht automatisch gespeichert, sondern muss mit der Taste SPEICHERN gespeichert werden. - Seite 11 BEDIENUNGSANLEITUNG OK drücken Das Feld wechselt auf 3) Mit den Tasten +/- kann zwischen °C und °F gewechselt werden. Zum Speichern des Wertes drückt man zuerst OK und danach SPEICHERN. Mit der Taste ZURÜCK wird das Menü verlassen. 1.5.4 Standby 1) Taste 2 und 3 gleichzeitig drücken um ins Menü...
-
Seite 12: Ruhezustand
BEDIENUNGSANLEITUNG 1) Mit der Taste EIN/AUS kann die Standby-Funktion ein- und ausgeschaltet werden. 2) Mit den Tasten +/- kann die Zeit eingestellt werden, nach der die Station in Standby gehen soll. Die Zeit kann zwischen 5 Sekunden und 99 Minuten gewählt werden. 3) Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü... -
Seite 13: Temperaturfenster
BEDIENUNGSANLEITUNG 1) Mit der Taste kann der Ausschalt-Timer ein- oder ausgeschaltet werden. 2) Mit den Tasten +/- kann die Zeit eingestellt werden, nach der die Station in den Ruhezustand gehen soll. Diese kann 1 bis 240 Minuten betragen. 3) Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü... - Seite 14 BEDIENUNGSANLEITUNG 4) Wählen Sie mit den Tasten +/- wie weit die Soll-Temperatur abweichen darf. Sie kann zwischen 2-99°C eingestellt werden. 5) Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü verlassen. Wenn Temperaturabweichung von der Soll-Temperatur größer ist als hier eingestellt ertönt ein Signalton.
- Seite 15 BEDIENUNGSANLEITUNG Wenn das erste Sternchen markiert ist kann mit den Tasten +/- eine Ziffer zwischen 0-9 ausgewählt werden. Mit der Taste bestätigt man die Eingabe. Danach gibt man das neue Passwort ein und bestätigt es mit OK. Zur Sicherheit muss das neue Passwort noch einmal eingegeben...
- Seite 16 BEDIENUNGSANLEITUNG Taste 2 und 3 gleichzeitig drücken um ins Menü zu gelangen. Das Feld ESD Test mit den Tasten +/- auswählen und mit OK bestätigen. Das Feld wechselt auf Mit der Taste kann der ESD-Test ein- oder ausgeschaltet werden. Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü...
- Seite 17 BEDIENUNGSANLEITUNG Taste kann Tastenton ein-/ausgeschaltet werden. Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü verlassen. Das Feld wechselt auf 1.5.10 Adressen Mit der PC-Software „Solderings Manager“ können bis zu 63 Lötstationen konfiguriert und überwacht werden. In folgendem Menü kann die entsprechende Adresse geändert werden.
-
Seite 18: Menüsprache
BEDIENUNGSANLEITUNG Mit +/- kann jetzt die Adresse geändert werden, im Bereich von 1-64. Mit SPEICHERN werden die Einstellungen gespeichert und mit ZURÜCK wird das Menü verlassen. 1.5.11 Menüsprache Als Menüsprache kann Deutsch oder Englisch gewählt werden. Taste 2 und 3 gleichzeitig drücken um ins Menü... -
Seite 19: Temperatur Kalibrieren
BEDIENUNGSANLEITUNG 1.6. Temperatur kalibrieren HINWEIS: Die Temperatur sollte nach jedem Wechsel des Griffs, Heizelements oder der Spitze überprüft und bei Notwendigkeit kalibriert werden. Wir empfehlen das Messgerät Quick191AD zu verwenden. 1) Die Temperatur auf einen beliebigen Wert ein.(z.B.250°C) 2) Wenn sich die Temperatur stabilisiert hat, Lötspitzentemperatur messen. -
Seite 20: Passende Lötspitze Auswählen
BEDIENUNGSANLEITUNG 7.1 Passende Lötspitze auswählen Verwenden Sie nur originale QUICK Dauerlötspitzen. Diese sind mehrlagig metallisch beschichtet. Mechanischer Druck oder zu aggressive Reinigung kann diese Beschichtung beschädigen und die Lebensdauer der Lötspitze verkürzen. Sie können alle Lötspitzen der Serie 200 benutzen. a) Für eine optimale Wärmeübertragung muss eine zur Lötaufgabe passende Lötspitze ausgewählt werden. -
Seite 21: Lötspitzenpflege
BEDIENUNGSANLEITUNG Reinigen Sie die Spitze vor jedem Lötvorgang und benetzen Sie diese danach erneut mit frischem Lot. Die Lebensdauer einer Lötspitze wird erhöht durch eine ausreichende Lot-Benetzung, auch und gerade in der Ablageposition. 3) Arbeitspausen Nach Beenden der Arbeit oder in längeren Pausen sollte die Lötspitze ausreichend belotet abgelegt werden und die Spitzentemperatur abgesenkt oder die Station ausgeschaltet werden. -
Seite 22: Fehlermeldungen
BEDIENUNGSANLEITUNG Die Spitze wurde vor dem Ablegen nicht mit frischem Lot verzinnt und wurde dadurch passiv. Die Lötspitzentemperatur ist zu hoch eingestellt. Die Spitze ist verschmutzt, muss gereinigt oder neu aktiviert werden. Es befinden sich Verunreinigungen im Lot. ... - Seite 23 BEDIENUNGSANLEITUNG Wir wünschen Ihnen viel Freude und Erfolg beim Einsatz Ihre QUICK Lötstation und sind gern an Ihren Anregungen für Verbesserungen interessiert. Kontaktieren Sie uns auch bei auftretenden Problemen oder Fragen zu Ihrer Anwendung. Ihr Team der Bräunlich GmbH...
- Seite 24 BEDIENUNGSANLEITUNG EU-Konformitätserklärung nach Niederspannungsrichtlinie 2014/35/EU (Nr. 01-20) Der Hersteller/ Inverkehrbringer Bräunlich GmbH Am Heideberg 26 06886 Lutherstadt Wittenberg erklärt hiermit, dass folgendes Produkt Produktbezeichnung: QUICK Lötstation Handelsbezeichnung: QUICK TS2200 Modellbezeichnung: TS2200 den Bestimmungen der Niederspannungsrichtlinie 2014/35/EU - einschließlich deren zum Zeitpunkt der Erklärung geltenden Änderungen - entspricht. Folgende harmonisierte Normen wurden angewandt: „RICHTLINIE DES EUROPÄISCHEN PARLAMENTS UND DES RATES zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die...
-
Seite 25: English
USER MANUAL 2. English Thank you for purchasing a QUICK SOLDERING STATION. Please read the operating instructions before commissioning and keep them in a safe place that is easily accessible to all users. 2.1. Safety Instruction In this instruction manual WARNING, CAUTION, and NOTE are defined as follows: WARNING: Failure to do so may result in serious accidents, fire and personal injury. - Seite 26 USER MANUAL WARNING When the unit is turned on, the soldering tip automatically heats up to the last set temperature. There is a risk of burns on the surfaces! The device is designed for brazing soft solder at different temperatures.
- Seite 27 USER MANUAL CAUTION Measures for a safe working environment: Make sure that the device and the shelf are secure. Place the tool on the shelf when not in use. The use of the device by children from 8 years and persons with disabilities is possible if they are supervised and instructed for safe use.
-
Seite 28: Characteristic
USER MANUAL 2.3. Characteristic Can preset technological parameter of three gallery, more practical. Temperature alarm function, temperature changer. Sensor preposition, real-time monitor temperature of tin, return temperature rapidly. Solder tip change convenience. Have on-line communicating function, can manage 63 machine at the same time. -
Seite 29: Setting And Operation
USER MANUAL 2.5. Setting and Operation CAUTION: Please check the power supply is according to the rating voltage on the nameplate of the device before installing the solder station. 5.1 Iron Holder and Sponge The sponge is compressed. It will swell when moistened with water. -
Seite 30: Setting The Temperature
USER MANUAL 5.3 Turn ON/OFF On/off: soft switching on/off and hard switching on/off; 1. Hard switching: power switch can realize hard switching; 2. Soft switching: “POWER” key use for soft switching, in hard switching state, long press “POWER” about 3S,turn on and working; and then press “POWER”... - Seite 31 USER MANUAL Temperature rising: Press “+” button directly. If so, the setting temperature will raise 1℃ and the display window will display the set temperature. When loosen the “+” button, the display window will delay to display the set temperature about 2seconds. If within 2seconds, press the “+” button again, the setting temperature will raise 1℃...
-
Seite 32: Setting Working Parameter
USER MANUAL Temperature setting method the same as CH1 2.6. Setting Working Parameter 2.6.1 Enter into password interface Press “2” and “3” key at the same time, enter into setting main menu, as following: 2.5.2 Temperature setting 1. Selected the first item, press ENTER key, enter into temperature setting interface, press ENTER key again, CH1 temperature color turn to blue, it can be modify, press “+”... - Seite 33 USER MANUAL 2. After modify, press “STORE” save, press “Back” return to setting interface, press “Back” again, return to main interface. 2.6.3 Temperature unit setting 1. Press 1 or +, select “unit”, press ENTER, enter into temperature unit setting interface, press ENTER again, enter into temperature changer select interface, press 1 select temperature unit.
-
Seite 34: Sleep Time Setting
USER MANUAL 2.6.4 Sleep time setting 1. Press 1 or +, press ENTER, enter into sleep time setting interface, press ENTER again, enter into sleep time interface, press 1 select ON or OFF,OFF is not sleeping, when choose ON, press “+” or “—“ modify sleeping time. - Seite 35 USER MANUAL 2.after setting sleeping time ,press “STORE” key affirm, press “Back” key return parameter setting interface, press “Back” again, return setting interface. 2.6.5 Close time setting 1. Press 1 or + key, select “Close”, press ENTER key, enter into close time setting interface, press ENTER key again setting close time, press “+”...
- Seite 36 USER MANUAL alarm function, press 1 select ON or OFF, OFF express not alarm, ON express alarm, press “+” or “—” modify temperature range. The range of alarm temperature is: 2 - 99°C. Press ENTER C H 1 - 3 T e m p Press a l a r m t e m p U i n t...
-
Seite 37: Reset Password
USER MANUAL Press ENTER C H 1 - 3 T e m p a l a r m t e m p U i n t O F F S l e e p P a r a m e t e r ( C l o s e Press A l a r m t e m p +... - Seite 38 USER MANUAL P a s s w o r d Press E S D t e s t ENTER K e y T o n e A d r e s s Enter Back P a s s w o r d Press E n t e r o l d P W D E S D t e s t...
-
Seite 39: Setting Key Tone
USER MANUAL P a s s w o r d Press E S D t e s t ENTER K e y T o n e a d r e s s Enter Back P a s s w o r d E S D T e s t E S D t e s t O F F... -
Seite 40: Address Setting
USER MANUAL P a s s w o r d Press E S D t e s t ENTER K e y T o n e a d r e s s Enter Back Press ENTER 2. After setting key tone, press “STORE” key affirm, press “Back” key return parameter setting interface, press “Back”... -
Seite 41: Temperature Calibration
USER MANUAL P a s s w o r d E S D t e s t a d r e s s K e y T o n e a d r e s s STORE Back 3. After setting , press “STORE” save, and press “Back” key return parameter setting interface, and press “Back”... -
Seite 42: Tip Care And Maintenance
USER MANUAL We recommend using the 191/192 thermometer for measuring the tip temperature. If the soldering station is locked by password, it will not be able to calibrate the tip temperature and you must input the right password. 2.8. -
Seite 43: Soldering Tips
USER MANUAL 2.10. Soldering Tips... - Seite 44 USER MANUAL EU declaration of conformity according to Low-Voltage Directive 2014/35/EC (Nr. 01-20) The manufacturer/ distributor Bräunlich GmbH Am Heideberg 26 06886 Lutherstadt Wittenberg hereby declares that the following product Product designation: QUICK SOLDERING STATION Trade name: Trade Quick TS2200 Model name: TS2200 fulfills to the provisions of the Low-Voltage Directive 2014/35/EC - including the...
- Seite 45 USER MANUAL BEDIENUNGSANLEITUNG Bräunlich GmbH Am Heideberg 26 D-06886 Lutherstadt Wittenberg +49 (0) 3491/6181-0 Tel. +49 (0) 3491/6181-18 info@quick-tools.de e-mail: www.quick-tools.de...
