Montieren

9.3.2.2
Version: 1.0
WARNUNG
Heiße Abtriebselemente nicht ohne Persönliche Schutzaus-
rüstung berühren
Fassen Sie heiße Abtriebselemente, wie zum Beispiel Kupplun-
gen oder Riemenscheiben, nur mit speziellen Thermo-Handschu-
hen an. Vermeiden Sie längeren Kontakt mit den heißen Bautei-
len.
Heiße Bauteile können schwere Brandverletzungen an Körpertei-
len und Gliedmaßen verursachen.
Antriebselement nicht versetzt montieren
Antriebselement zentriert und gerade auf die Motorwelle setzen.
Ein Versatz führt zu unzulässigen Vibrationen und zur Zerstörung
von Kugellagern und Kupplung.
► Abtriebselement nach Herstellerangaben aufwärmen
► Schutzkappe entfernen
► Motorwelle entfetten und reinigen
► Abtriebselement aus dem Ofen nehmen und zum Arbeitsplatz
transportieren

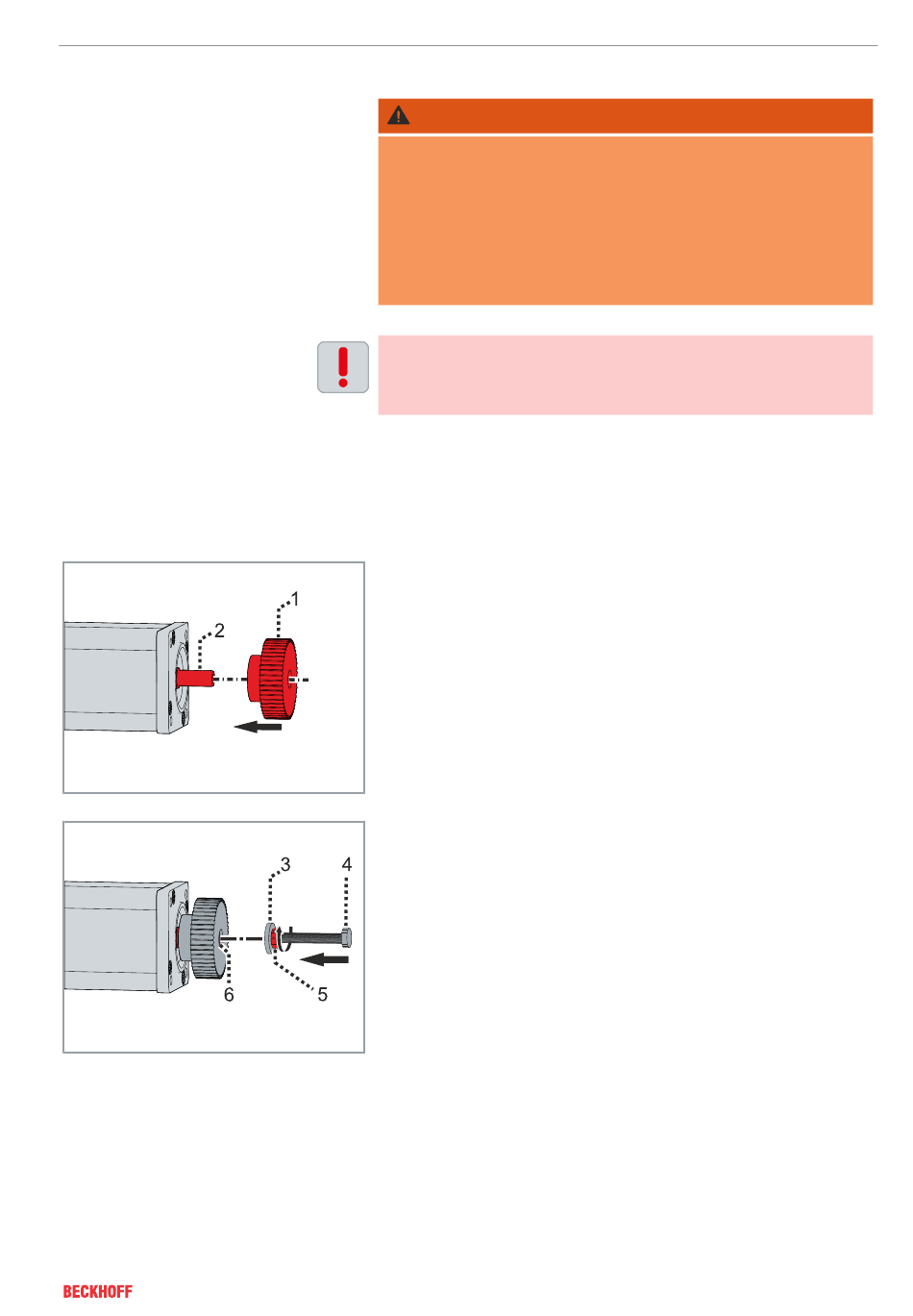

► Abtriebselement [1] zentriert und gerade auf die Motorwelle [2]
setzen
► Unterlegscheibe [3] mit Schraube [4] der Festigkeitsklasse 8.8
und Mutter [5] in das Anzugsgewinde [6] der Motorwelle einset-
zen
► Mutter [5] festdrehen
Das Abtriebselement wird durch die Mutter auf die Motorwelle auf-
gezogen.
