Elektrischer Anschluss
44

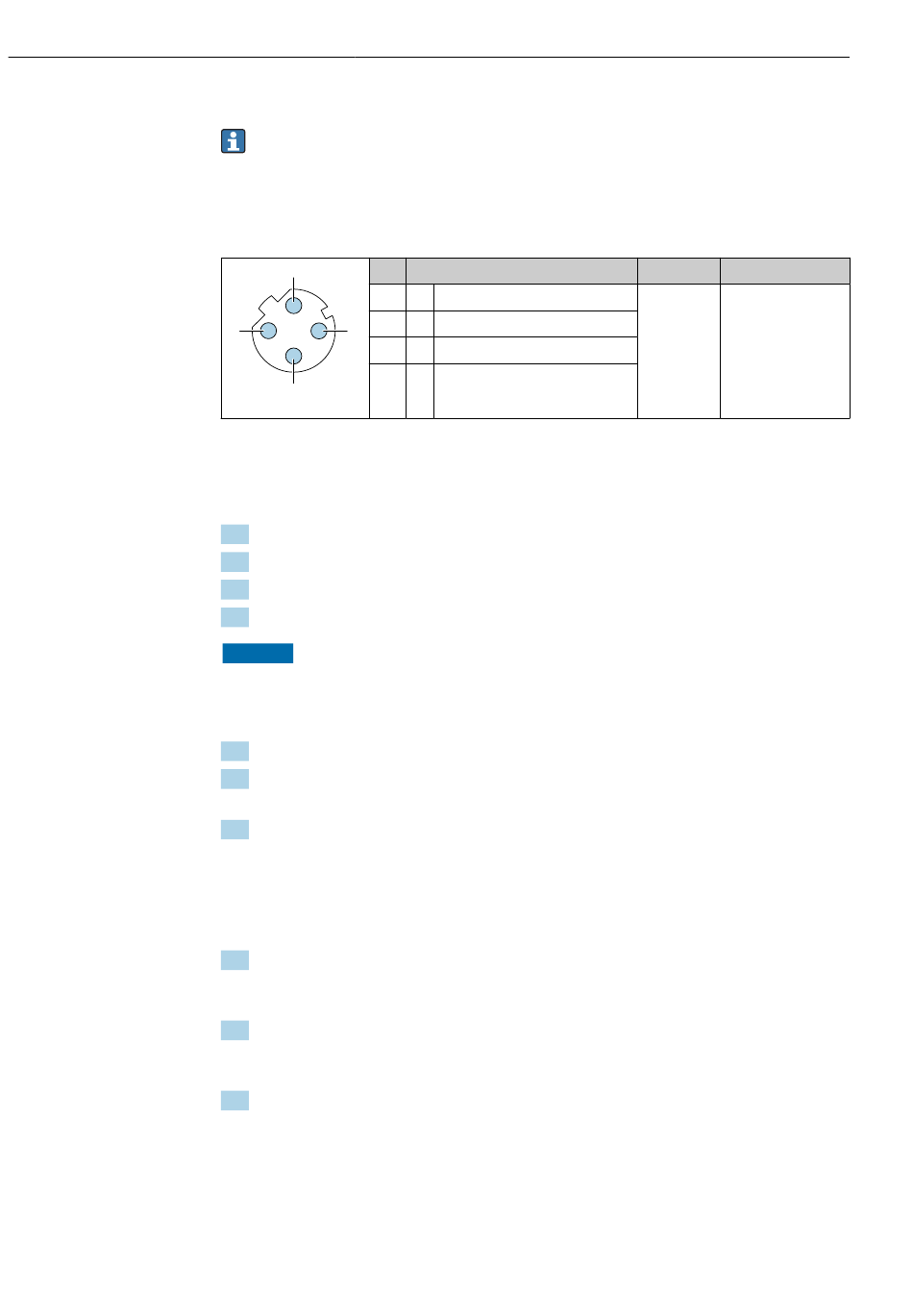

7.2.4 Pinbelegung Gerätestecker
Bestellcodes der M12x1-Stecker, siehe Spalte "Bestellmerkmal Elektrischer
Anschluss": EtherNet/IP →  43
EtherNet/IP
Gerätestecker für Signalübertragung (geräteseitig)
Pin
2
1
2
1 3
3
4
4
A0032047
7.2.5 Messgerät vorbereiten
Die Arbeitsschritte in folgender Reihenfolge ausführen:
1. Messaufnehmer und Messumformer montieren.
2. Anschlussgehäuse Messaufnehmer: Verbindungskabel anschließen.
3. Messumformer: Verbindungskabel anschließen.
4. Messumformer: Signalkabel und Kabel für Versorgungsspannung anschließen.
HINWEIS
Mangelnde Gehäusedichtheit!
Aufheben der Funktionstüchtigkeit des Messgeräts möglich.
‣
Passende, der Schutzart entsprechende Kabelverschraubungen verwenden.
1. Wenn vorhanden: Blindstopfen entfernen.
2. Wenn das Messgerät ohne Kabelverschraubungen ausgeliefert wird:
Passende Kabelverschraubung für entsprechendes Anschlusskabel bereitstellen.
3. Wenn das Messgerät mit Kabelverschraubungen ausgeliefert wird:
Anforderungen an Anschlusskabel beachten →  41.
7.2.6 Verbindungskabel Getrenntausführung vorbereiten
Bei der Konfektionierung des Verbindungskabels folgende Punkte beachten:
1. Beim Elektrodenkabel:
Sicherstellen, dass die Aderendhülsen messaufnehmerseitig die Aderschirme nicht
berühren. Mindestabstand = 1 mm (Ausnahme: grünes Kabel "GND")
2. Beim Spulenstromkabel:
1 Ader des dreiadrigen Kabels auf Höhe der Aderverstärkung abtrennen. Nur zwei
Adern werden für den Anschluss benötigt.
3. Bei Kabeln mit feindrahtigen Adern (Litzenkabel):
Adern mit Aderendhülsen versehen.
Belegung
+ Tx
+ Rx
- Tx
- Rx
Proline Promag W 400 EtherNet/IP
Codierung Stecker/Buchse
D Buchse
