AANSLUITEN VAN HET
AANSLUITSNOER
Het aansluitsnoer wordt als volgt op het
fornuis aangesloten:

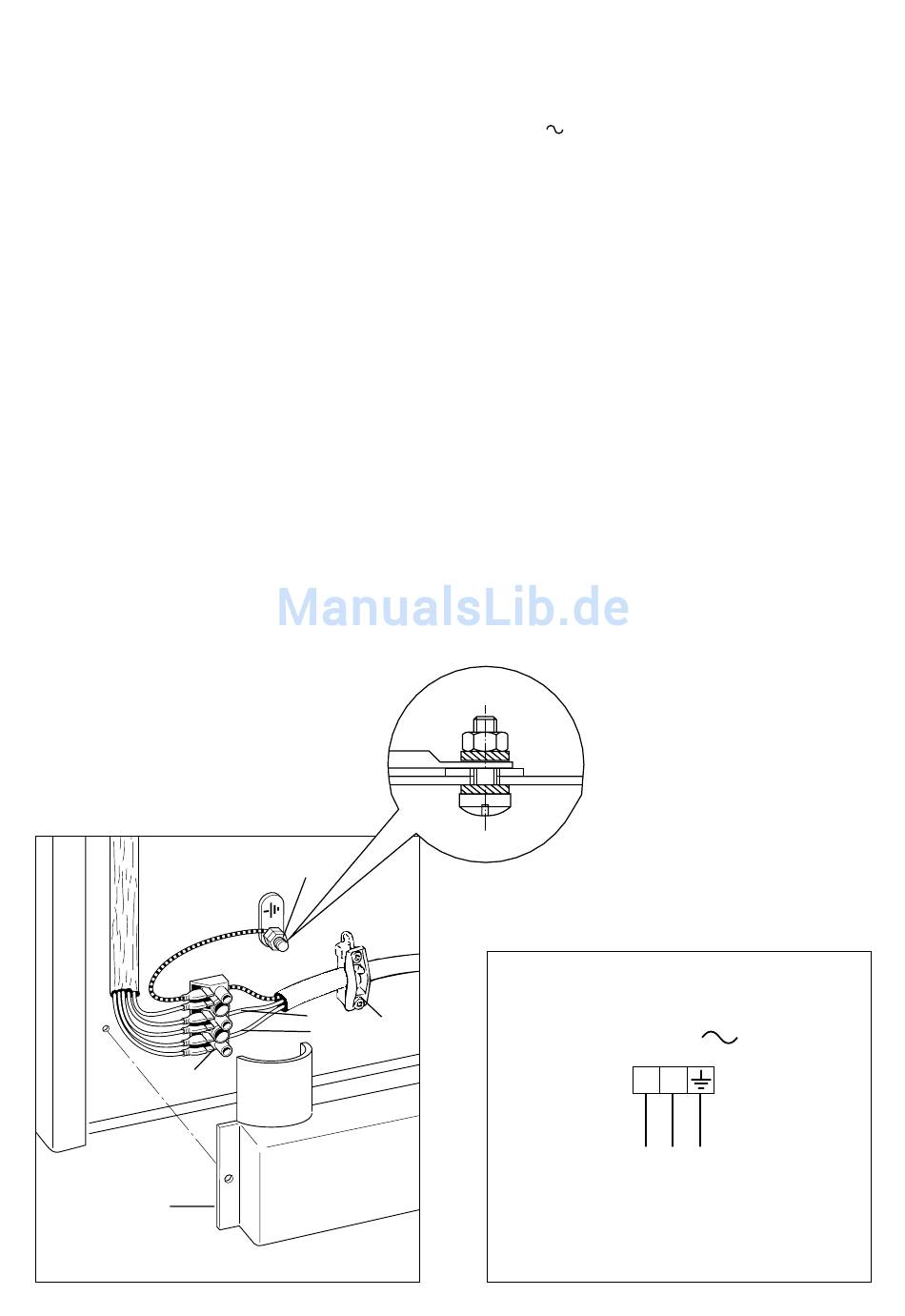

– Schroef de bevestigingsschroeven van
het beveiligingspaneel "A" aan de
achterkant van het fornuis los (Afb.
9.1).
– Verbind het goed geïsoleerde aansluit-
snoer met klem "D".
– Verbind de fase-aansluitingen met
klembouder "B" volgens het schema
in afbeelding afb. 9.2 en verbind de
aarddraad met klem "PE" (Afb. 9.1).
– Span het aansluitsnoer en zet het vast
in klem "D".
– Bevestig het beveiligingspaneel "A"
opnieuw.
B
A
Afb. 9.1
PE
N
D
L
DOORMETER VAN DE
VOEDINGSDRAAD - TYPE HO5RR-F
230 V
3 x 1,5 mm
(*) – Aansluiting door middel van een
stekker in een stopkontakt.
230 V
L
1
(L
Afb. 9.2
2
(*)
N
PE
)
2
35
