ACTIVE STAGE MONITOR

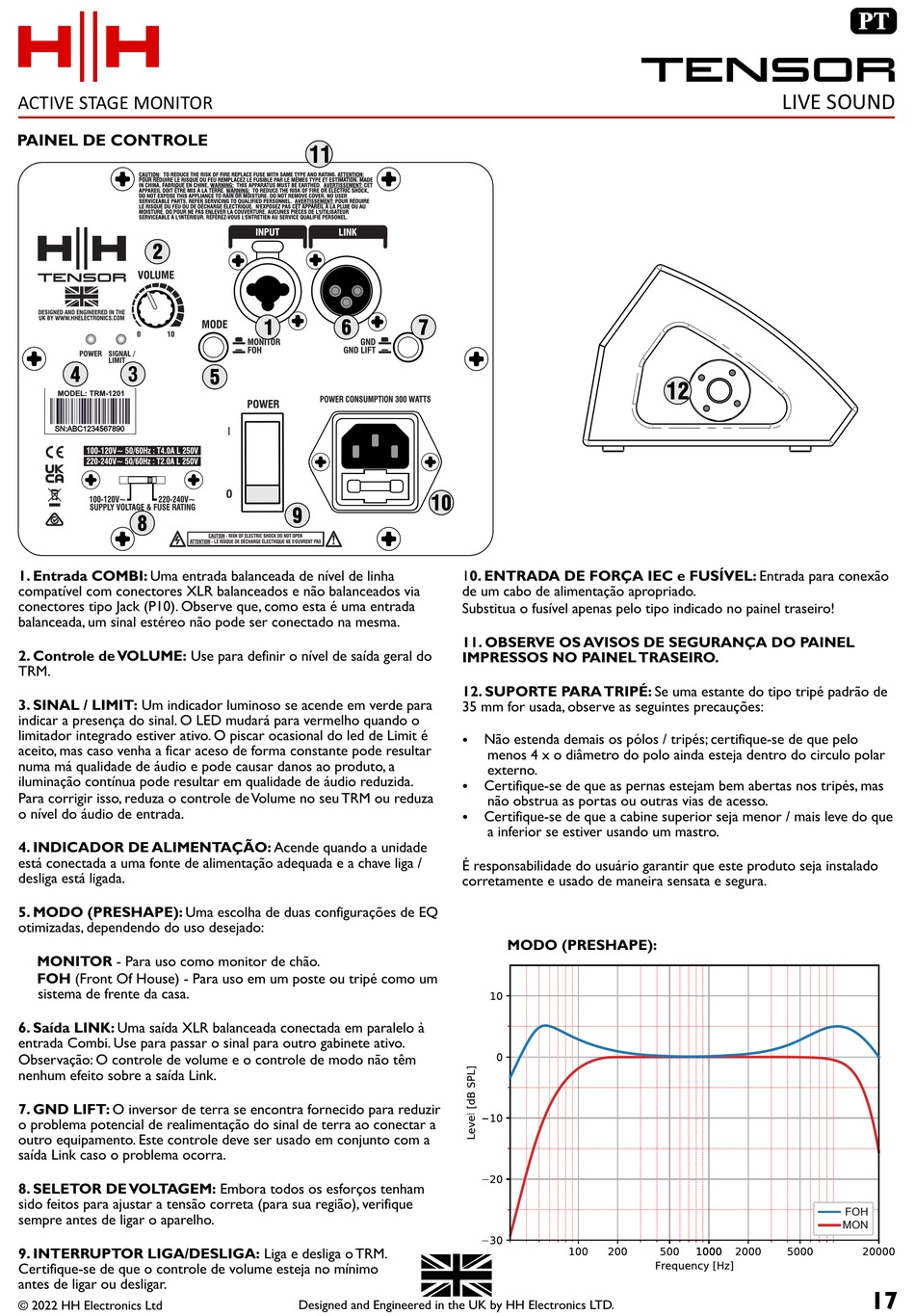

PAINEL DE CONTROLE

2
4 3
MODEL: TRM-1201
8
1. Entrada COMBI: Uma entrada balanceada de nível de linha
compatível com conectores XLR balanceados e não balanceados via
conectores tipo Jack (P10). Observe que, como esta é uma entrada
balanceada, um sinal estéreo não pode ser conectado na mesma.
2. Controle de VOLUME: Use para definir o nível de saída geral do
TRM.
3. SINAL / LIMIT: Um indicador luminoso se acende em verde para
indicar a presença do sinal. O LED mudará para vermelho quando o
limitador integrado estiver ativo. O piscar ocasional do led de Limit é
aceito, mas caso venha a ficar aceso de forma constante pode resultar
numa má qualidade de áudio e pode causar danos ao produto, a
iluminação contínua pode resultar em qualidade de áudio reduzida.
Para corrigir isso, reduza o controle de Volume no seu TRM ou reduza
o nível do áudio de entrada.
4. INDICADOR DE ALIMENTAÇÃO: Acende quando a unidade
está conectada a uma fonte de alimentação adequada e a chave liga /
desliga está ligada.
5. MODO (PRESHAPE): Uma escolha de duas configurações de EQ
otimizadas, dependendo do uso desejado:
MONITOR - Para uso como monitor de chão.
FOH (Front Of House) - Para uso em um poste ou tripé como um
sistema de frente da casa.
6. Saída LINK: Uma saída XLR balanceada conectada em paralelo à
entrada Combi. Use para passar o sinal para outro gabinete ativo.
Observação: O controle de volume e o controle de modo não têm
nenhum efeito sobre a saída Link.
7. GND LIFT: O inversor de terra se encontra fornecido para reduzir
o problema potencial de realimentação do sinal de terra ao conectar a
outro equipamento. Este controle deve ser usado em conjunto com a
saída Link caso o problema ocorra.
8. SELETOR DE VOLTAGEM: Embora todos os esforços tenham
sido feitos para ajustar a tensão correta (para sua região), verifique
sempre antes de ligar o aparelho.
9. INTERRUPTOR LIGA/DESLIGA: Liga e desliga o TRM.
Certifique-se de que o controle de volume esteja no mínimo
antes de ligar ou desligar.
© 2022 HH Electronics Ltd
11
1 6
5
9
Designed and Engineered in the UK by HH Electronics LTD.
7
10
10. ENTRADA DE FORÇA IEC e FUSÍVEL: Entrada para conexão
de um cabo de alimentação apropriado.
Substitua o fusível apenas pelo tipo indicado no painel traseiro!
11. OBSERVE OS AVISOS DE SEGURANÇA DO PAINEL
IMPRESSOS NO PAINEL TRASEIRO.
12. SUPORTE PARA TRIPÉ: Se uma estante do tipo tripé padrão de
35 mm for usada, observe as seguintes precauções:
Não estenda demais os pólos / tripés; certifique-se de que pelo
Ÿ
menos 4 x o diâmetro do polo ainda esteja dentro do circulo polar
externo.
Certifique-se de que as pernas estejam bem abertas nos tripés, mas
Ÿ
não obstrua as portas ou outras vias de acesso.
Certifique-se de que a cabine superior seja menor / mais leve do que
Ÿ
a inferior se estiver usando um mastro.
É responsabilidade do usuário garantir que este produto seja instalado
corretamente e usado de maneira sensata e segura.
MODO (PRESHAPE):
LIVE SOUND
12
PT
FOH
MON
