Siebte Auflage • Erster Druck
Steuerung
Die Bodensteuerungsstation dient dazu, die Plattform zum Parken und für Funktionstests anzuheben. In
Notfällen kann die Bodensteuerungsstation auch zur Bergung von handlungsunfähigen Personen auf der
Plattform genutzt werden. Wenn die Bodensteuerungsstation ausgewählt ist, sind die Funktionen der
Plattformsteuerung nicht verfügbar, einschließlich des NOT-AUS-Schalters.
8
7
6
5
4
3
2
1

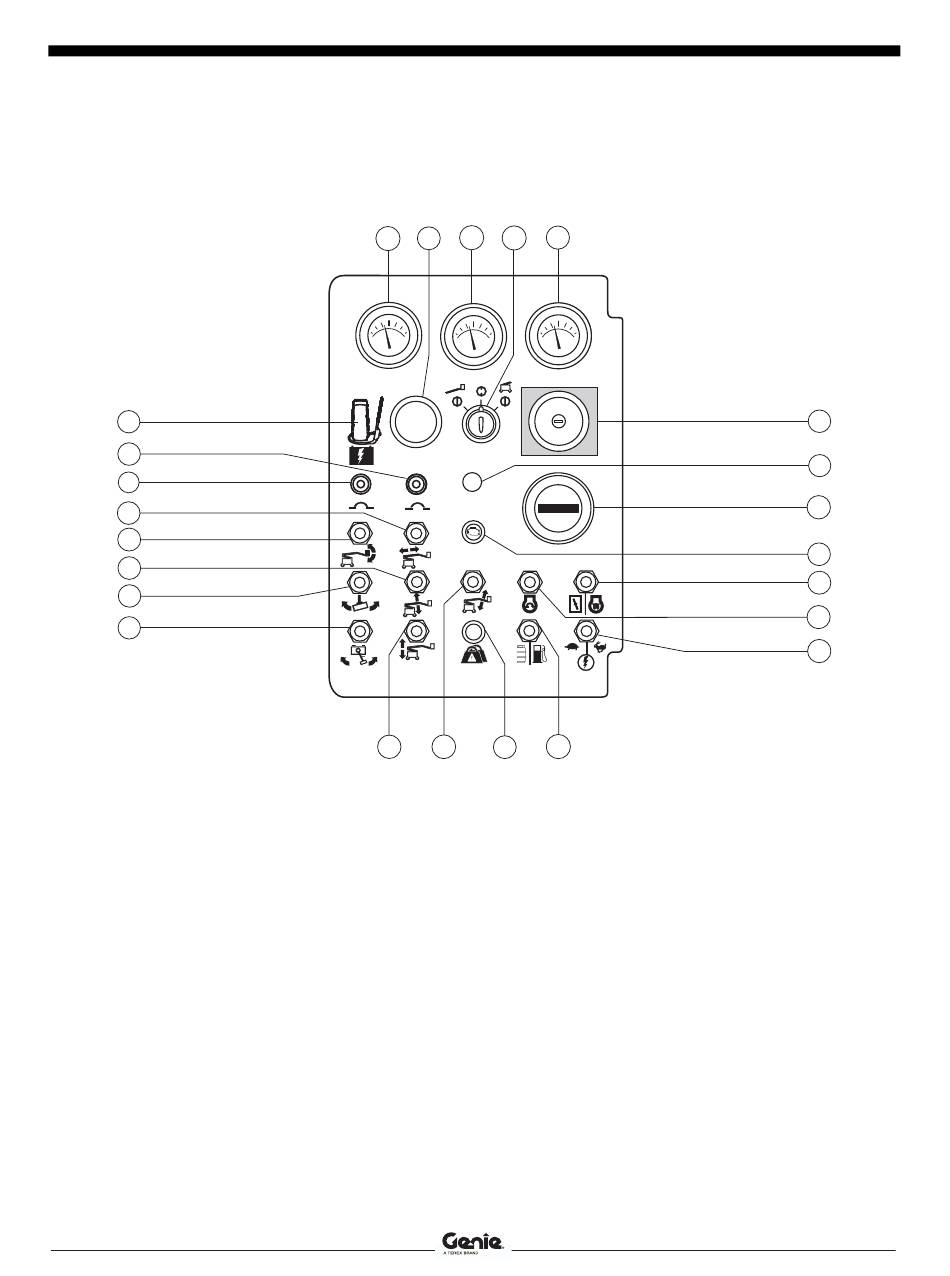

Bodensteuerpult
1
Schalter Drehtisch drehen
2
Schalter Plattform drehen
3
Schalter Primärausleger heben/senken
4
Schalter Plattform ausrichten
5
Schalter Primärausleger ausfahren/einfahren
6
10A-Sicherungsautomat für elektrische
Schaltkreise des Motors
7
10A-Sicherungsautomat für elektrische
Steuerschaltkreise
8
Reserveantriebsschalter
9
Benzin-/Propangasmodelle:
Kühlwasser-Temperaturanzeige
Dieselmodelle: Öltemperaturanzeige
10 Fahralarm
11 Öldruckanzeige
Teile-Nr. 1297940GRGT
11
9
10
12
13
00009.9
!
21
24
23
22
12 Schlüsselschalter für Auswahl
Plattformsteuerung/Aus/Bodensteuerung
13 Spannungsanzeige
14 Roter NOT-AUS-Taster
15 Nicht verwendet
16 Betriebsstundenzähler oder Diagnoseanzeige
17 Motorwarnlampe (falls vorhanden)
18 Benzin-/Propangasmodelle:
Dieselmodelle: Vorglühschalter (falls vorhanden)
19 Schalter Motor starten
20 Totmannschalter
21 Benzin-/Propangasmodelle:
Kraftstoff-Auswahlschalter
22 Anzeigelampe Plattformüberlastung (falls
vorhanden)
23 Schalter Korbausleger heben/senken
24 Schalter Sekundärausleger heben/senken
®
Z
-34/22 IC
Bedienungsanleitung
Steuerung
STOP
STOP
14
15
16
17
18
19
20
21
