Eingangskenngrößen - Endress+Hauser Oxymax W COS31 Technische Information

Oxymax W COS31
Messgröße
Messbereich
Elektrischer Anschluss
Endress+Hauser
Eingangskenngrößen
gelöster Sauerstoff [mg/l, ppm oder % SAT oder hPa]
mit Liquisys M COM223/253-WX/WS:
0,02 ... 60,00 mg/l
0,00 ... 600 % SAT
0 ... 1200 hPa
Verdrahtung
Direktanschluss an den Messumformer (Feldgerät)
Sie schließen den Sensor direkt über das Spezial-Messkabel mit SXP-Stecker an den Messumformer
(COM253-WX/WS) an.

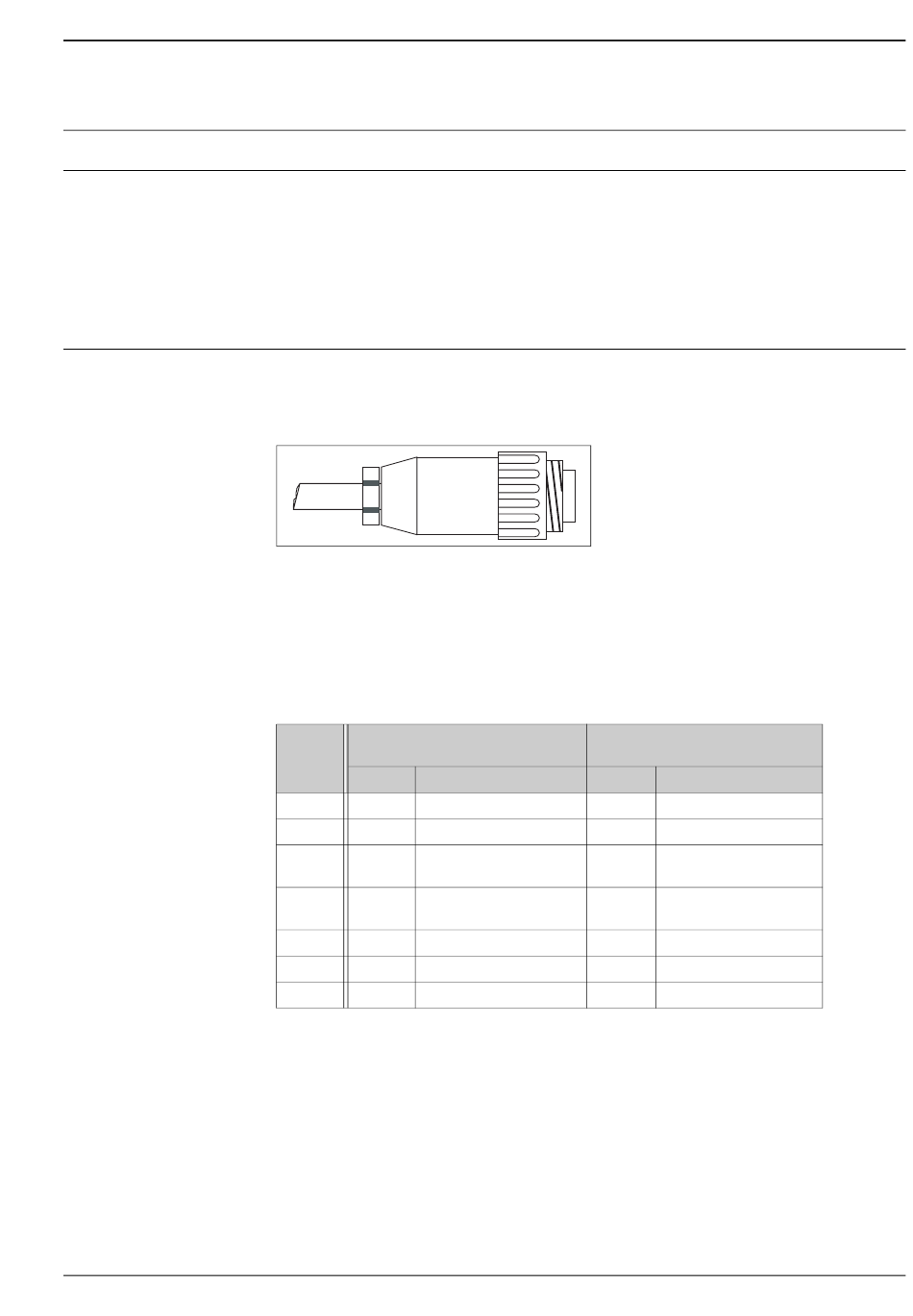

SXP-Stecker
Direktanschluss an den Messumformer (Schalttafelgerät)
• Entfernen Sie den SXP-Stecker (Messumformerseite!) vom Kabel.
• Entnehmen Sie der folgenden Tabelle die Kabelbelegung und die zugeordneten Anschlussklemmen von
Liquisys M COM223-WX/WS.
• Beachten Sie bitte, dass sich die Kabelbelegung je nach Sensorausführung (Festkabel oder TOP68-Steckver-
bindung) unterscheidet.
Klemme Sensor mit Festkabel (OMK)
COM223
Ader Belegung
87 YE +U
B
0 GY 0 V
96 PK NTC (analog) oder Komm.
(digital)
97 BU NTC (analog) oder Komm.
(digital)
88 BN –U
B
19 GN Alarm
18 WH Sensorsignal
a0004118
Sensor mit TOP68-Steckverbindung
(CYK71)
Ader Belegung
YE +U
B
WH 0 V
GN Kommunikation (digital)
BN Kommunikation (digital)
Koax innen –U
B
3
