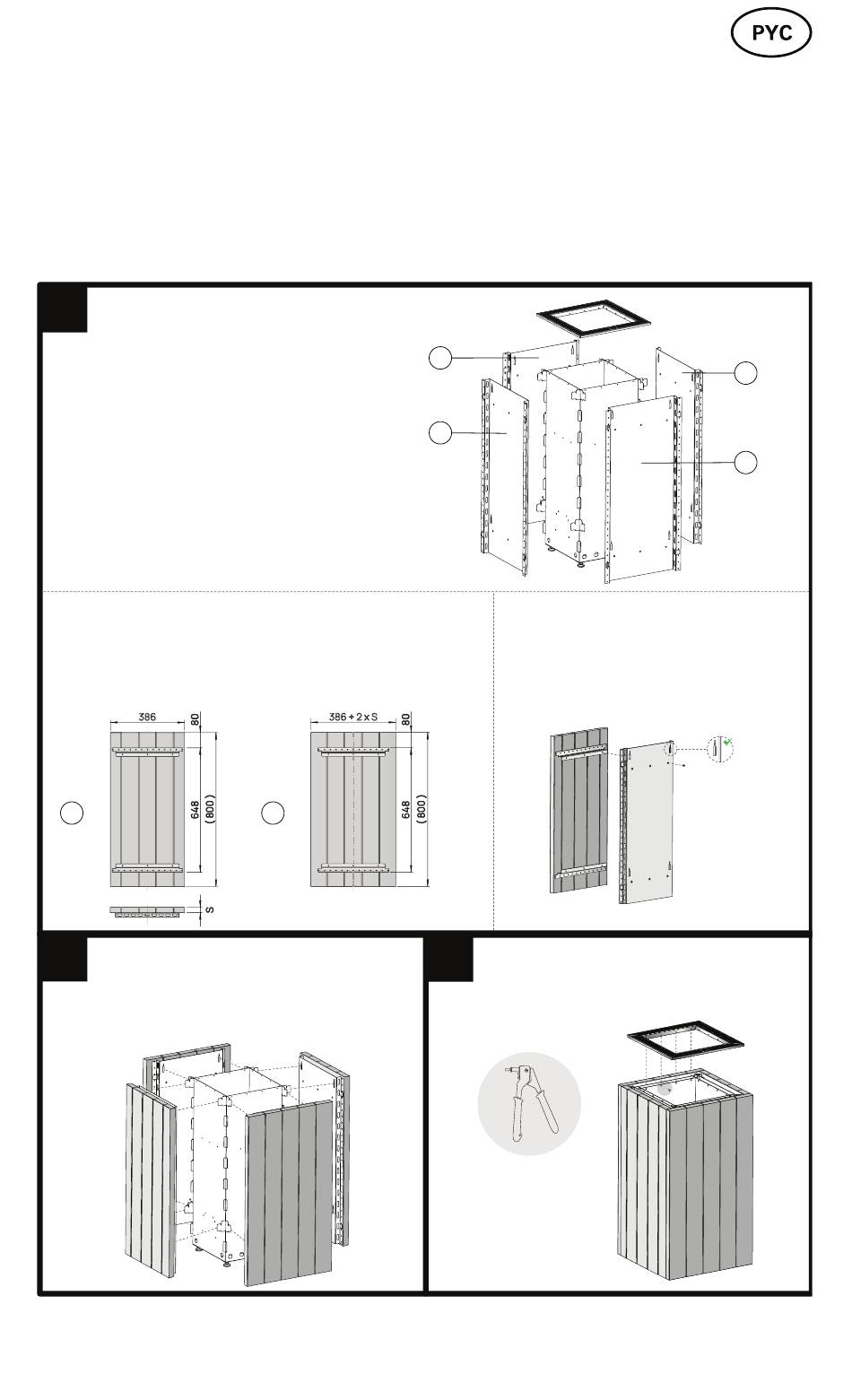

Установка вертикальных элементов отделки
1
Подготовьте щиты (4 шт.)
Приведенная ниже инструкция является
рекомендательной и касается крепления
горизонтальных деревянных реек к
электрокаменке CORE.
ВНИМАНИЕ! Проконсультируйтесь со
специалистом при выборе правильного
крепежа и инструмента.
ВНИМАНИЕ! Убедитесь в том, что материал,
которым Вы хотите обшить каменку может
применяться в сауне. При необходимости
проконсультируйтесь со специалистом.
1
Подготовка щитов.
Чтобы прикрепить элементы отделки к монтажным
уголкам (доступны в качестве дополнительной
принадлежности), подберите подходящие винты.
Максимальный диаметр винта составляет 4,2 мм. При
необходимости проконсультируйтесь со специалистом.
386
A
2
Прикрепите подготовленные щиты
к каменке.
Убедитесь в том, что под каменкой остается
воздушный зазор высотой не менее 25 мм.
386 + 2 x S
B
x 2
B
A
2
Прикрепление элементов
отделки к щиту
Прикрепите панели основания к щитам
винтами M5x8 (в комплекте содержится
24 винта)
x 2
3
Разместите покровные рейки ленты
на каменке и скрепите их заклепками.
Клепальный инструмент в комплект не входит.
A
B
Проемы
направлены
вверх
x 4
