HUUM CORE Montage- Und Bedienungsanleitung Seite 73

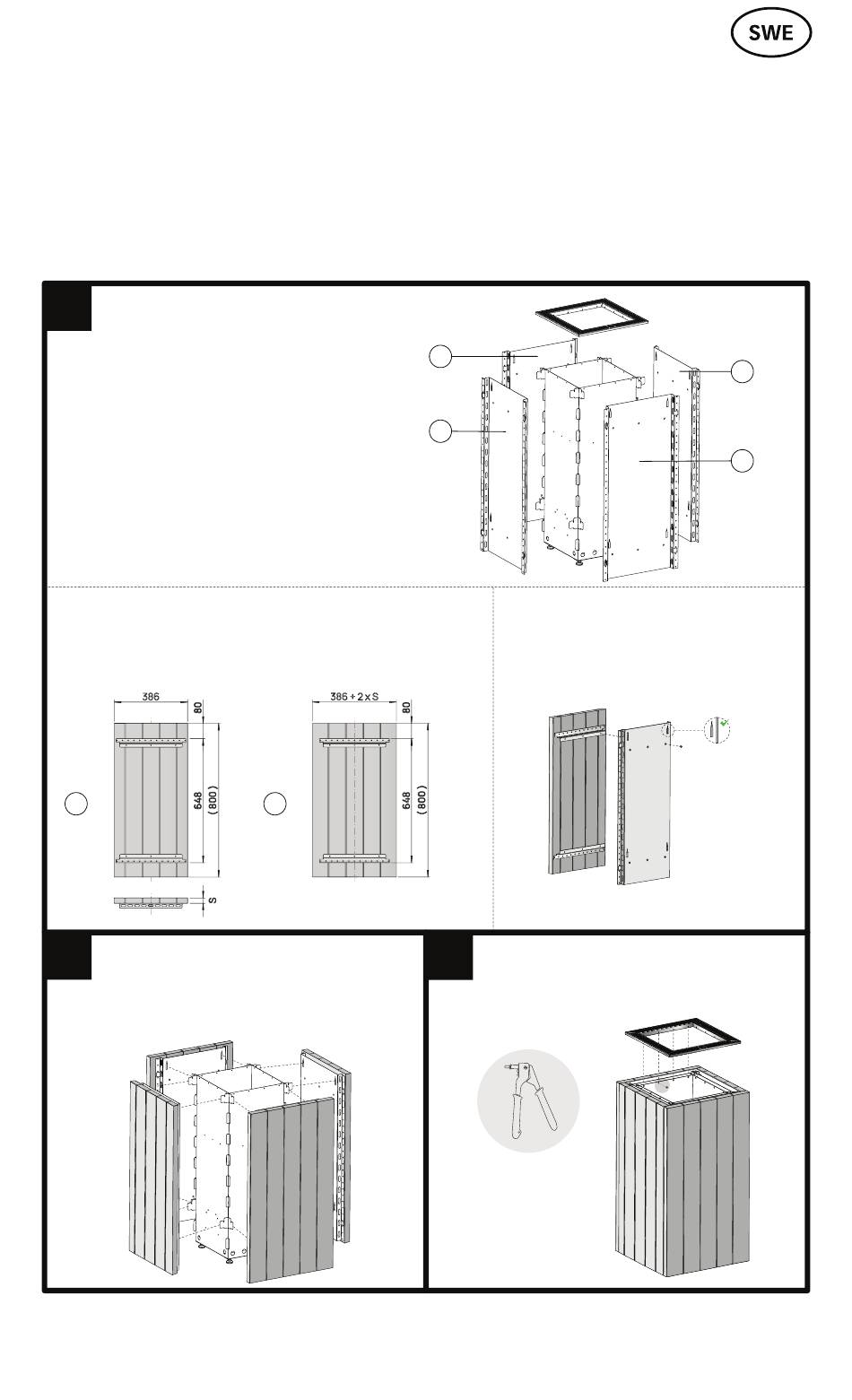

Montering av beklädnadsmaterial på vertikal yta.
1
Förberedd sköldarna (4 stycken)
Följande instruktioner innehåller rekommen-
dationer för att fästa av vertikala material
bestående trämaterial eller paneler på CORE
elektrisk värmare.
OBS! När du väljer rätta fästelement och
verktyg rekommenderas det att konsult-
era beträffande specialister.
OBS! Se till att material du vill använda
för att bearbeta bastuvärmaren, ä
lämpligt för användning i bastu. Vid
behov rådfråga en beträffande special-
ist.
1
Sköldars förberedande.
Välja lämpliga skruvar för att kunna fästa beklädnaden till
vinklarna (kan köpas som extratillbehör). Skruvens maximala
diameter är 4,2 mm. Vid behov rådfråga en beträffande special-
ist.
386
A
2
Fäst de förberedda sköldarna på
bastuvärmare.
Se till att en luftspalt på minst 25 mm ska finnas kvar
under bastuvärmaren.
386 + 2 x S
B
x 2
B
A
2
Fäst beklädnaden på skölden.
Fäst bottenplattorna till sköldar med M5x8
skruvarna (i satsen finns 24 skruvar).
x 2
3
Lägg täcklisterna på bastuvärmare och
fäst med nitar.
Verktyget för nitning ingår inte i verktygssatsen..
A
B
Öppningar pekar
uppåt
x 4
73
