PŘÍLOHA 1. Instalace obložení

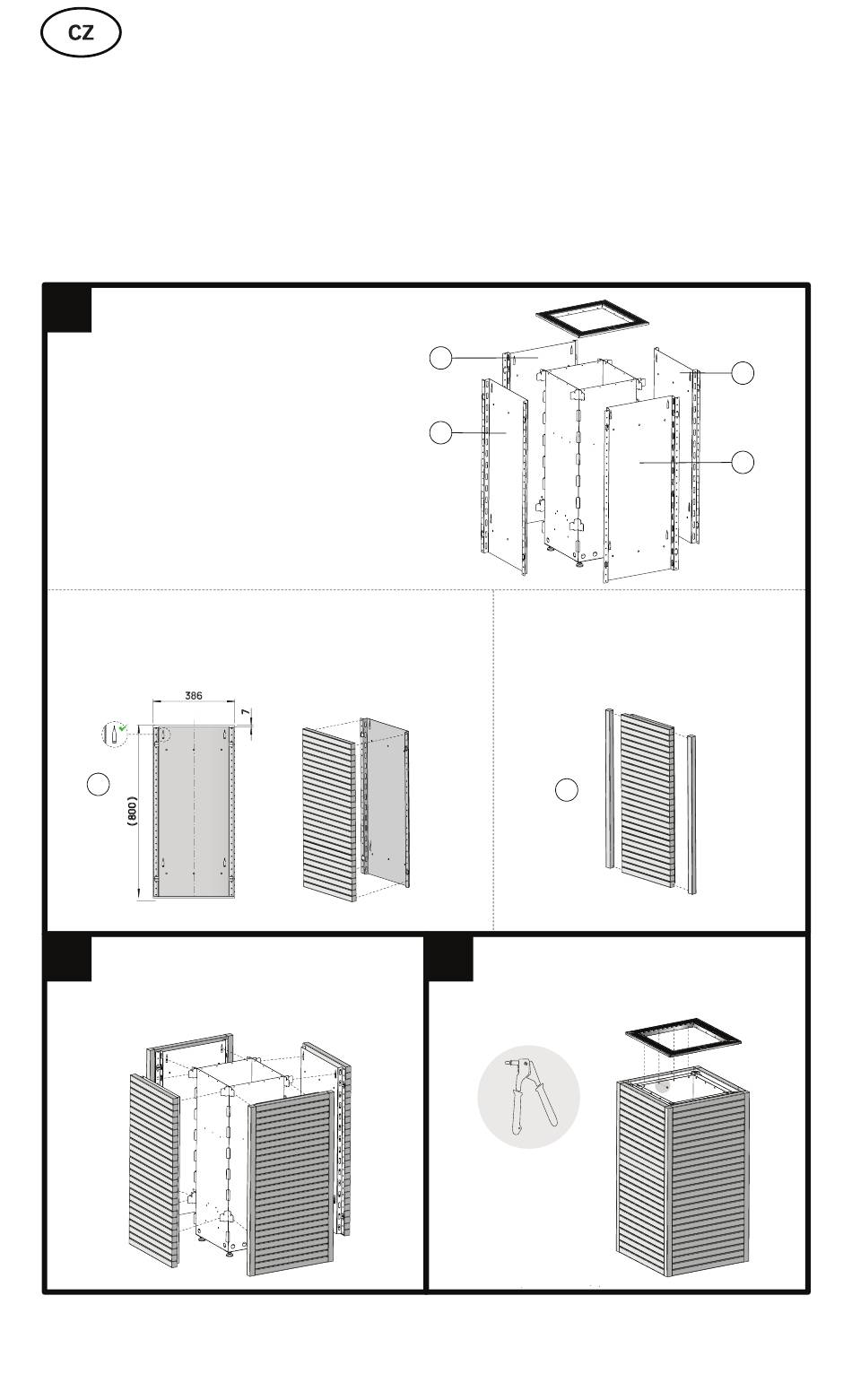

Instalace horizontálního obložení a montáž desky
1
Připravte si štíty (4 ks)
Níže uvedené pokyny jsou doporučené a
jsou určeny pro připevnění vodorovných
dřevěných lamel nebo desky k elektrickému
ohřívači CORE.
NB! Při výběru správného spojovacího
materiálu a nářadí se poraďte s
odborníkem.
NB! Ujistěte se, že materiál, kterým
chcete ohřívač dokončit, je vhodný pro
zamýšlené použití v sauně. V případě
potřeby se poraďte s odborníkem.
1
Připevnění obložení ke štítu
Vyberte správné šrouby pro zajištění povrchové úpravy.
Maximální průměr šroubu je 4,2 mm. V případě potřeby se
poraďte s odborníkem.
386
Otvory směřující
nahoru
A
2
Připevněte připravené štíty k ohřívači
Ujistěte se, že pod ohřívačem je minimální vzducho-
vá mezera 25 mm.
108
B
A
2
2x
x 4
3
Na ohřívač nasaďte krycí lišty a upe-
vněte je nýty
Nýtovací nástroj není součástí dodávky.
Rohové štíty
V této fázi doporučujeme připevnit rohové
lišty k lamelám dvou štítu.
B
2x
A
B
x 2
