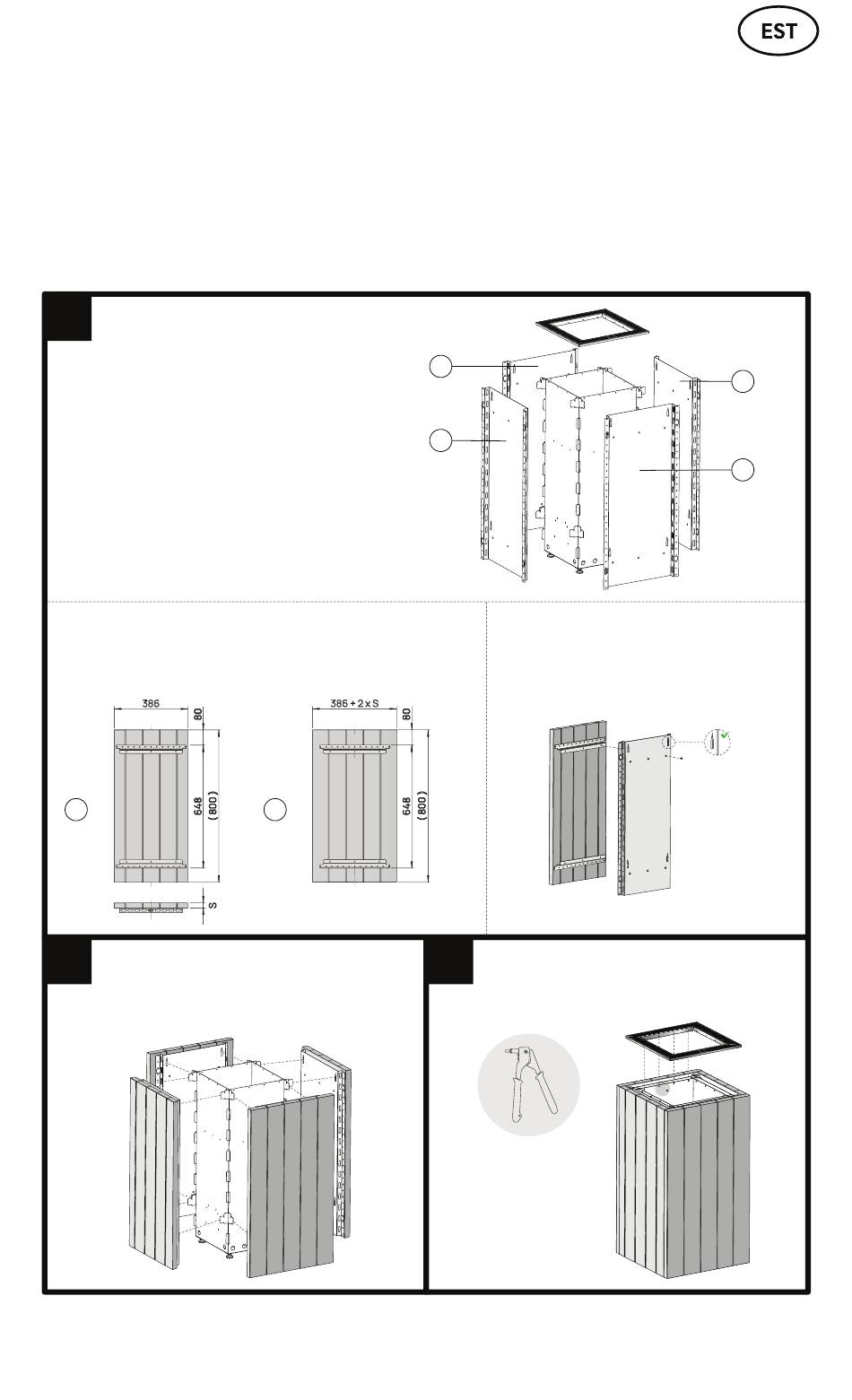

Vertikaalse viimistluse paigaldamine
1
Valmista ette kilbid (4 tk)
Allolev juhend on soovituslik ning mõeldud
vertikaalsetest lippidest materjali kinnita-
miseks CORE elektrikerisele.
NB! Õigete kinnitusvahendite ja tööriis-
tade valimisel pea nõu
spetsialistiga.
NB! Veendu, et materjal, millega soovid
viimistleda kerist, sobib kasutamiseks
saunas antud
otstarbeks. Vajadusel konsulteeri
asjatundjaga.
1
Kilpide ettevalmistus
Viimistluse kinnitamiseks kinnitusvinklite (saadaval lisatoote-
na) külge vali sobivad kruvid. Kruvi max
läbimõõt on 4,2 mm. Vajadusel pea nõu asjatundjaga.
386
A
2
Kinnita eelvalmistatud kilbid
kerise külge
Jälgi, et kerise alla jääks min 25 mm õhuvahe.
386 + 2 x S
B
x 2
B
A
2
Viimistluse kinnitamine kilbile
Kinnita alusplaadid kilpide külge
M5x8 kruvidega (komplektis kaasas
24 kruvi).
x 2
3
Aseta katteliistud kerisele ja
kinnita need neetidega
Tööriist neetimiseks ei kuulu komplekti.
A
B
avad ülespoole
suunatud
x 4
25
