HUUM CORE Montage- Und Bedienungsanleitung Seite 49

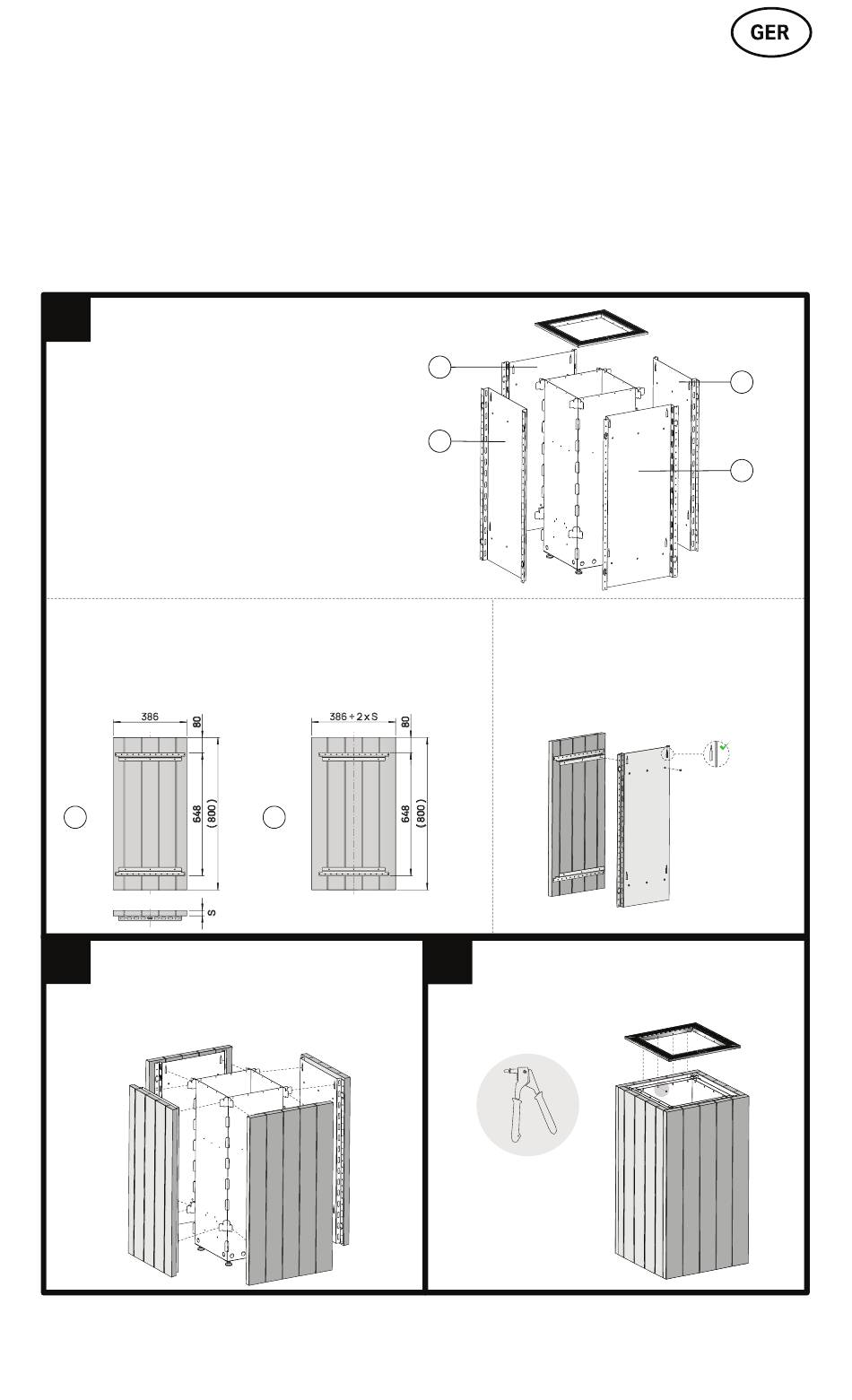

Anbringung der Verkleidung auf vertikalen Flächen.
1
Die Schilde vorbereiten (4 Stück)
Die folgende Anweisung hat Empfehlungswert und
ist für die Befestigung vom aus vertikalen Leisten
bestehendem Material auf den CORE Elektro-
heizgerät gedacht.
WICHTIG! Bei der Wahl von richtigen Befesti-
gungsmitteln und vom Werkzeug empfiehlt
es sich, einen Fachmann zu konsultieren.
WICHTIG! Überzeugen Sie sich, dass das
Material, womit Sie den Hitzesteine-Ofen
bearbeiten wollen, sich für die Verwendung
in Sauna eignet. Bei Bedarf einen Fachmann
konsultieren.
1
Vorbereitung der Schilde
Für die Befestigung des Verkleidungsmaterials an den Befesti-
gungswinkeln die geeigneten Schrauben benutzen (als
Extrazubehör erhältlich). Der maximale Durchmesser der
Schraube beträgt 4,2 mm. Bei Bedarf einen Fachmann konsultie-
ren.
386
A
2
Die vorbereiteten Schilde am Hitze-
steine-Ofen befestigen.
Achten Sie darauf, dass unter dem Hitzesteine- Ofen
ein Luftspalte von min 25 mm bleiben soll.
386 + 2 x S
B
x 2
B
A
2
Befestigung der Verkleidung auf
dem Schild.
Die Grundplatten an Schilden mit M5x8
Schrauben befestigen (im Satz 24 Schrau-
ben).
x 2
3
Die Deckleisten auf dem Hitzesteine-Ofen
verlegen und mit Nieten befestigen.
Das Werkzeug fürs Nieten ist im Werkzugsatz nicht
enthalten.
A
B
Die Öffnungen
sind nach oben
gerichtet.
x 4
49
