5.Schnittstellendefinition
10/100/1000Base-TX Ethernet-Schnittstelle:
Der Switch bietet MDI/MDI-X-Selbstidentifikation und unterstützt
Kabel auf allen 10/100/1000Basc-TX-Ports. Während des Betriebs
kann der Ethernet-Port des Switches über Netzwerkkabel mit anderen
Ethernet-Endgeräten (ungekreuzt oder gekreuzt) verbunden werden.
Verwenden Sie dazu ein verdrilltes, geschirmtes Zweidrahtkabel der

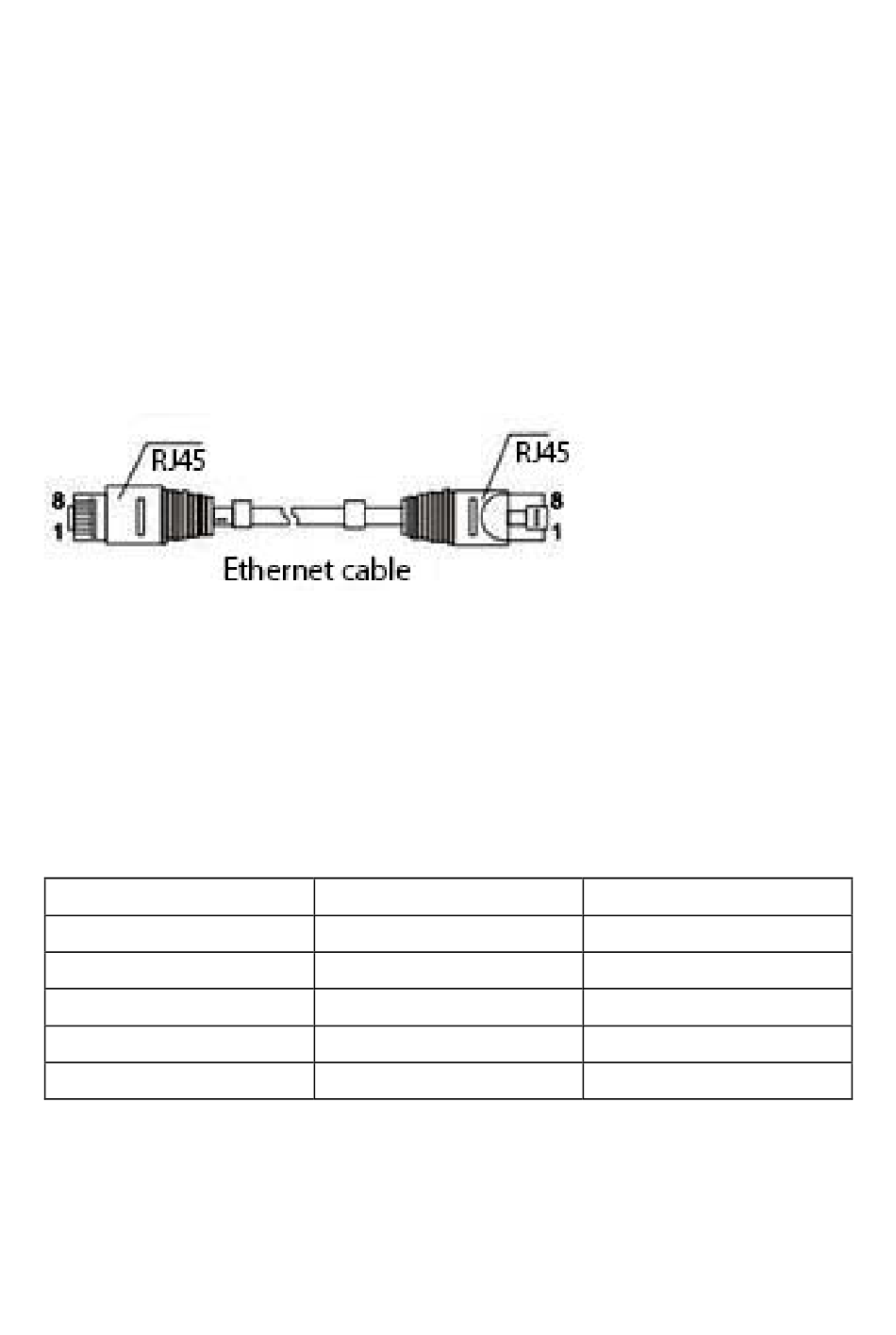

Klasse 5. Die folgende Abbildung zeigt die Definition der Pins der
Ethernet-Ports:
Der RJ45-Port unterstützt automatischen MDI-/MDI-X-Betrieb. Sie
können ihn ungekreuzt mit einem PC, Server, anderen Switches oder
Hubs verbinden. Ungekreuzt (MDI) entsprechen die Pins 1, 2, 3, 4, 5,
6, 7, 8 der Verbindung; für die Verbindung mit dem MDI-X-Port eines
Switches oder Hubs werden die Kabel gekreuzt: 1-3, 2-6, 3-1, 6-2, 4-7,
5-8, 7-4, 8-5. Die 10Base-T/100Base-T(X)-Pins sind wie folgt definiert:
Pin-Nr.
1
2
3
6
4, 5, 7, 8
Hinweis: „Tx ±" steht für gesendete Daten ±, „Rx ±" steht für
empfangene Daten ±, „-" steht für ungenutzte Daten.
MDI-Signal
TX+
TX-
RX+
RX-
-
MDI-X-Signal
RX+
RX-
TX+
TX-
-
