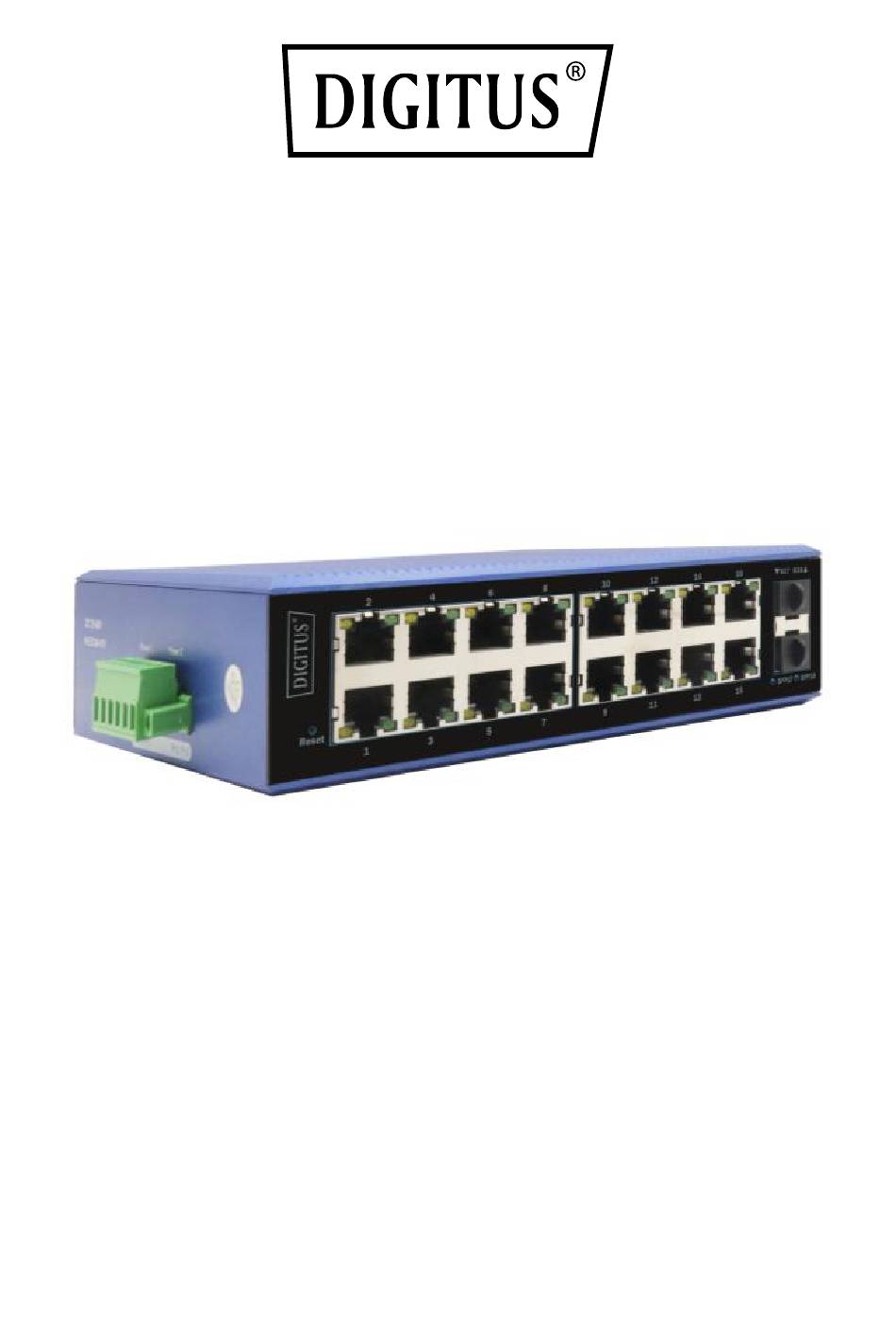

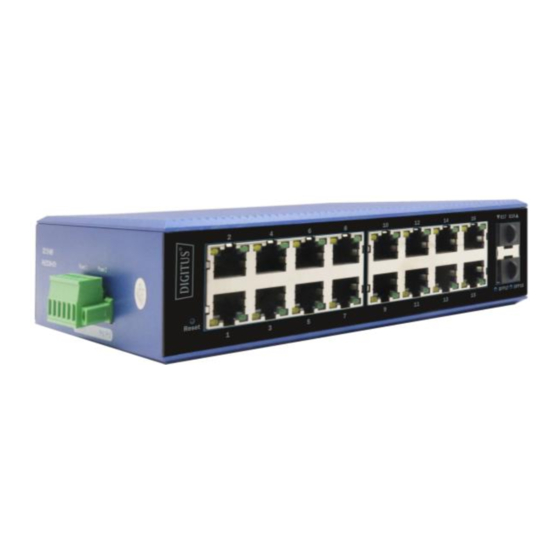

- Seite 1 L2 Managed Switch (PoE) Kurzanleitung DN-651154, DN-651155 DN-651156, DN-651157 DN-651158, DN-651159...
-
Seite 2: Inhaltsverzeichnis
Inhaltsangabe Einleitung .................. 3 Produktmerkmale ..............3 Spezifikation ................4 3.1 Standard ................4 3.2 Schnittstelle ................ 4 3.3 Arbeitsumgebung ............... 4 3.4 Stromversorgung ..............4 3.5 Mechanische Eigenschaften..........5 3.7 Industrieller Standard ............5 3.8 Technische Spezifikationen ..........6 Verpackungsinhalt .............. -
Seite 3: Einleitung
1. Einleitung Bei dieser Serie handelt es sich um (PoE) Ethernet-Switches mit 4 / 8 / 16 Port Gigabit Ethernet + 2 Port 1000Mbps SFP (PoE-Version verfügbar) mit Konsolenport. Der Ethernet-Switch verwendet das Layer-2-Protokoll, das in der Industrie erforderlich ist, um die Stabilität des Kommunikationsnetzwerks zu gewährleisten. -
Seite 4: Spezifikation
IEEE802.1w-Rapid Spanning Tree Protocol, IEEE802.1Q -VLAN Tagging, IEEE802.1p -Class of Service, IEEE802.1X-Port Based Network Access Control etc. 3.2 Schnittstelle DN-651154 / DN-651155 (PoE) 4 Gigabit-Anschluss RJ45+2 Gigabit-Anschluss SFP. DN-651156 / DN-651157 (PoE) 8 Gigabit-Anschluss RJ45+2 Gigabit-Anschluss SFP. DN-651158 / DN-651159 (PoE) 16 Gigabit- Anschluss RJ45+2 Gigabit- Anschluss SFP 3.3 Arbeitsumgebung... -
Seite 5: Mechanische Eigenschaften
3.5 Mechanische Eigenschaften IP40-Aluminium-Gehäuse Montage auf DIN-Schiene Natürliche Kühlung / Kein Lüfter 3.7 Industrieller Standard FCC CFR47 Teil 15, EN55032, Klasse A IEC61000-4-2 (ESD): ±8kV (Kontakt), ±12kV (Luft) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Stromanschluss: ±4kV; Datenanschluss: ±2kV IEC61000-4-5 (Ü berspannung): Stromanschluss: ±2kV/DM, ±4kV/CM; Datenanschluss: ±2kV IEC61000-4-6 (CS): 3V (10 kHz-150 kHz);... -
Seite 6: Technische Spezifikationen
3.8 Technische Spezifikationen Model DN-651154 DN-651155 Netzwerkanschluss 4 x 1000Mbps SFP-Steckplatz 2 x 1000Mbps PoE-Spezifikation IEEE802.3af IEEE802.3at Power Pin 1/2+;3/6- Belegung Bandbreite 20 Gbps Paketpuffer- 4.1 Mbit speicher Weiterleitungsrate 15 Mpps Mac-Adressen- Tabelle Max. Rahmengröße 10240 bytes Leistungsaufnahme < 5 watts... - Seite 7 Model DN-651156 DN-651157 Netzwerkanschluss 8 x 1000Mbps SFP-Steckplatz 2 x 1000Mbps PoE-Spezifikation IEEE802.3af IEEE802.3at Power Pin 1/2+;3/6- Belegung Bandbreite 20 Gbps Paketpufferspeiche 4.1 Mbit Weiterleitungsrate 15 Mpps Mac-Adressen- Tabelle Max. Rahmengröße 10240 bytes Leistungsaufnahme < 10 watts ESD-Schutz contact 8KV, air 12KV Ü...
- Seite 8 Model DN-651158 DN-651159 Netzwerkanschluss 16 x 1000Mbps SFP-Steckplatz 2 x 1000Mbps PoE-Spezifikation IEEE802.3af IEEE802.3at Power Pin 1/2+;3/6- Belegung Bandbreite 56 Gbps Paketpuffer- 4.1 Mbit speicher Weiterleitungsrate 42 Mpps Mac-Adressen- Tabelle Max. Rahmengröße 10240 bytes Leistungsaufnahme < 15 watts ESD-Schutz contact 8KV, air 12KV Ü...
-
Seite 9: Verpackungsinhalt
5. Schalttafel Seitenwand: P1 und P2 sind die Anzahl der Anschlussklemmen, P+1 und P-1 stehen jeweils für die anzuschließenden Plus- und Minuspole; Erdungsschraube, die für die Erdung der Ausrüstung verwendet wird. DN-651154 / DN-651155 4+2 port DN-651156 / DN-651157 8+2 port... - Seite 10 Downlink-PD mit Strom versorgt; die grüne LED leuchtet für den Systembetrieb. Die Stromanzeige "POW" zeigt an, ob das aktuelle Gerät normal mit Strom versorgt wird. Die grüne LED für die optische Verbindung Schaltergröße (mm) DN-651154/DN-651155 4port: 143.7*104*47.7mm DN-651156/DN-651157 8port: 143.7*125*47.7mm DN-651158 / DN-651159 16port: 175.6*135*45.5mm...
-
Seite 11: Led Indikator
6. LED Indikator LED-Anzeige Status Definition Stromarbeit im Rote LED an Normalfall Stromversorgung Kein Strom oder Rote LED aus Stromausfall Gelbe LED Ethernet funktioniert leuchtet normal Link-Kommunikation Gelbe LED blinkt normal RJ45-LED PoE-Einspeisung in das Grüne LED ein PD-Gerät normal Grüne LED aus Kein PoE-Betrieb Grüne LED blinkt... -
Seite 12: Din-Schienen Installation
Um das Risiko eines Stromschlags zu verringern, stellen Sie sicher, dass das Gerät in der Arbeitsumgebung gut geerdet ist. Egal wann, entfernen Sie bitte nicht willkürlich das Gehäuse des Geräts. Vermeiden Sie bei der Aufstellung des Schalters Bereiche mit Staub und starken elektromagnetischen Störungen. -
Seite 13: Stromanschluss
7.4 Stromanschluss Stecken Sie das Netzkabel in die angegebene Position der 6- adrigen Klemme und stecken Sie die Klemme in den Standard-Netzteileingang (P+1 und P-1 Eingang entsprechend dem ersten Netzteil P1 und P+2 und P-2 Eingang entsprechend dem zweiten Netzteil P2). Die verfügbare Standardspannung des Netzteils wird von 12VDC bis 48VDC unterstützt. - Seite 14 Dies ist ein Produkt der Klasse A. In häuslicher Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die Konformitätserklärung Teil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern www.assmann.com...
