EuroLite LED Strobe SMD PRO 864 DMX RGB Bedienungsanleitung
3in1-led-lichteffektgerät mit rgb-farbmischung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
LED
STROBE
SMD PRO 864 DMX RGB
Bedienungsanleitung
User Manual

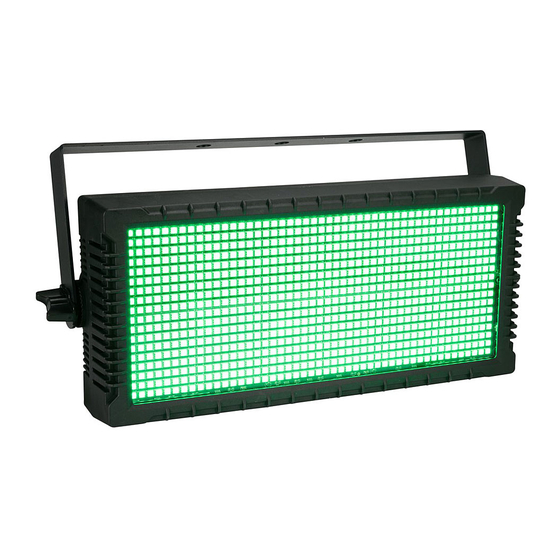

LED Strobe SMD PRO 864 DMX RGB
3in1-LED-Lichteffektgerät mit RGB-Farbmischung
3in1 LED effect light with RGB color mixing
STAND
DMX
ALONE
No. 52200918
www.eurolite.de
Inhaltsverzeichnis / Table of contents
MASTER
RGB
STROBE
SLAVE
1/28
120°
00134564, Version 1.1
Inhaltsverzeichnis
Verwandte Anleitungen für EuroLite LED Strobe SMD PRO 864 DMX RGB
Inhaltszusammenfassung für EuroLite LED Strobe SMD PRO 864 DMX RGB
- Seite 1 STROBE SMD PRO 864 DMX RGB Bedienungsanleitung User Manual LED Strobe SMD PRO 864 DMX RGB 3in1-LED-Lichteffektgerät mit RGB-Farbmischung 3in1 LED effect light with RGB color mixing STAND MASTER 120° STROBE SLAVE ALONE No. 52200918 www.eurolite.de Inhaltsverzeichnis / Table of contents 1/28 00134564, Version 1.1...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 52200918 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/28 00134564, Version 1.1... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG LED Strobe SMD PRO 864 DMX RGB GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Strobe, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 50 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Feststellschraube (3) Gehäuse (2) Hängebügel (4) LED 5050 0,2W RGB (5) Lüfter (9) Netzausgang (6) LCD Anzeige mit Bedientasten (10) DMX-Eingang (7) Sicherung (11) DMX-Ausgang (8) Netzanschluss (12) Fangseilöse 6/28 00134564, Version 1.1... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Anschlüsse
ANSCHLÜSSE Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 55 Startadresse 109 DMX Controller Program Chase32 Step100 DMX512-Ansteuerung Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
Netzanschluss Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Damit ist das Gerät eingeschaltet. Zum Ausschalten ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie das Gerät nicht über einen Dimmer an die Netzspannung an. Für besseren Bedienkomfort verwenden Sie eine schaltbare Steckdose. -
Seite 10: Menüstruktur
Menüstruktur Anzeige Modus Funktion Address DMX-Adresse 001-512 Startadresse D512 DMX-Modus Automatik- Auto 0 Auto-Programme betrieb und Auto Sp 1-99 0-30 Ablaufgeschwindigkeit langsam - schnell Musiksteue- Mode Sound Sound Programme rung Sond SE 0-99 0-30 Mikrofonempfindlichkeit niedrig - hoch 54CH 54-Kanal-Modus 13-Kanal-Modus DMX-Betrieb Channel... -
Seite 11: Dmx-Betrieb
Master/Slave-Betrieb mit mehreren Geräten Es lassen sich mehrere Geräte zusammenschalten (max. 32). Das Hauptgerät (Master) kann dann alle Nebengeräte (Slave) synchron steuern ohne die Notwendigkeit eines DMX-Controllers. Die Geräte müssen auf die jeweilige Betriebsart eingestellt werden. Konfigurieren Sie zuerst alle Slave-Geräte vor dem Anschluss an das Master-Gerät. Stellen Sie bei allen Slave-Geräten die DMX-Adresse auf 001 ein. -
Seite 12: Funktionen Im Dmx-Betrieb
Funktionen im DMX-Betrieb 5-Kanal-Modus Kanal Wert Funktion 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% 000 – 255 Blau 0-100% 000 – 255 Gesamthelligkeit 0-100% Master-Dimmer 000 – 000 Keine Funktion 001 – 005 Musikgesteuert (7 Farben) Interne 006 –... - Seite 13 54-Kanal-Modus Kanal Wert Funktion LED-Gruppe 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% Gruppe 1 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 – 255 Grün 0-100% Gruppe 2 000 – 255 Blau 0-100% 000 – 255 Rot 0-100% 000 –...
-
Seite 14: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 15: Technische Daten
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE TPC-10 Klammer, schwarz Best.-Nr. 59006858 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE Sicherungsseil UNV-5S 3x600mm bis 5kg schwarz Best.-Nr. 58010373 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO PowerCon Netzkabel 3x1,5 1,5m H07RN-F Best.-Nr.
