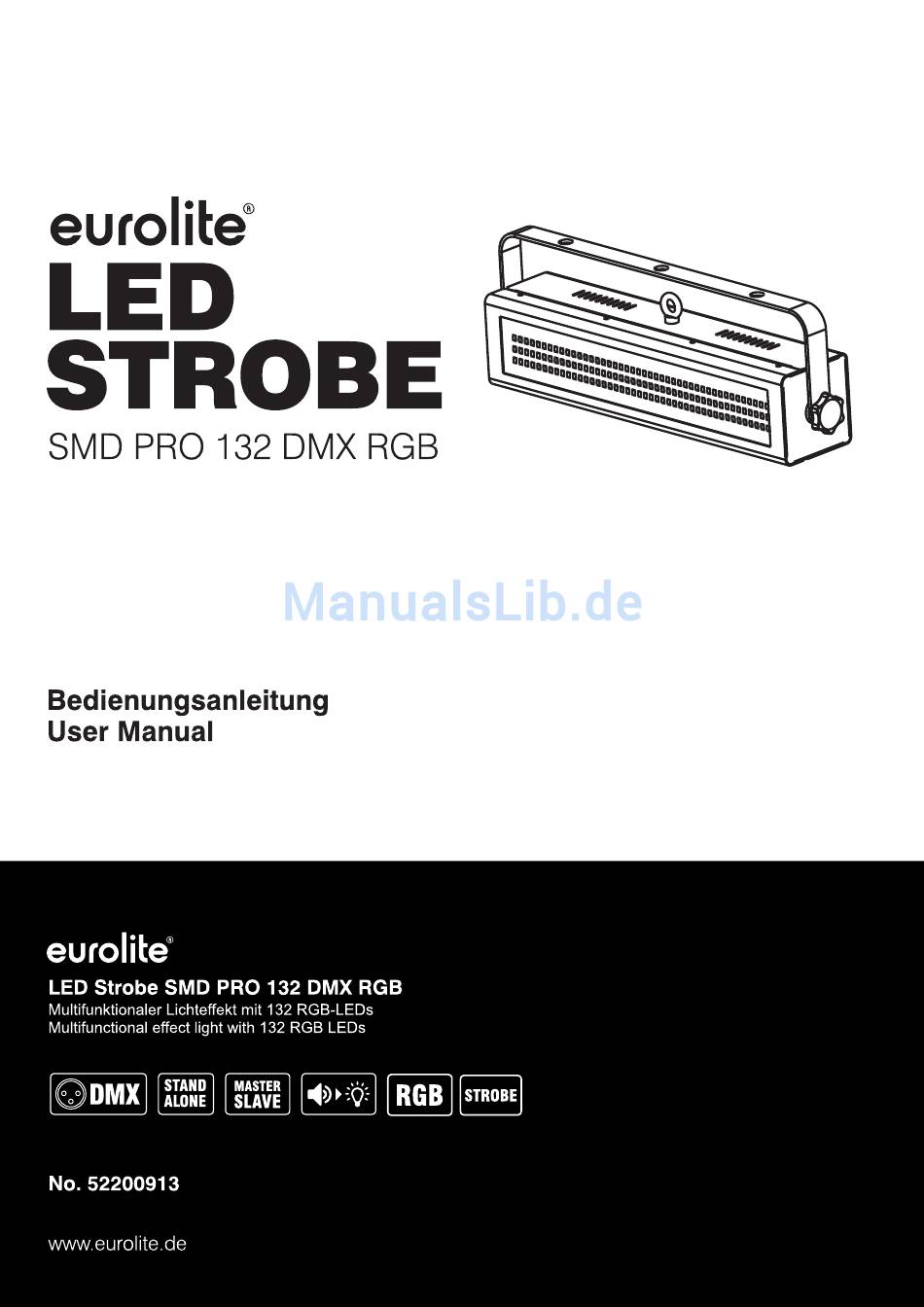

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 52200913 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00113867.DOCX, Version 1.0...

  • Seite 3: Einführung

    BEDIENUNGSANLEITUNG LED Strobe SMD PRO 132 DMX RGB GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe.

  • Seite 4: Sicherheitshinweise

    SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen LED-Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen.
  • Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 60 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.

  • Seite 6: Gerätebeschreibung

    GERÄTEBESCHREIBUNG (1) Gehäuse (4) Lüftungsschlitze (2) Montagebügel (5) RGB-LEDs (3) Fangseilöse (6) Feststellschrauben (7) Sicherung (12) Up-Taste (8) Netzanschluss (13) Down-Taste (9) Mikrofon (14) Enter-Taste (10) LED-Display (15) DMX-Eingang (11) Menu-Taste (16) DMX-Ausgang 6/32 00113867.DOCX, Version 1.0...

  • Seite 7: Installation

    INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist.

  • Seite 8: Bedienung

    BEDIENUNG Nach dem Anschluss ans Netz ist das Gerät betriebsbereit. Das Display zeigt die zuletzt eingestellte Betriebsart. Nehmen Sie nun die notwendigen Menüeinstellungen für die jeweilige Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller betrieben werden.

  • Seite 9: Standalone-Betrieb

    Standalone-Betrieb Automatikbetrieb Im Automatikbetrieb steht ein Showprogramme zur Verfügung, das mit einer einstellbaren Geschwindigkeit abläuft. Drücken Sie die Taste MENU so oft, bis das Display die Betriebsart AUTO anzeigt. Bestätigen Sie mit der Taste ENTER. Wählen Sie die gewünschte Ablaufgeschwindigkeit von AU00 (langsam) bis AU99 (schnell) mit den Tasten UP und DOWN.
  • Seite 10 Funktionen im DMX-Betrieb 1CH - 1-Kanal-Modus Steuerkanal 1 - Strobe-Effekt Weiß DMX-Wert Eigenschaft 0 10 LEDs aus 11 255 Strobe-Effekt mit zunehmender Geschwindigkeit 2CH1 - 2-Kanal-Modus Steuerkanal 1 - Dimmer DMX-Wert Eigenschaft 0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Farbvoreinstellungen "Preset Colors", Farbwechsel DMX-Wert...
  • Seite 11 2CH2 - 2-Kanal-Modus Steuerkanal 1 - Dimmer DMX-Wert Eigenschaft 0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Strobe-Effekt Weiß DMX-Wert Eigenschaft LEDs an 6 10 LEDs aus 11 250 Strobe-Effekt mit zunehmender Geschwindigkeit 251 255 LEDs an 3CH1 - 3-Kanal-Modus Steuerkanal 1 - Dimmer...
  • Seite 12 3CH2 - 3-Kanal-Modus Steuerkanal 1 - Dimmer DMX-Wert Eigenschaft 0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Strobe-Effekt DMX-Wert Eigenschaft LEDs an 6 10 LEDs aus 11 250 Strobe-Effekt mit zunehmender Geschwindigkeit 251 255 LEDs an Steuerkanal 3 - Farbvoreinstellungen "Preset Colors", Farbwechsel DMX-Wert...
  • Seite 13 4CH - 4-Kanal-Modus Steuerkanal 1 - Dimmer DMX-Wert Eigenschaft 0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Strobe-Effekt DMX-Wert Eigenschaft LEDs an 6 10 LEDs aus 11 33 Puls-Effekt über Zufallsgenerator mit zunehmender Geschwindigkeit 34 56 Zufälliges Aufblenden mit zunehmender Geschwindigkeit 57 79...
  • Seite 14 6CH - 6-Kanal-Modus Steuerkanal 1 - Dimmer DMX-Wert Eigenschaft 0 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Strobe-Effekt DMX-Wert Eigenschaft LEDs an 6 10 LEDs aus 11 33 Puls-Effekt über Zufallsgenerator mit zunehmender Geschwindigkeit 34 56 Zufälliges Aufblenden mit zunehmender Geschwindigkeit 57 79...

  • Seite 15: Reinigung Und Wartung

    REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch.

  • Seite 16: Technische Daten

    350 x 70 x 71 mm Gewicht: 1,3 kg Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 3x600mm bis 5kg, schwarz Best.-Nr. 58010341 EUROLITE DMX Kabel XLR 3pol 3m sw Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m sw Neutrik Best.-Nr. 30227810 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.

  • Seite 17: Introduction

    USER MANUAL LED Strobe SMD PRO 132 DMX RGB DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture.

  • Seite 18: Safety Instructions

    SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as describe in this manual to avoid accidental injury or damage. Intended use • This device is an LED lighting effect for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g.
  • Seite 19 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 60°C during use. Avoid contact by persons and materials. •...

  • Seite 20: Description Of The Device

    DESCRIPTION OF THE DEVICE (1) Housing (4) Venting slots (2) Mounting bracket (5) RGB LEDs (3) Safety eyelet (6) Fixation screw (7) Fuse (12) Up button (8) Power input (13) Down button (9) Microphone (14) Enter button (10) LED display (15) DMX input (11) Menu button (16) DMX output...

  • Seite 21: Installation

    INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be fastened via the bracket to a truss or similar rigging structure.

  • Seite 22: Operation

    OPERATION After connecting the device to the mains it is ready for operation. The display indicates the last operating mode. The operating modes can be selected by means of the display and the control buttons. All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller.

  • Seite 23: Stand-Alone Mode

    Stand-alone mode Automatic mode In automatic mode, a show program is available that run at an adjustable speed. Press the MENU button so many times until AUTO is indicated on the display. Confirm with the ENTER button. Use the buttons UP and DOWN to adjust the running speed of the program from AU00 (slow) to AU99 (fast).
  • Seite 24 Functions in DMX mode 1 CH - 1 channel mode Control-channel 1 - Strobe effect white DMX value Feature 0 10 LEDs off 11 255 Strobe effect with increasing speed 2CH1 - 2 channel mode Control-channel 1 - Dimmer DMX value Feature 0 255 Gradual adjustment of the dimmer intensity from 0 to 100 %...
  • Seite 25 2CH2 - 2 channel mode Control-channel 1 - Dimmer DMX value Feature 0 255 Gradual adjustment of the dimmer intensity from 0 to 100 % Control-channel 2 – Strobe effect white DMX value Feature LEDs on 6 10 LEDs off 11 250 Strobe effect with increasing speed 251 255...
  • Seite 26 3CH2 - 3 channel mode Control-channel 1 - Dimmer DMX value Feature 0 255 Gradual adjustment of the dimmer intensity from 0 to 100 % Control-channel 2 - Strobe effect DMX value Feature LEDs on 6 10 LEDs off 11 250 Strobe effect with increasing speed 251 255 LEDs on...
  • Seite 27 4CH - 4 channel mode Control-channel 1 - Dimmer DMX value Feature 0 255 Gradual adjustment of the dimmer intensity from 0 to 100 % Control-channel 2 - Strobe effect DMX value Feature LEDs on 6 10 LEDs off 11 33 Random puls effect with increasing speed 34 56 Random fade in with increasing speed...
  • Seite 28 6CH - 6 channel mode Control-channel 1 - Dimmer DMX value Feature 0 255 Gradual adjustment of the dimmer intensity from 0 to 100 % Control-channel 2 - Strobe effect DMX value Feature LEDs on 6 10 LEDs off 11 33 Random puls effect with increasing speed 34 56 Random fade in with increasing speed...

  • Seite 29: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lenses, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth.

  • Seite 30: Technical Specifications

    Weight: 1.3 kg Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond A 3x600mm up to 5kg, black No. 58010341 EUROLITE DMX cable XLR 3pin 3m bk No. 3022785H PSSO DMX cable XLR 3pin 3m bk Neutrik No. 30227810 All information is subject to change without prior notice.
