1. Sicherheitshinweis
1.1 Allgemeiner sicherheitstechnischer Hin-
weis
Diese Betriebsanleitung gilt für die Maschine LWB 21.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt zum Schleifen, Fräsen und
Entgraten von Metall, Stein und Kunststoff mit Fräsern
und Schleifwerkzeugen.
1.3 Nicht bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 EG-Konformitätserklärung (Original)
Suhner Schweiz AG, Industriestrasse 10, CH-5242 Lupfig
erklärt hiermit in alleiniger Verantwortung, dass das
Produkt mit der Serien- oder Chargen-Nr. (siehe Rück-
seite) den Anforderungen der Richtlinie 2006/42/EG
entspricht. Angewandte Normen: EN ISO 12100, EN
ISO
11148.
Dokumentbevollmächtigter:
CH-Lupfig 11/2019. T.Fischer/Divisionsleiter
2. Inbetriebnahme
2.1 Vor der Inbetriebnahme
Geölte Druckluft verwenden (siehe auch
Luftqualität unter Pkt. 2.3). Länderspezi-
fische Vorschriften sind zu beachten.
2.2 Inbetriebnahme
Bevor die Maschine mit der Druckluftver-
sorgung verbunden wird, Hülse auf Positi-
on «Aus» stellen! Die Maschine darf nur
mit korrekt montiertem Werkzeug eingeschaltet werden.
14

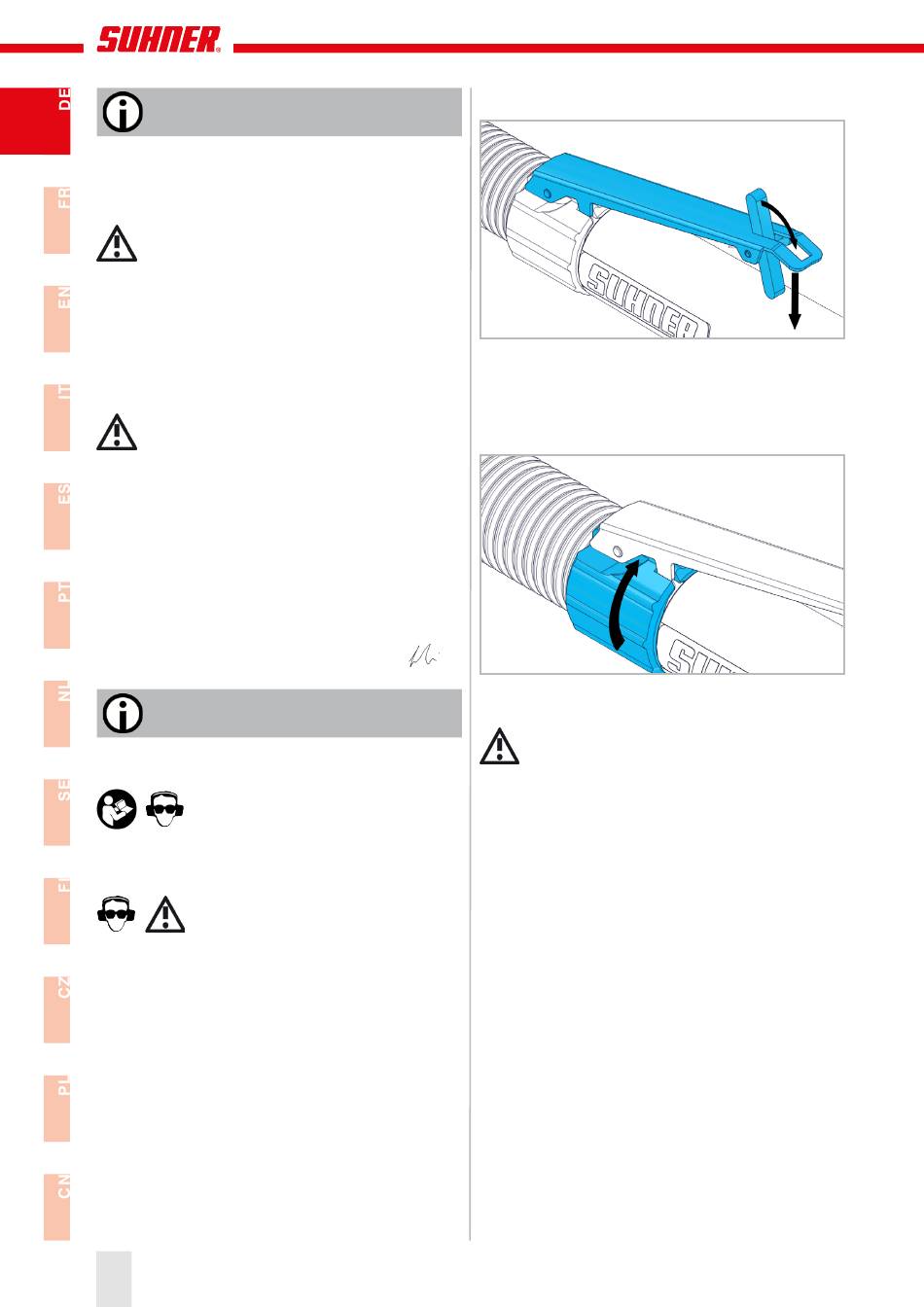

2.2.1 Einschalten/Ausschalten
Sperre nach vorne kippen und Hebel auf Kunststoffhülle
drücken. Durch Loslassen des Hebels stellt die Maschine
ab.
Alternativ
T.
Fischer.
Einschalten der Maschine durch Drehen in Pfeilrichtung
bis zum Anschlag. Ausschalten durch Gegendrehen.
Vor dem Unterbrechen der Druckluftversorgung
Maschine immer auf Position «Aus» stellen, um
ein unbeabsichtigtes Einschalten zu verhindern.
2.3 Leistungsdaten
Druck
Leistung
Luftverbrauch bei max. Leistung
Luftverbrauch im Leerlauf
Einstellung Öler im Leerlauf
Leerlaufdrehzahl
Schalldruckpegel ISO 15744
Vibration EN ISO 28927-12
Luftqualität DIN ISO 8573-1
Gewicht
2.4 Betriebsbedingungen
Temperaturbereich Betrieb: 0 bis +40°C
Relative Luftfeuchtigkeit: 95% bei +10°C nicht kondensie-
rend.
max. 6.3bar
250W
0.52m
/min
3
0.6m
/min
3
ca. 2-3 Tropfen/min
25000min
-1
79dB(A), K=3dB(A)
3.6m/s
, K=2.3m/s
2
2
3/4/4
0.380kg
