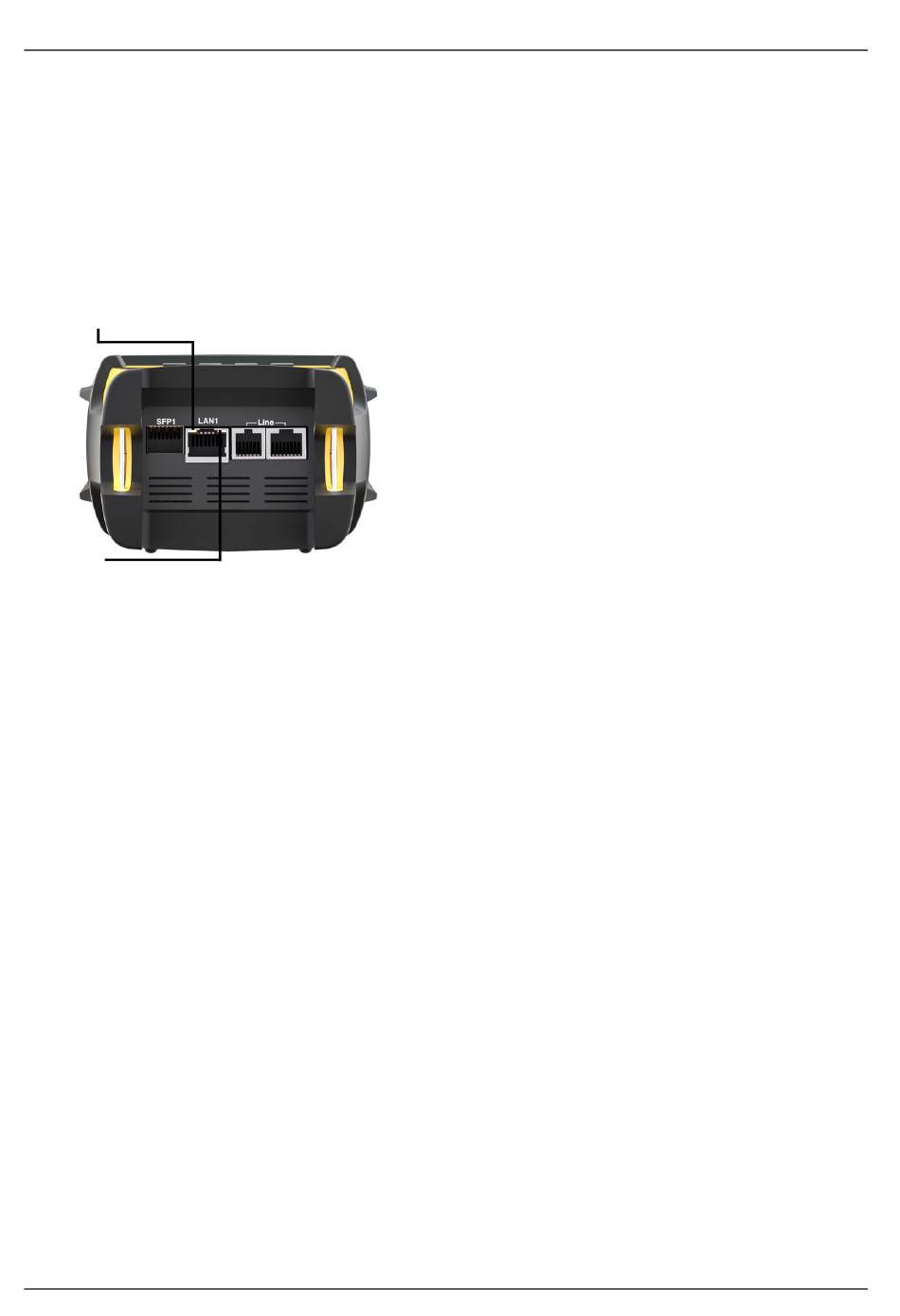

Anschlüsse unten
Gelbe LED „Link/Data":
signalisiert die physikalische
Verbindung mit einem anderen
Ethernet-Port
-
LED leuchtet permanent:
Verbindung wurde aufgebaut
-
LED blinkt: Sende-/
Empfangsaktivität
Grüne LED „Speed" und gelbe LED
„Link/Data" signalisiert die
Übertragungsgeschwindigkeit
-
LED an: 10/100 Base-T
Grüne LED „Speed" signalisiert die
Übertragungsgeschwindigkeit:
-
LED an: 10/100/1000 Base-T
ARGUS 300
PRI/E1
Anschluss S
0
Line
Es sind zwei Line-Buchsen vorhanden:
eine für RJ11- und eine für RJ45-Stecker.
Anschluss
Analog/S
0
Anschluss G.fast
Anschluss xDSL
Anschluss Kupfer
LAN1
Anschluss an die Netzwerkkarte eines PCs.
Anschluss an die Ethernet-Schnittstelle eines
xDSL-Modems, Routers (IAD) oder eines
Hubs/Switches oder an eine andere
Ethernet-Schnittstelle (Anschluss: Ethernet).
SFP1
Anschluss von ausgewählten SFP-Modulen
verschiedener Hersteller zur Verbindung mit
glasfaserbasierten Schnittstellen (Ethernet,
FTTx/GPON).
4 Kurzanleitung Bedienung
Pinbelegung: 1/2, 4/5
Pinbelegung: 4/5
Pinbelegung: 4/5
Pinbelegung: 4/5
Pinbelegung: 4/5
1
23
