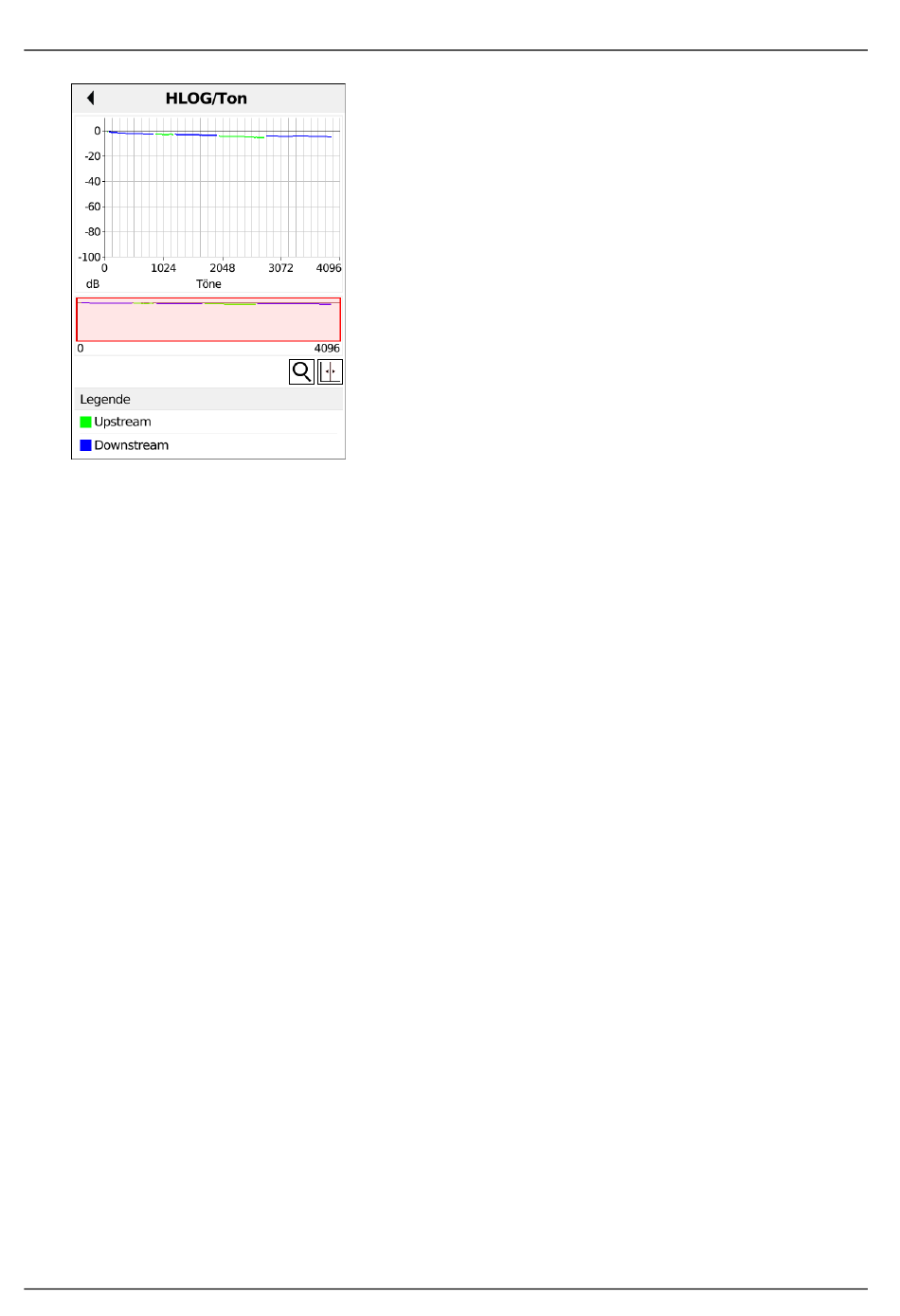

Anzeige des Amplitudenanteils der Übertragungsfunktion (HLOG) pro Ton. Der HLOG stellt
die Dämpfung einer Verbindung über die Frequenz dar.
y-Achse: Hlog in dB
x-Achse: Töne (Kanäle)
Bei einer einwandfreien Leitung fallen die Werte mit steigender Frequenz ab; für eine sehr
kurze Leitung verlaufen sie fast waagerecht. Im Beispiel wird eine kurze Leitung
dargestellt.
Im HLOG-Graphen kann es bei der Berechnung der Up- und Downstream-Werte vom
DSLAM im Vergleich zu den Downstream-Werten vom ARGUS zu einem Versatz kommen.
Es kommt auch vor, dass DSLAMs die Upstream-Werte des HLOGs nicht oder falsch
senden.
Oft sind DSL-Verbindungen möglich, obwohl eine der beiden Doppeladern hochohmig oder
sogar getrennt (nur noch kapazitive Kopplung) ist. Bei einer solchen Verbindung kommt es
zu Verbindungs-abbrüchen oder Datenverlust. Solche Probleme können folgende Gründe
haben: oxidierte Anschlussleitungen, schlechte Kontakte in den Telefondosen, lose
Klemmen oder fehlerhaft isolierte Leitungen. Bei einer solchen Verbindung ist die
Dämpfung für niedrige Frequenzen höher als für hohe Frequenzen. Dies ist in einem
untypischen Verhältnis zwischen Up- und Downstream-Dämpfung erkenn-bar oder auch im
Verlauf des HLOG.
Bei einem Problem auf einer der Adern sind die dB-Werte der niedrigen Frequenzen oft
geringer als die der höheren Frequenzen.
Öffnet die Grafik-Funktionen (s. S. 43).
<Menü>
Der ARGUS wechselt zurück zum Bits/Ton-Graphen.
<Weiter>
Das nebenstehende Beispiel zeigt eine sogenannte Senke. Sie kann auf eine Stichleitung
(Bridge Tap) hinweisen.
